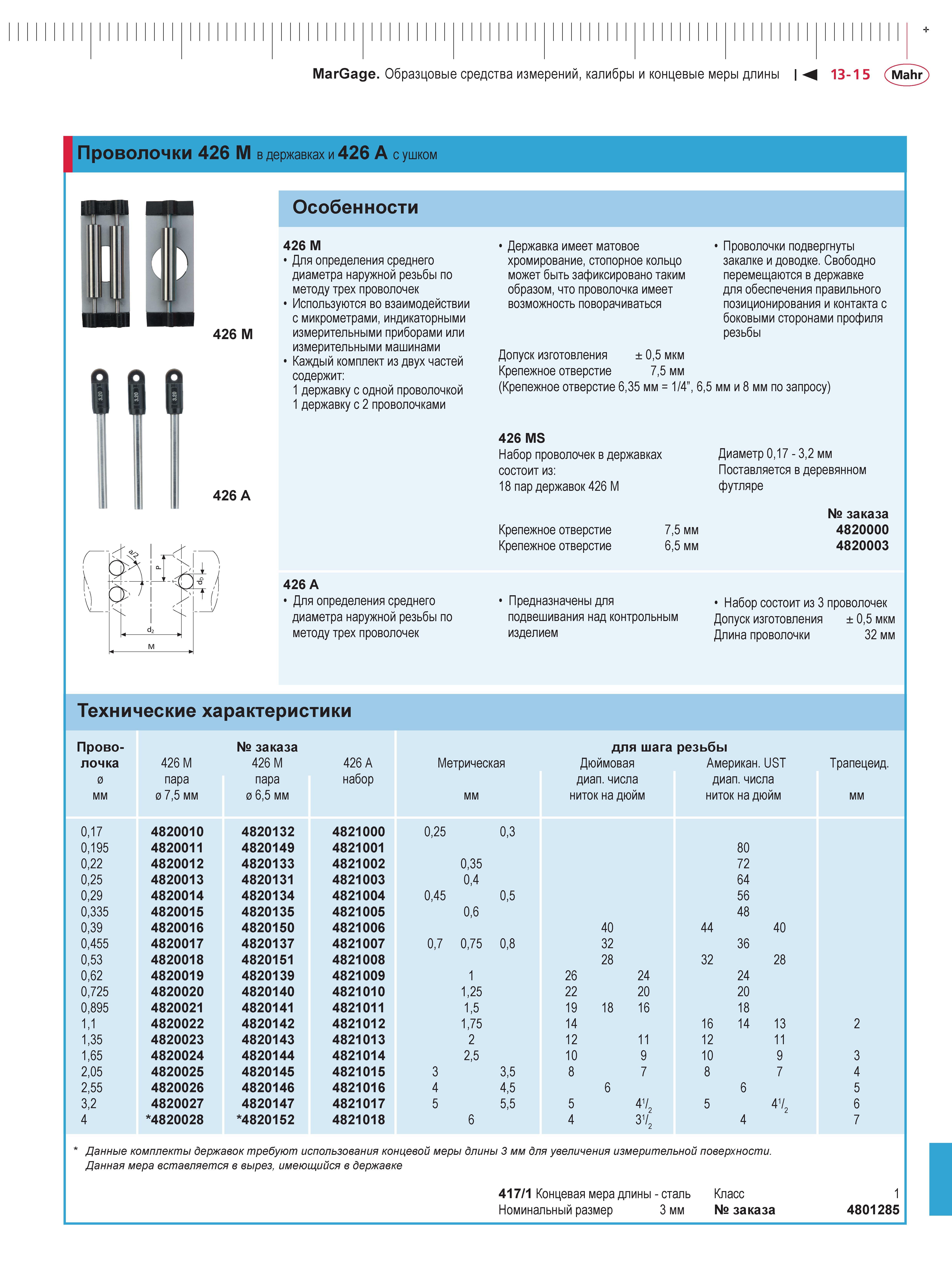

Проволочки Mahr MarGage 426 M в державках и 426 A с ушком Особенности 426 M 426 M Для определения среднего диаметра наружной резьбы по методу тре

Проволочки Mahr MarGage 426 M в державках и 426 A с ушком Особенности 426 M 426 M Для определения среднего диаметра наружной резьбы по методу трех проволочек Используются во взаимодействии с микрометрами индикаторными измерительными приборами или измерительными машинами Каждый комплект из двух частей содержит 1 державку с одной проволочкой 1 державку с 2 проволочками Державка имеет матовое хромирование стопорное кольцо может быть зафиксировано таким образом что проволочка имеет возможность поворачиваться 1 Проволочки подвергнуты закалке и доводке. Свободно перемещаются в державке для обеспечения правильного позиционирования и контакта с боковыми сторонами профиля резьбы Допуск изготовления 05 мкм Крепежное отверстие 75 мм (Крепежное отверстие 635 мм 1 4 65 мм и 8 мм по запросу) 426 A п 426 A Для определения среднего диаметра наружной резьбы по методу трех проволочек 426 MS Набор проволочек в державках состоит из 18 пар державок 426 M Крепежное отверстие 75 мм Крепежное отверстие 65 мм Предназначены для подвешивания над контрольным изделием Диаметр 017 - 32 мм Поставляется в деревянном футляре заказа 4820000 4820003 Набор состоит из 3 проволочек Допуск изготовления 05 мкм Длина проволочки 32 мм Технические характеристики Прово- заказа для шага резьбы лочка 426 M 426 M 426 A Метрическая Дюймовая Американ. UST Трапецеид. 0 пара пара набор диап. числа диап. числа мм 0 75 мм 0 65 мм ниток на дюйм ниток на дюйм мм 017 4820010 4820132 4821000 025 03 0195 4820011 4820149 4821001 80 022 4820012 4820133 4821002 035 72 025 4820013 4820131 4821003 04 64 029 4820014 4820134 4821004 045 05 56 0335 4820015 4820135 4821005 06 48 039 4820016 4820150 4821006 40 44 40 0455 4820017 4820137 4821007 07 075 08 32 36 053 4820018 4820151 4821008 28 32 28 062 4820019 4820139 4821009 1 26 24 24 0725 4820020 4820140 4821010 125 22 20 20 0895 4820021 4820141 4821011 15 19 18 16 18 11 4820022 4820142 4821012 175 14 16 14 13 2 135 4820023 4820143 4821013 2 12 11 12 11 165 4820024 4820144 4821014 25 10 9 10 9 3 205 4820025 4820145 4821015 3 35 8 7 8 7 4 255 4820026 4820146 4821016 4 45 6 6 5 32 4820027 4820147 4821017 5 55 5 4 5 4% 6 4 4820028 4820152 4821018 6 4 31 2 4 7 Данные комплекты державок требуют использования концевой меры длины 3 мм для увеличения измерительной поверхности. Данная мера вставляется в вырез имеющийся в державке 417 1 Концевая мера длины - сталь Класс Номинальный размер 3 мм заказа 4801285
