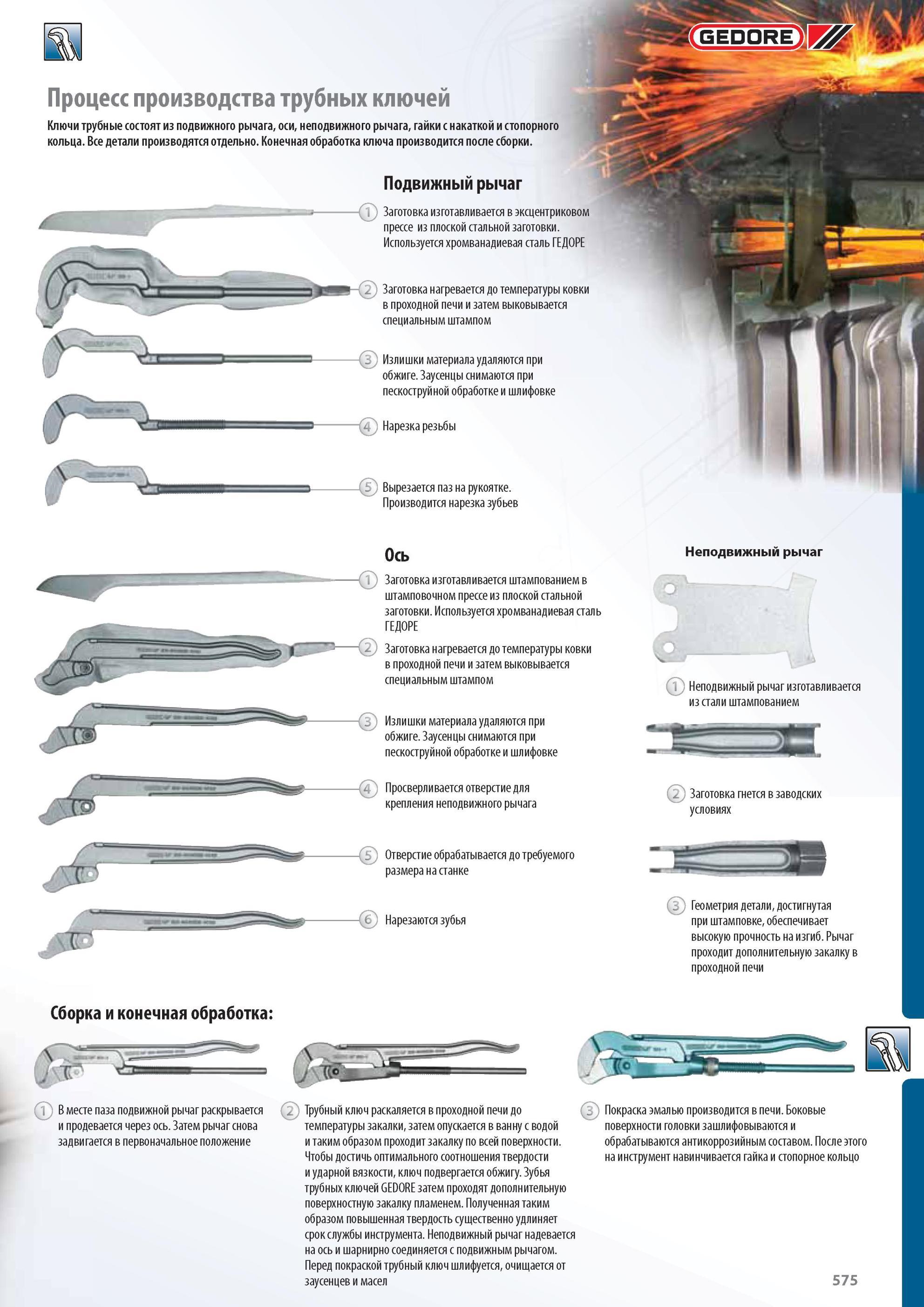

Процесс производства трубных ключей Gedore Состоят из подвижного рычага, оси, неподвижного рычага, гайки с накаткой и стопорного кольца Все детали производятся отдел

Процесс производства трубных ключей Gedore Состоят из подвижного рычага, оси, неподвижного рычага, гайки с накаткой и стопорного кольца. Все детали производятся отдельно. Конечная обработка ключа производится после сборки. Подвижный рычаг Заготовка изготавливается в эксцентриковом прессе из плоской стальной заготовки. Используется хромванадиевая сталь ГЕДОРЕ Заготовка нагревается до температуры ковки в проходной печи и затем выковывается специальным штампом (3) Излишки материала удаляются при обжиге. Заусенцы снимаются при пескоструйной обработке и шлифовке 4 Нарезка резьбы .) Вырезается паз на рукоятке. Производится нарезка зубьев Ось Заготовка изготавливается штампованием в штамповочном прессе из плоской стальной заготовки. Используется хромванадиевая сталь ГЕДОРЕ 2 Заготовка нагревается до температуры ковки в проходной печи и затем выковывается специальным штампом 3 Излишки материала удаляются при обжиге. Заусенцы снимаются при пескоструйной обработке и шлифовке Просверливается отверстие для крепления неподвижного рычага 5 Отверстие обрабатывается до требуемого размера на станке Неподвижный рычаг а d Неподвижный рычаг изготавливается из стали штампованием зЯ (2 Заготовка гнется в заводских условиях 6 Нарезаются зубья Геометрия детали, достигнутая при штамповке, обеспечивает высокую прочность на изгиб. Рычаг проходит дополнительную закалку в проходной печи Сборка и конечная обработка d В месте паза подвижной рычаг раскрывается и продевается через ось. Затем рычаг снова задвигается в первоначальное положение Трубный ключ раскаляется в проходной печи до температуры закалки, затем опускается в ванну с водой и таким образом проходит закалку по всей поверхности. Чтобы достичь оптимального соотношения твердости и ударной вязкости, ключ подвергается обжигу. Зубья трубных ключей GEDORE затем проходят дополнительную поверхностную закалку пламенем. Полученная таким образом повышенная твердость существенно удлиняет срок службы инструмента. Неподвижный рычаг надевается на ось и шарнирно соединяется с подвижным рычагом. Перед покраской трубный ключ шлифуется, очищается от заусенцев и масел з Покраска эмалью производится в печи. Боковые поверхности головки зашлифовываются и обрабатываются антикоррозийным составом. После этого на инструмент навинчивается гайка и стопорное кольцо 575
