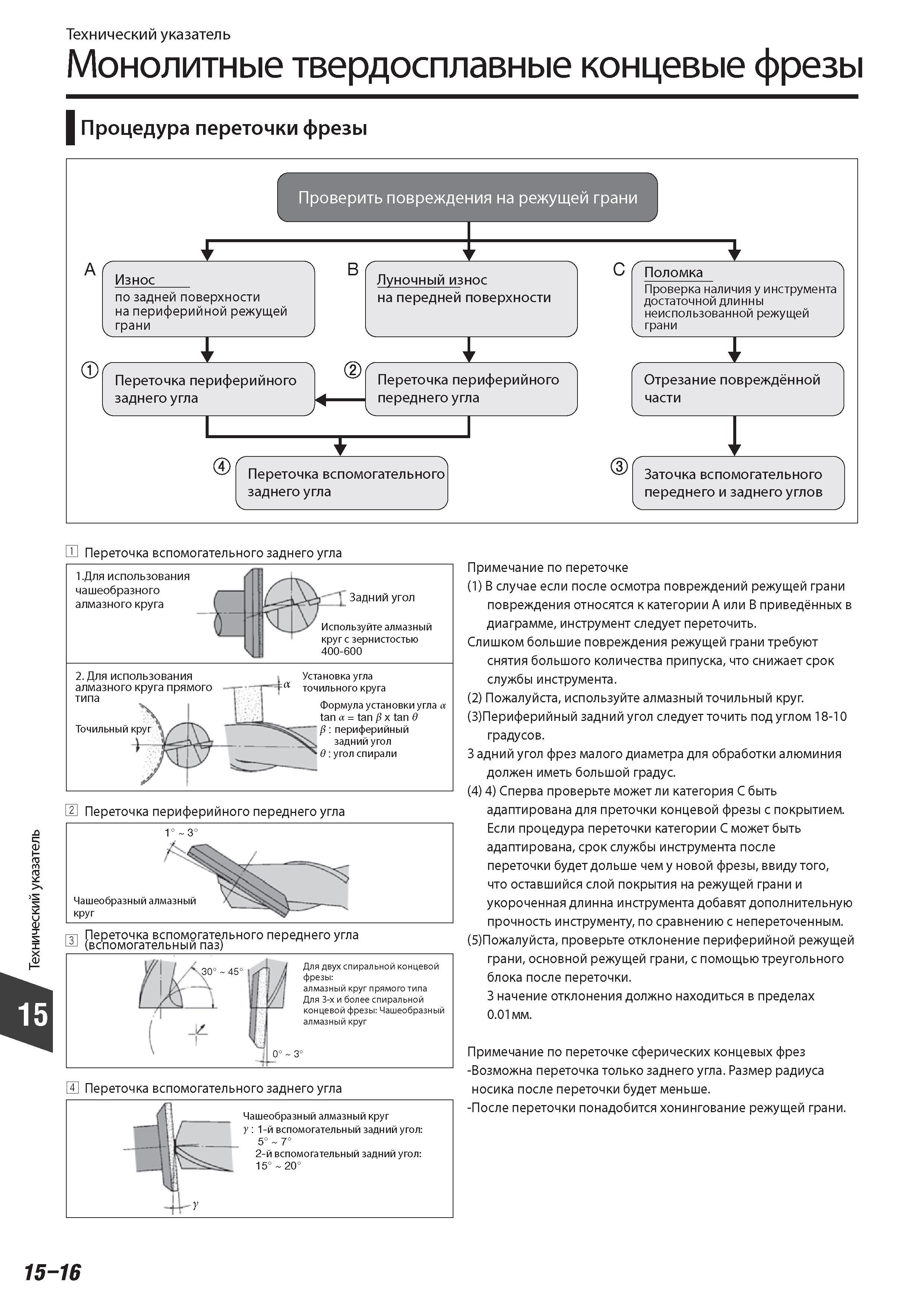

Процедура переточки фрезы Переточка вспомогательного заднего угла Для использования чашеобразного алмазного круга Задний угол Используйте алмазный круг с зернистостью 400-600 Для использования алмазного круга прямого типа Точильный круг Установка угла точильного круга Формула установки угла а tan а tan в x tan в в периферийный задний угол в угол спирали Переточка периферийного переднего угла m 2 Переточка вспомогательного переднего угла (вспомогательный паз) Для двух спиральной концевой фрезы алмазный круг прямого типа Для 3-х и более спиральной концевой фрезы Чашеобразный алмазный круг Переточка вспомогательного заднего угла Чашеобразный алмазный круг у 1-й вспомогательный задний угол 5 7 1 2-й вспомогательный задний угол 15 20 Примечание по переточке (1) В случае если после осмотра повреждений режущей грани повреждения относятся к категории А или В приведённых в диаграмме инструмент следует переточить. Слишком большие повреждения режущей грани требуют снятия большого количества припуска что снижает срок службы инструмента. (2) Пожалуйста используйте алмазный точильный круг. (3)Периферийный задний угол следует точить под углом 18-10 градусов. З адний угол фрез малого диаметра для обработки алюминия должен иметь большой градус. (4) 4) Сперва проверьте может ли категория С быть адаптирована для преточки концевой фрезы с покрытием. Если процедура переточки категории С может быть адаптирована срок службы инструмента после переточки будет дольше чем у новой фрезы ввиду того что оставшийся слой покрытия на режущей грани и укороченная длинна инструмента добавят дополнительную прочность инструменту по сравнению с непереточенным. (5)Пожалуйста проверьте отклонение периферийной режущей грани основной режущей грани с помощью треугольного блока после переточки. З начение отклонения должно находиться в пределах 0.01мм. Примечание по переточке сферических концевых фрез -Возможна переточка только заднего угла. Размер радиуса носика после переточки будет меньше. -После переточки понадобится хонингование режущей грани. 15-16 Технический указатель Монолитные твердосплавные концевые фрезы
