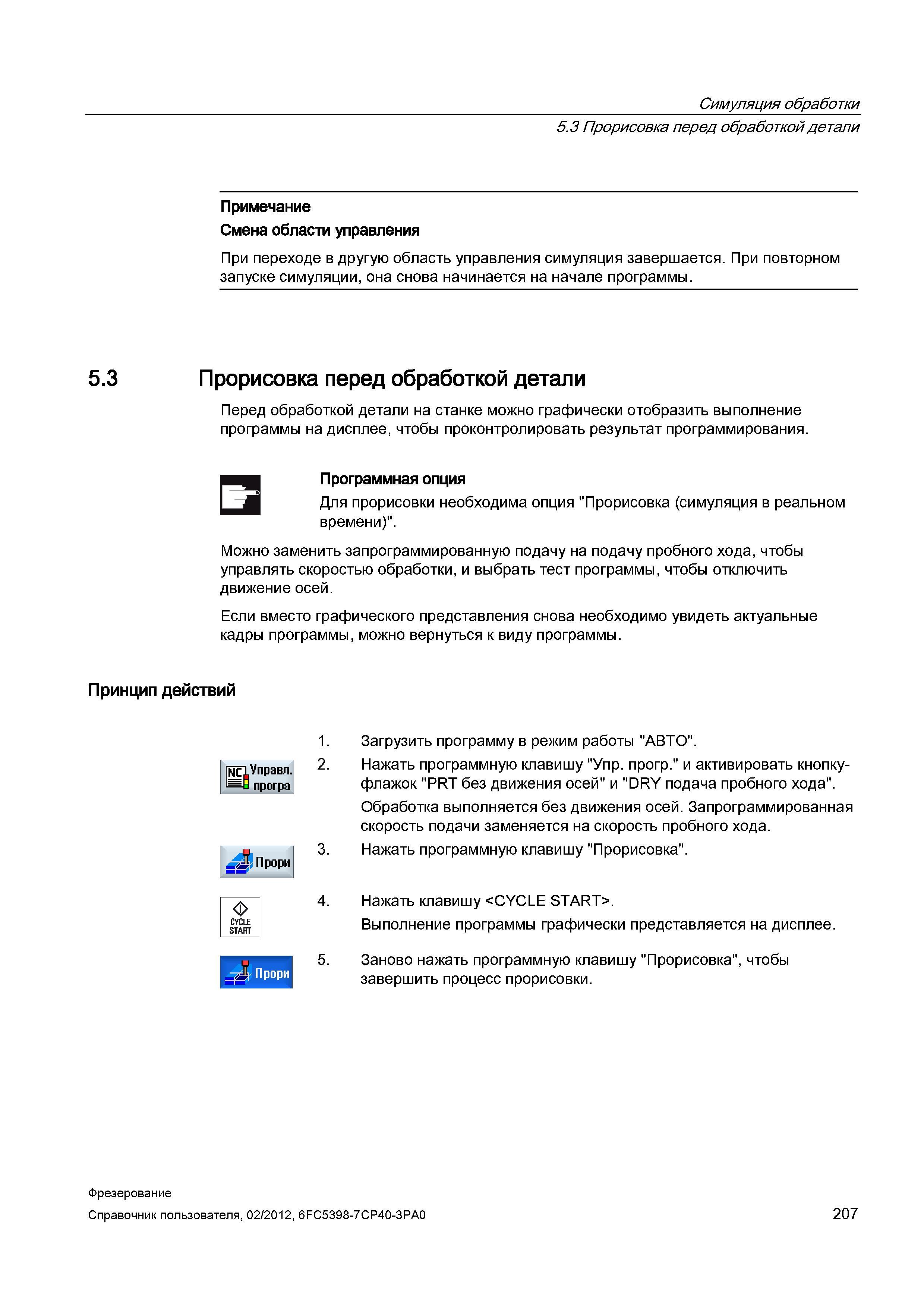

Прорисовка перед обработкой детали Примечание Смена области управления При переходе в другую область управления симуляция завершается. При повторном запуске симуляции, она снова начинается на начале программы. 5.3 Прорисовка перед обработкой детали Перед обработкой детали на станке можно графически отобразить выполнение программы на дисплее, чтобы проконтролировать результат программирования. Программная опция Для прорисовки необходима опция "Прорисовка (симуляция в реальном времени)". Можно заменить запрограммированную подачу на подачу пробного хода, чтобы управлять скоростью обработки, и выбрать тест программы, чтобы отключить движение осей. Если вместо графического представления снова необходимо увидеть актуальные кадры программы, можно вернуться к виду программы. Принцип действий Загрузить программу в режим работы "АВТО". Нажать программную клавишу "Упр. прогр." и активировать кнопку-флажок "PRT без движения осей" и "DRY подача пробного хода". Обработка выполняется без движения осей. Запрограммированная скорость подачи заменяется на скорость пробного хода. Нажать программную клавишу "Прорисовка". CYCLE START Нажать клавишу . Выполнение программы графически представляется на дисплее. Прори Заново нажать программную клавишу "Прорисовка", чтобы завершить процесс прорисовки. 1 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 207 Симуляция обработки 5.3
