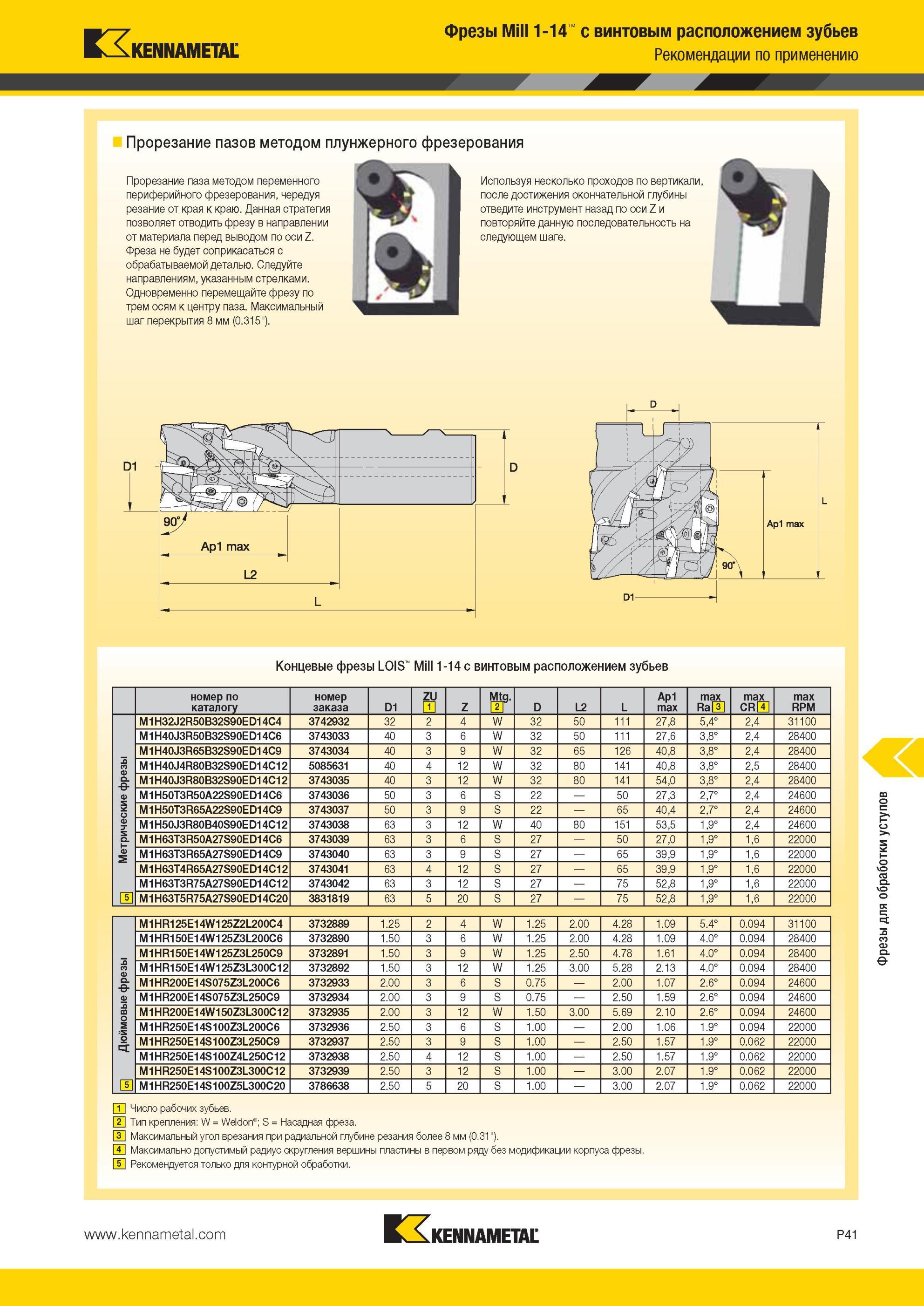

Прорезание паза методом переменного периферийного фрезерования, чередуя резание от края к краю. Данная стратегия позволяет отводить фрезу в направлении от материала перед выводом по оси Z. Фреза не будет соприкасаться с обрабатываемой деталью. Следуйте направлениям, указанным стрелками. Одновременно перемещайте фрезу по трем осям к центру паза. Максимальный шаг перекрытия 8 мм (0.315"). Используя несколько проходов по вертикали, после достижения окончательной глубины отведите инструмент назад по оси Z и повторяйте данную последовательность на следующем шаге. Концевые фрезы LOIS Mill 1-14 с винтовым расположением зубьев номер по каталогу номер заказа D1 ZU Z М D L2 L Ap1 max max Ra max crS max RPM M1H32J2R50B32S90ED14C4 3742932 32 2 4 W 32 50 111 27,8 5,4° 2,4 31100 M1H40J3R50B32S90ED14C6 3743033 40 3 6 W 32 50 111 27,6 3,8° 2,4 28400 Метрические фрезы M1H40J3R65B32S90ED14C9 3743034 40 3 9 W 32 65 126 40,8 3,8° 2,4 28400 M1H40J4R80B32S90ED14C12 5085631 40 4 12 W 32 80 141 40,8 3,8° 2,5 28400 M1H40J3R80B32S90ED14C12 3743035 40 3 12 W 32 80 141 54,0 3,8° 2,4 28400 M1H50T3R50A22S90ED14C6 3743036 50 3 6 S 22 50 27,3 2,7° 2,4 24600 M1H50T3R65A22S90ED14C9 3743037 50 3 9 S 22 65 40,4 2,7° 2,4 24600 M1H50J3R80B40S90ED14C12 3743038 63 3 12 W 40 80 151 53,5 1,9° 2,4 24600 M1H63T3R50A27S90ED14C6 3743039 63 3 6 S 27 50 27,0 1,9° 1,6 22000 M1H63T3R65A27S90ED14C9 3743040 63 3 9 S 27 65 39,9 1,9° 1,6 22000 M1H63T4R65A27S90ED14C12 3743041 63 4 12 S 27 65 39,9 1,9° 1,6 22000 M1H63T3R75A27S90ED14C12 3743042 63 3 12 S 27 75 52,8 1,9° 1,6 22000 L5J M1H63T5R75A27S90ED14C20 3831819 63 5 20 S 27 75 52,8 1,9° 1,6 22000 M1HR125E14W125Z2L200C4 3732889 1.25 2 4 W 1.25 2.00 4.28 1.09 5.4° 0.094 31100 M1HR150E14W125Z3L200C6 3732890 1.50 3 6 W 1.25 2.00 4.28 1.09 4.0° 0.094 28400 Дюймовые фрезы M1HR150E14W125Z3L250C9 3732891 1.50 3 9 W 1.25 2.50 4.78 1.61 4.0° 0.094 28400 M1HR150E14W125Z3L300C12 3732892 1.50 3 12 W 1.25 3.00 5.28 2.13 4.0° 0.094 28400 M1HR200E14S075Z3L200C6 3732933 2.00 3 6 S 0.75 2.00 1.07 2.6° 0.094 24600 M1HR200E14S075Z3L250C9 3732934 2.00 3 9 S 0.75 2.50 1.59 2.6° 0.094 24600 M1HR200E14W150Z3L300C12 3732935 2.00 3 12 W 1.50 3.00 5.69 2.10 2.6° 0.094 24600 M1HR250E14S100Z3L200C6 3732936 2.50 3 6 S 1.00 2.00 1.06 1.9° 0.094 22000 M1HR250E14S100Z3L250C9 3732937 2.50 3 9 S 1.00 2.50 1.57 1.9° 0.062 22000 M1HR250E14S100Z4L250C12 3732938 2.50 4 12 S 1.00 2.50 1.57 1.9° 0.062 22000 M1HR250E14S100Z3L300C12 3732939 2.50 3 12 S 1.00 3.00 2.07 1.9° 0.062 22000 lAl M1HR250E14S100Z5L300C20 3786638 2.50 5 20 S 1.00 3.00 2.07 1.9° 0.062 22000 ГП Число рабочих зубьев. 2 Тип крепления W = Weldon S = Насадная фреза. 13 Максимальный угол врезания при радиальной глубине резания более 8 мм (0.31"). 141 Максимально допустимый радиус скругления вершины пластины в первом ряду без модификации корпуса фрезы. 5 Рекомендуется только для контурной обработки. P41 Фрезы для обработки уступов Фрезы Mill 1-14 с винтовым расположением зубьев Рекомендации по применению Прорезание пазов методом плунжерного фрезерования
