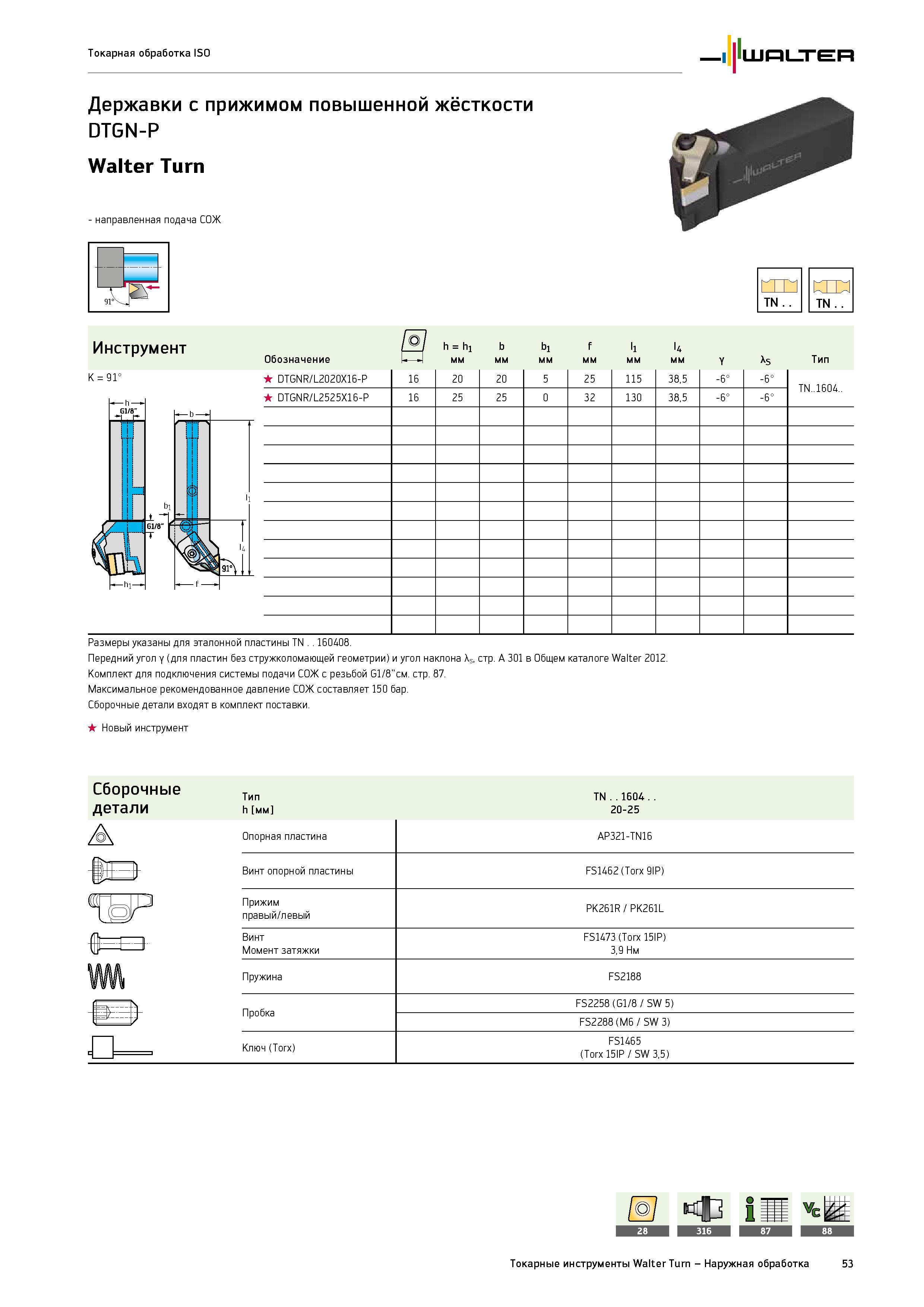

Проходной токарный резец Walter DTGN-P для трехгранных режущих твердосплавных пластин без задних углов Немецкий металлорежущий инструмент 55 Каталог WALTER 2015 Новый металлорежущий инструмент и оснастка Инновации 2015-1 Стр.53
Проходной токарный резец Walter DTGN-P для трехгранных режущих твердосплавных пластин без задних углов Немецкий металлорежущий инструмент Проходной токарный резец Walter DTGN-P для трехгранных режущих твердосплавных пластин без задних углов Немецкий металлорежущий инструмент _ с системой направленной подачи СОЖ в зону обработки Обозначение производителя J мм Y S Тип K 91 DTGNR/L2020X16-P 16 20 20 5 25 115 385 -6 -6 TN 1604 DTGNR/L2525X16-P 16 25 25 0 32 130 385 -6 -6 Размеры указаны для эталонной пластины TN 160408. Передний угол у (для пластин без стружколомающей геометрии) и угол наклона s стр. A 301 в Общем каталоге Walter 2012. Комплект для подключения системы подачи СОЖ с резьбой G1/8"см. стр. 87. Максимальное рекомендованное давление СОЖ составляет 150 бар. Сборочные детали входят в комплект поставки. Новый инструмент Сборочные Тип TN 1604 детали h мм 20-25 Опорная пластина Винт опорной пластины Прижим правый левый Винт Момент затяжки Пружина Пробка Ключ (Torx) AP321-TN16 FS1462 (Torx 9IP) PK261R PK261L FS1473 (Torx 15IP) 39 Нм FS2188 FS2258 (G1/8 SW 5) FS2288 (M6 SW 3) FS1465 (Torx 15IP SW 35) Токарная обработка ISO Walter Державки Walter с прижимом повышенной жёсткости да TN ста TN Инструмент h hi b b1 f l1 l4
