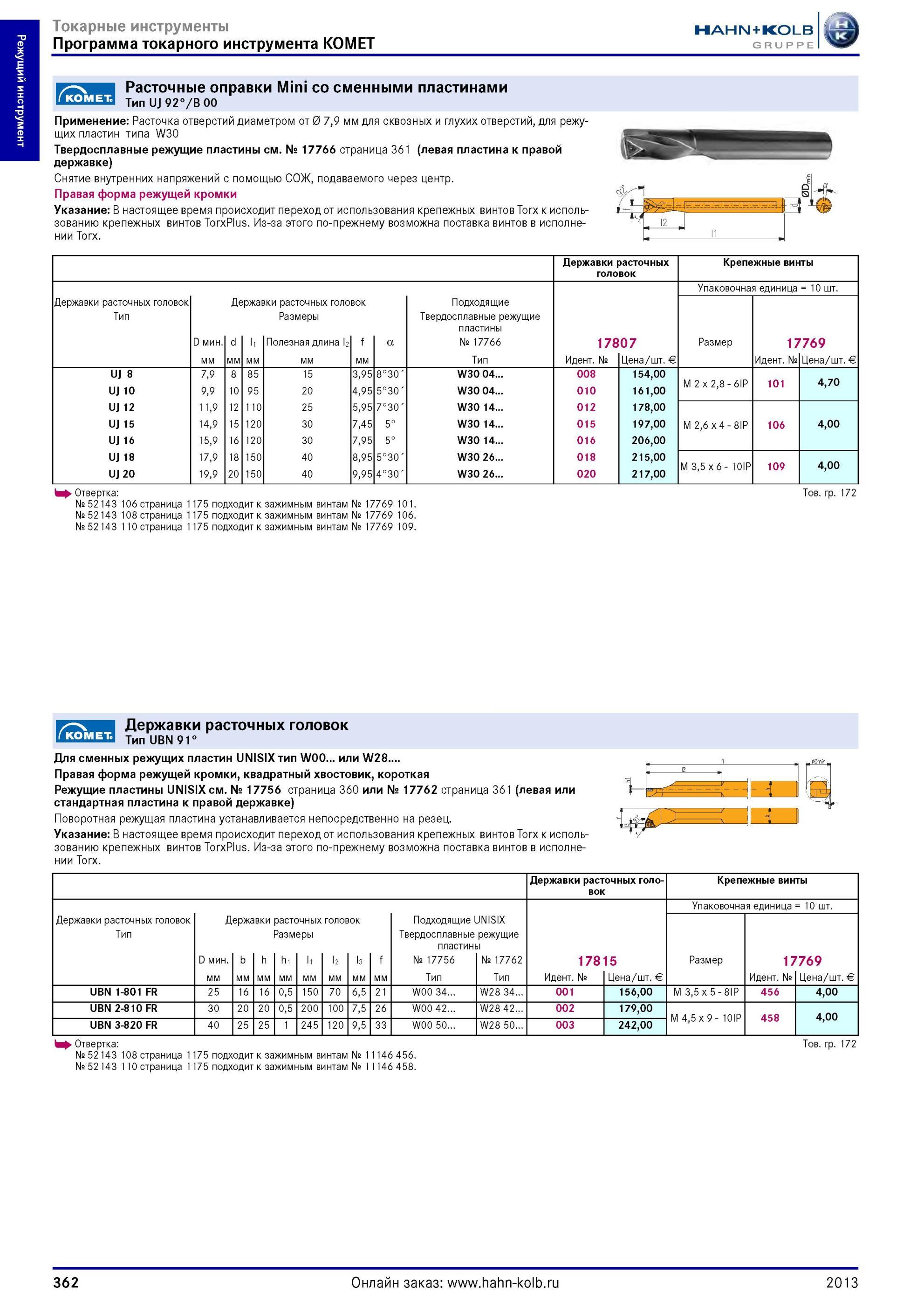

Программа токарного инструмента KOMET от Hahn Kolb Расточные оправки Mini со сменными пластинами Тип UJ 92°/B 00 Применение Расточка отверстий диаметр

Программа токарного инструмента KOMET от Hahn Kolb Расточные оправки Mini со сменными пластинами Тип UJ 92°/B 00 Применение Расточка отверстий диаметром от 0 7,9 мм для сквозных и глухих отверстий, для режущих пластин типа W30 Твердосплавные режущие пластины см. № 17766 страница 361 (левая пластина к правой державке) Снятие внутренних напряжений с помощью СОЖ, подаваемого через центр. Правая форма режущей кромки Указание В настоящее время происходит переход от использования крепежных винтов Torx к использованию крепежных винтов TorxPlus. Из-за этого по-прежнему возможна поставка винтов в исполнении Torx. Державки расточных головок Крепежные винты Упаковочная единица 10 шт. Державки расточных головок Державки расточных головок Подходящие Тип Размеры Твердосплавные режущие пластины D мин. d I1 Полезная длина I2 f а № 17766 17807 Размер 17769 мм Тип Идентификационный номер № Цена / шт. Евро € UJ 8 7,9 8 85 15 3,95 8°30' W30 04... 008 154,00 M 2 x 2,8 6IP 101 4,70 UJ 10 9,9 10 95 20 4,95 5°30' W30 04... 010 161,00 UJ 12 11,9 12 110 25 5,95 7°30' W30 14... 012 178,00 UJ 15 14,9 15 120 30 7,45 5° W30 14... 015 197,00 M 2,6 x4 8IP 106 4,00 UJ 16 15,9 16 120 30 7,95 5° W30 14... 016 206,00 UJ 18 17,9 18 150 40 8,95 5°30' W30 26... 018 215,00 M 3,5 x6 10IP 109 4,00 UJ 20 19,9 20 150 40 9,95 4°30' W30 26... 020 217,00 Отвертка Товарная группа 172 № 52143 106 страница 1175 подходит к зажимным винтам № 17769 101. № 52143 108 страница 1175 подходит к зажимным винтам № 17769 106. № 52143 110 страница 1175 подходит к зажимным винтам № 17769 109. Державки расточных головок Тип UBN 91° Для сменных режущих пластин UNISIX тип W00... или W28 Правая форма режущей кромки, квадратный хвостовик, короткая Режущие пластины UNISIX см. № 17756 страница 360 или № 17762 страница 361 (левая или стандартная пластина к правой державке) Поворотная режущая пластина устанавливается непосредственно на резец. Указание В настоящее время происходит переход от использования крепежных винтов Torx к использованию крепежных винтов TorxPlus. Из-за этого по-прежнему возможна поставка винтов в исполнении Torx. Державки расточных головок Крепежные винты Упаковочная единица 10 шт. Державки расточных головок Державки расточных головок Подходящие UNISIX Тип Размеры Твердосплавные режущие пластины D мин. b h h1 I1 I2 I3 f № 17756 № 17762 17815 Размер 17769 мм Тип Тип Идентификационный номер № Цена / шт. Евро € UBN 1-801 FR 25 16 16 0,5 150 70 6,5 21 W00 34... W28 34... 001 156,00 M 3,5 x 5 8IP 456 4,00 UBN 2-810 FR 30 20 20 0,5 200 100 7,5 26 W00 42... W28 42... 002 179,00 M 4,5x9 10IP 458 4,00 UBN 3-820 FR 40 25 25 1 245 120 9,5 33 W00 50... W28 50... 003 242,00 Отвертка Товарная группа 172 № 52143 108 страница 1175 подходит к зажимным винтам № 11146 456. № 52143 110 страница 1175 подходит к зажимным винтам № 11146 458. 362 2013
