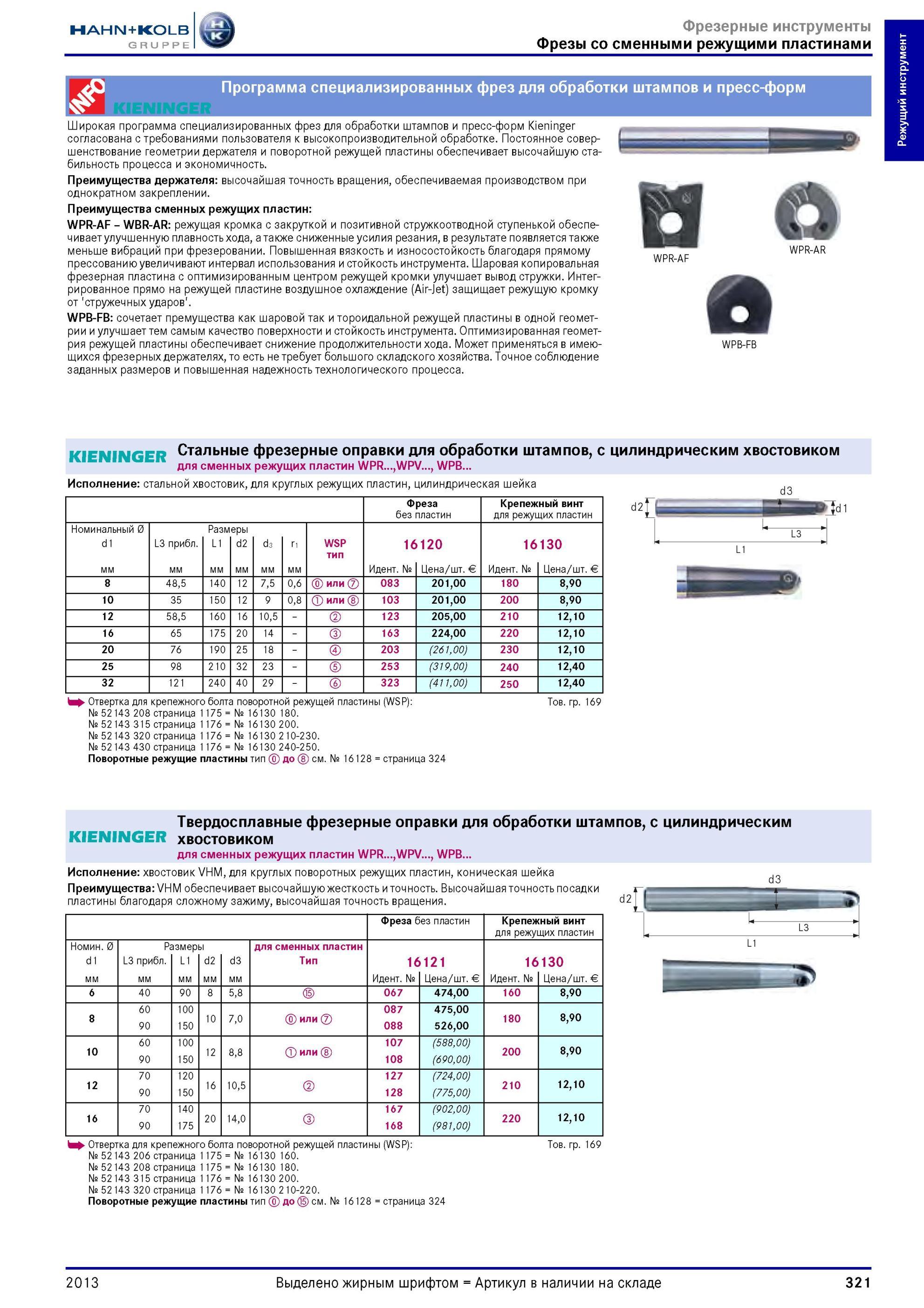

Программа специализированных фрез от Hahn Kolb для фрезерной станочной обработки штампов и пресс-форм Широкая программа специализированных фрез для обработки штампов и пресс-форм Kieninger согласована с требованиями пользователя к высокопроизводительной обработке. Постоянное совершенствование геометрии держателя и поворотной режущей пластины обеспечивает высочайшую стабильность процесса и экономичность. Преимущества держателя высочайшая точность вращения, обеспечиваемая производством при однократном закреплении. Преимущества сменных режущих пластин WPR-AF WBR-AR режущая кромка с закруткой и позитивной стружкоотводной ступенькой обеспечивает улучшенную плавность хода, а также сниженные усилия резания, в результате появляется также меньше вибраций при фрезеровании. Повышенная вязкость и износостойкость благодаря прямому прессованию увеличивают интервал использования и стойкость инструмента. Шаровая копировальная фрезерная пластина с оптимизированным центром режущей кромки улучшает вывод стружки. Интегрированное прямо на режущей пластине воздушное охлаждение (Air-Jet) защищает режущую кромку от 'стружечных ударов'. WPB-FB сочетает премущества как шаровой так и тороидальной режущей пластины в одной геометрии и улучшает тем самым качество поверхности и стойкость инструмента. Оптимизированная геометрия режущей пластины обеспечивает снижение продолжительности хода. Может применяться в имеющихся фрезерных держателях, то есть не требует большого складского хозяйства. Точное соблюдение заданных размеров и повышенная надежность технологического процесса.WPR-AR WPR-AF WPB-FB Стальные фрезерные оправки для обработки штампов, с цилиндрическим хвостовиком для сменных режущих пластин WPR...,WPV..., WPB... Исполнение стальной хвостовик, для круглых режущих пластин, цилиндрическая шейка Фреза без пластин Крепежный винт для режущих пластин Номинальный диаметр Размеры d1 L3 прибл. L1 d2 d3 r1 WSP 16120 16130 тип мм Идентификационный номер № Цена / шт. Евро € 8 48,5 140 12 7,5 0,6 0 или 083 201,00 180 8,90 10 35 150 12 9 0,8 1 или 103 201,00 200 8,90 12 58,5 160 16 10,5 2 123 205,00 210 12,10 16 65 175 20 14 163 224,00 220 12,10 20 76 190 25 18 203 (261,00) 230 12,10 25 98 210 32 23 253 (319,00) 240 12,40 32 121 240 40 29 323 (411,00) 250 12,40 Отвертка для крепежного болта поворотной режущей пластины (WSP) № 52143 208 страница 1175 № 16130 180. № 52143 315 страница 1176 № 16130 200. № 52143 320 страница 1176 № 16130 210-230. № 52143 430 страница 1176 № 16130 240-250. Сменные режущие пластины тип 0 до см. № 16128 страница 324 Товарная группа 169 d3 d2 L3 Твердосплавные фрезерные оправки для обработки штампов, с цилиндрическим KIENINGER хвостовиком для сменных режущих пластин WPR...,WPV..., WPB... Исполнение хвостовик VHM, для круглых поворотных режущих пластин, коническая шейка Преимущества VHM обеспечивает высочайшую жесткость и точность. Высочайшая точность посадки пластины благодаря сложному зажиму, высочайшая точность вращения. d3 гГ d2 Фреза без пластин Крепежный винт для режущих пластин Номин. 0 d1 мм Р L3 прибл. мм р е1 м зd2 мм d3 мм для сменных пластин Тип 16 Идентификационный номер № 121 Цена / шт. Евро € 16 Идентификационный номер № 130 Цена / шт. Евро € 6 40 90 8 5,8 067 474,00 160 8,90 8 60 90 100 150 10 7,0 0 или 087 088 475.00 526.00 180 8,90 10 60 90 100 150 12 8,8 или 107 108 (588.00) (690.00) 200 8,90 12 70 90 120 150 16 10,5 2 127 128 (724.00) (775.00) 210 12,10 16 70 90 140 175 20 14,0 167 168 (902.00) (981.00) 220 12,10 Отвертка для крепежного болта поворотной режущей пластины (WSP) № 52143 206 страница 1175 № 16130 160. № 52143 208 страница 1175 № 16130 180. № 52143 315 страница 1176 № 16130 200. № 52143 320 страница 1176 № 16130 210-220. Сменные режущие пластины тип 0 до см. № 16128 страница 324 Товарная группа 169 L3 L1 L1 2013 321 Режущий инструмент
