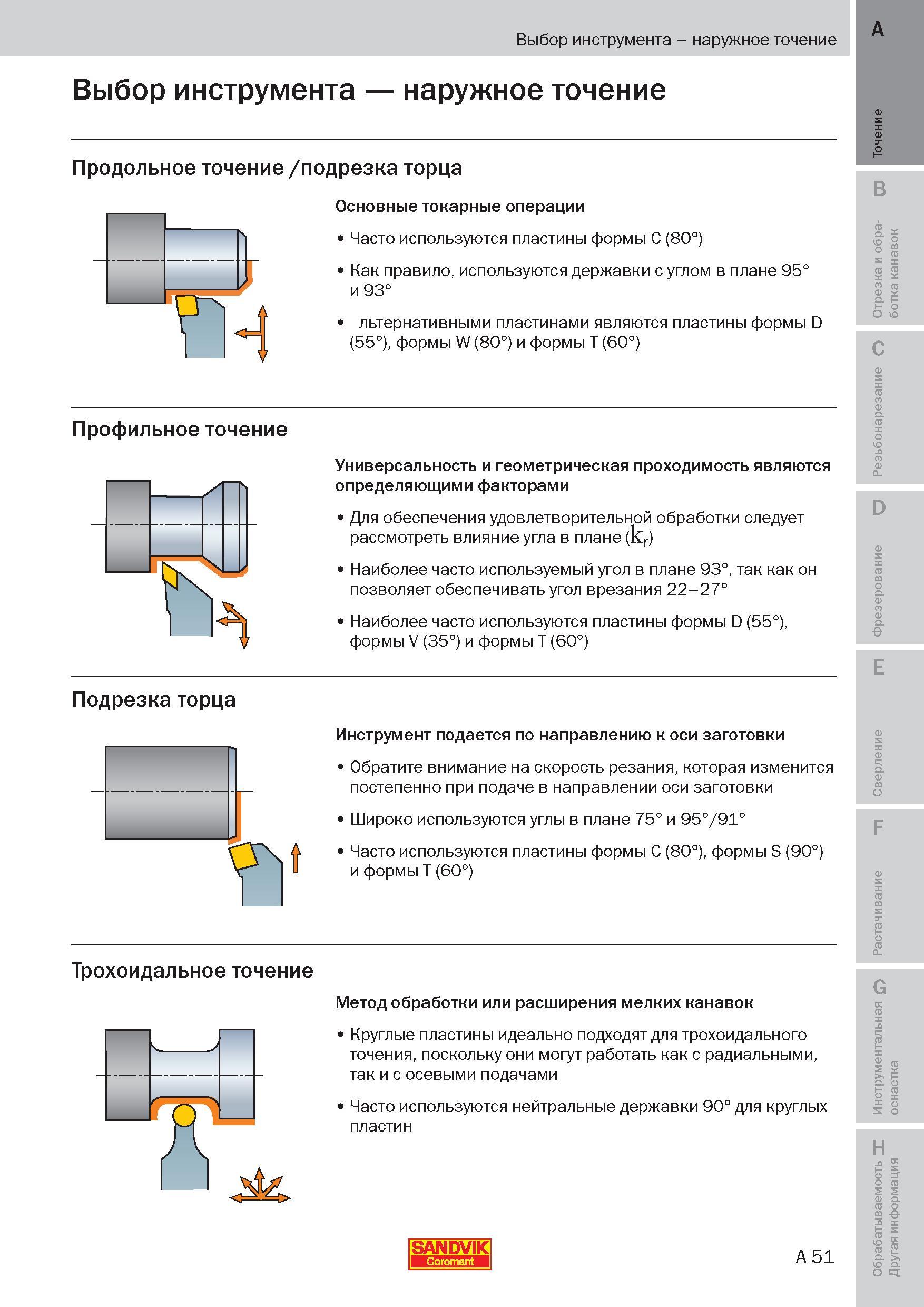

Профильное точение Универсальность и геометрическая проходимость являются определяющими факторами при данном виде точения на станках _ токарной обработки Для обеспечения удовлетворительной обработки следует рассмотреть влияние угла в плане (kr) Наиболее часто используемый угол в плане 93°, так как он позволяет обеспечивать угол врезания 22-27° Наиболее часто используются пластины формы D (55°), формы V (35°) и формы Т (60°) Подрезка торца Инструмент подается по направлению к оси заготовки Обратите внимание на скорость резания, которая изменится постепенно при подаче в направлении оси заготовки Широко используются углы в плане 75° и 95°/91° Часто используются пластины формы C (80°), формы S (90°) и формы Т (60°) Трохоидальное точение Метод обработки или расширения мелких канавок Круглые пластины идеально подходят для трохоидального точения, поскольку они могут работать как с радиальными, так и с осевыми подачами Часто используются нейтральные державки 90° для круглых пластин SANDVIK A 51 Выбор инструмента - наружное точение Выбор инструмента наружное точение A Продольное точение /подрезка торца Основные токарные операции 1 Часто используются пластины формы С (80°) 1 Как правило, используются державки с углом в плане 95° и 93° 1 льтернативными пластинами являются пластины формы D (55°), формы W (80°) и формы Т (60°) по металлу
