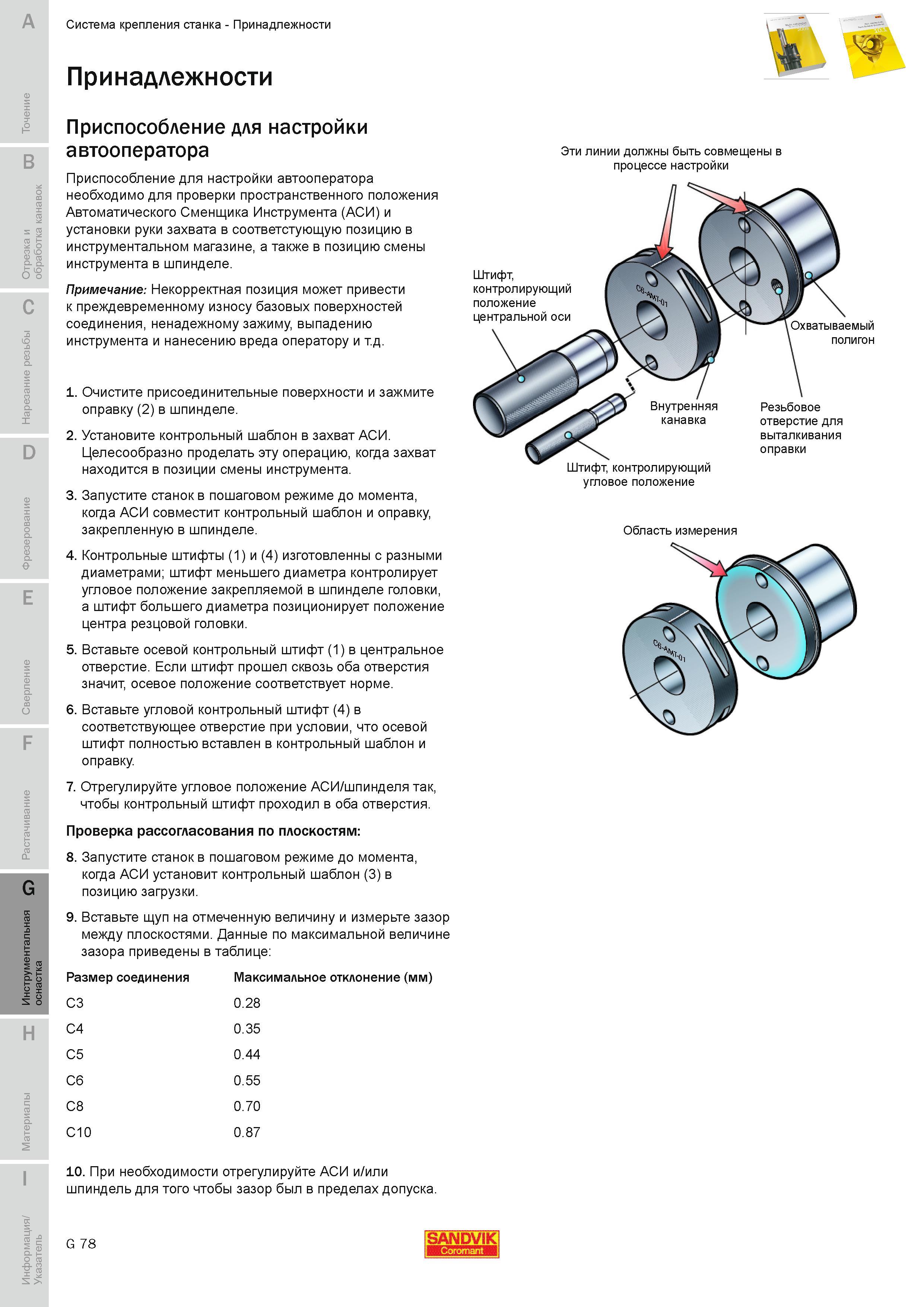

Приспособление для настройки автооператора необходимо для проверки пространственного положения Автоматического Сменщика Инструмента (АСИ) и установки руки захвата в соответствующую позицию в инструментальном магазине а также в позицию смены инструмента в шпинделе. Примечание Некорректная позиция может привести к преждевременному износу базовых поверхностей соединения ненадежному зажиму выпадению инструмента и нанесению вреда оператору и т.д. 1. Очистите присоединительные поверхности и зажмите оправку (2) в шпинделе. 2. Установите контрольный шаблон в захват АСИ. Целесообразно проделать эту операцию когда захват находится в позиции смены инструмента. 3. Запустите станок в пошаговом режиме до момента когда АСИ совместит контрольный шаблон и оправку закрепленную в шпинделе. 4. Контрольные штифты (1) и (4) изготовленны с разными диаметрами; штифт меньшего диаметра контролирует угловое положение закрепляемой в шпинделе головки а штифт большего диаметра позиционирует положение центра резцовой головки. 5. Вставьте осевой контрольный штифт (1) в центральное отверстие. Если штифт прошел сквозь оба отверстия значит осевое положение соответствует норме. 6. Вставьте угловой контрольный штифт (4) в соответствующее отверстие при условии что осевой штифт полностью вставлен в контрольный шаблон и оправку. 7. Отрегулируйте угловое положение АСИ шпинделя так чтобы контрольный штифт проходил в оба отверстия. Проверка рассогласования по плоскостям 8. Запустите станок в пошаговом режиме до момента когда АСИ установит контрольный шаблон (3) в позицию загрузки. 9. Вставьте щуп на отмеченную величину и измерьте зазор между плоскостями. Данные по максимальной величине зазора приведены в таблице Размер соединения Максимальное отклонение (мм) C3 0.28 C4 0.35 C5 0.44 C6 0.55 C8 0.70 C10 0.87 Эти линии должны быть совмещены в процессе настройки Штифт контролирующий положение центральной оси Охватываемый полигон Резьбовое отверстие для выталкивания оправки Штифт контролирующий угловое положение Область измерения 10. При необходимости отрегулируйте АСИ и или шпиндель для того чтобы зазор был в пределах допуска. G 78 SANDVIK Система крепления станка Принадлежности Принадлежности Приспособление для настройки автооператора
