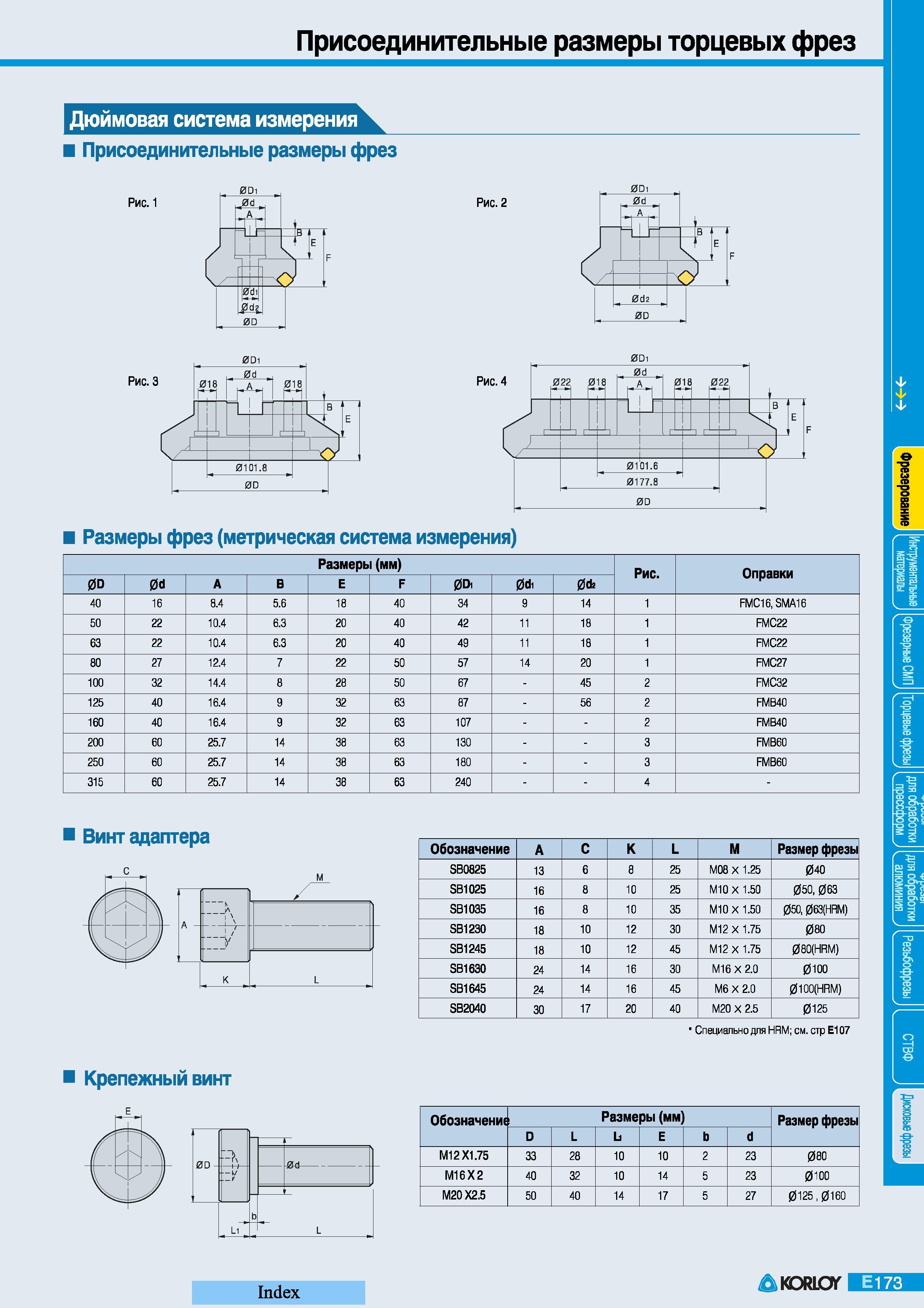

Присоединительные размеры торцевых фрез Дюймовая система измерения Оправки 0D 0d А В Е F 0Di 0di 0da 40 16 8 4 5 6 18 40 34 9 14 1 FMC16 SMA16 50 22 1

Присоединительные размеры торцевых фрез Дюймовая система измерения Оправки 0D 0d А В Е F 0Di 0di 0da 40 16 8.4 5.6 18 40 34 9 14 1 FMC16 SMA16 50 22 10.4 6.3 20 40 42 11 18 1 FMC22 63 22 10.4 6.3 20 40 49 11 18 1 FMC22 80 27 12.4 7 22 50 57 14 20 1 FMC27 100 32 14.4 8 28 50 67 - 45 2 FMC32 125 40 16.4 9 32 63 87 - 56 2 FMB40 160 40 16.4 9 32 63 107 2 FMB40 200 60 25.7 14 38 63 130 FMB60 250 60 25.7 14 38 63 180 FMB60 315 60 25.7 14 38 63 240 4 - Винт адаптера Крепежный винт -А -V L Обозначение А С К L Размер фрезы SB0825 13 6 8 25 М08Х 1.25 040 SB1025 16 8 10 25 М10Х 1.50 050 063 SB1035 16 8 10 35 М10Х 1.50 050 063(HRM) SB1230 18 10 12 30 М12Х 1.75 080 SB1245 18 10 12 45 М12Х 1.75 08O(HRM) SB1630 24 14 16 30 М16 X 2.0 0100 SB1645 24 14 16 45 Мб X 2.0 01OO(HRM) SB2040 30 17 20 40 М20 X 2.5 0125 Специально для HRM; см. стр Е107 0D Обозначение Размеры (мм Размер фрезы D L L Е d М12Х1.75 33 28 10 10 2 23 080 М16Х2 40 32 10 14 5 23 0100 М20Х2.5 50 40 14 17 5 27 01250160 Index Е173 Присоединительные размеры фрез Рис. 1 Рис. 2 0D1 Размеры фрез (метрическая система измерения) Размеры (мм) Рис.
