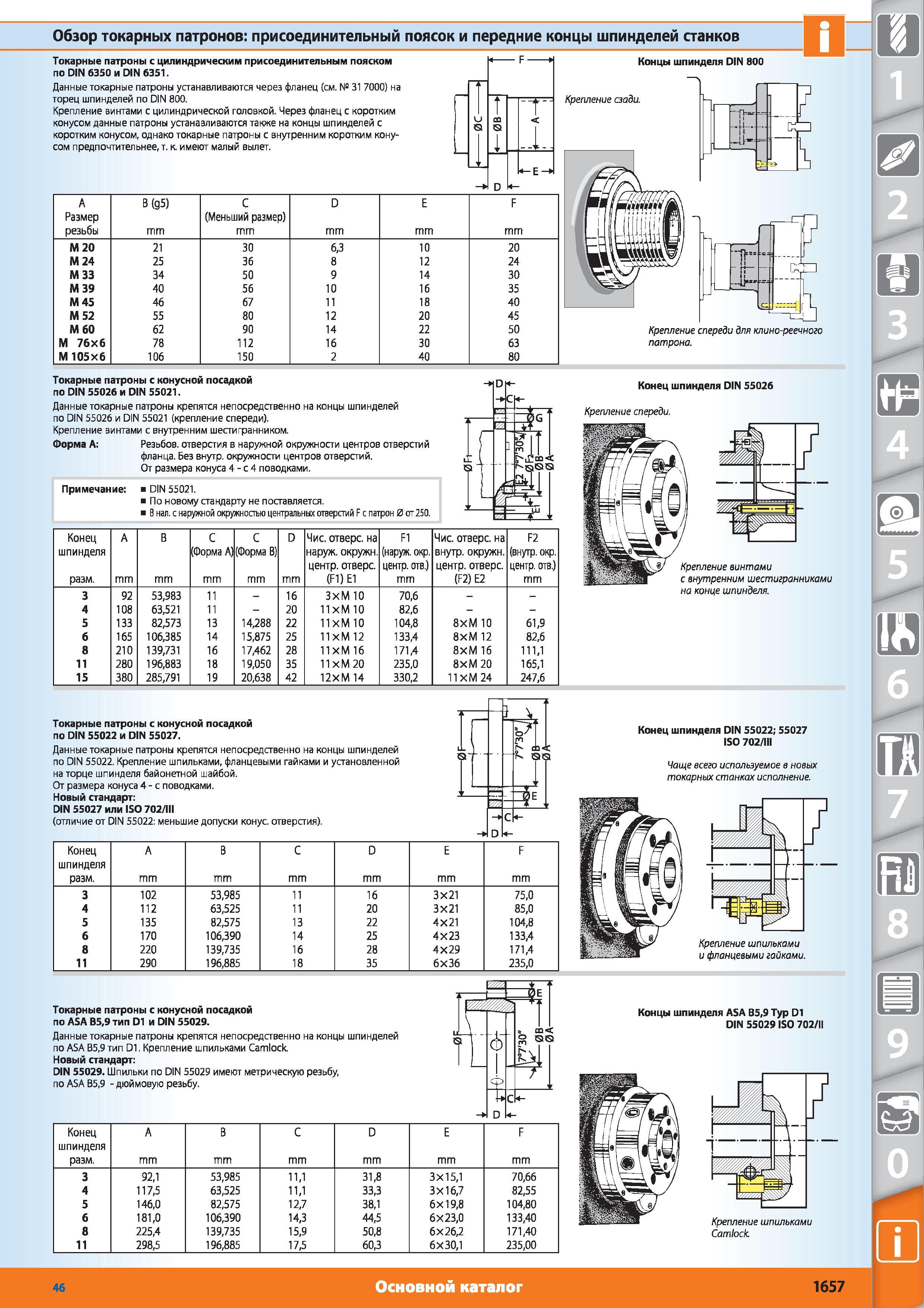

Присоединительные размеры токарных патронов Передние концы шпинделей станков Токарные патроны с цилиндрическим присоединительным пояском по DIN 6350 и

Присоединительные размеры токарных патронов Передние концы шпинделей станков Токарные патроны с цилиндрическим присоединительным пояском по DIN 6350 и

Присоединительные размеры токарных патронов Передние концы шпинделей станков Токарные патроны с цилиндрическим присоединительным пояском по DIN 6350 и DIN 6351. Данные токарные патроны устанавливаются через фланец (см. 31 7000 на торец шпинделей по DIN 800. Крепление винтами с цилиндрической головкой. Через фланец с коротким конусом данные патроны устанавливаются также на концы шпинделей с коротким конусом однако токарные патроны с внутренним коротким конусом предпочтительнее к. имеют малый вылет. Концы шпинделя DIN 800 Крепление сзади. А В (д5) С D F Размер (Меньший размер) резьбы шт М 20 21 30 63 10 20 М 24 25 36 8 12 24 МЗЗ 34 50 9 14 30 М 39 40 56 10 16 35 М 45 46 67 11 18 40 М 52 55 80 12 20 45 М60 62 90 14 22 50 М 76x6 78 112 16 30 63 М 105x6 106 150 2 40 80 jl 1 Токарные патроны с конусной посадкой по DIN 55026 и DIN 55021. Данные токарные патроны крепятся непосредственно на концы шпинделей по DIN 55026 и DIN 55021 (крепление спереди). Крепление винтами с внутренним шестигранником. Форма А Резьбов. отверстия в наружной окружности центров отверстий фланца. Без внутр окружности центров отверстий. От размера конуса 4 с 4 поводками. Примечание DIN 55021. По новому стандарту не поставляется. В нал. с наружной окружностью центральных отверстий F с патрон 0 от250. Крепление спереди для клино-реечного патрона. Конец шпинделя DIN 55026 Крепление спереди. Конец А В С С D Чис. отверс. на F1 Чис. отверс. на F2 шпинделя (Форма А (Форма В) наруж. окружн. (наруж. окр. внутр. окружн. (внутр. окр. центр отверс. центр отв.) центр отверс. центр отв.) разм. (FI) Е1 mm (F2) Е2 mm 3 92 53983 11 16 ЗхМ 10 706 4 108 63521 11 20 11хМ 10 826 5 133 82573 13 14288 22 11хМ 10 1048 8хМ 10 619 165 106385 14 15875 25 11хМ 12 1334 8хМ 12 826 8 210 139731 16 17462 28 11ХМ 16 1714 8хМ 16 1111 11 280 196883 18 19050 35 11 х М 20 2350 8хМ 20 1651 15 380 285791 19 20638 42 12хМ 14 3302 11ХМ24 2476 Крепление винтами с внутренним шестигранниками на конце шпинделя. Токарные патроны с конусной посадкой по DIN 55022 и DIN 55027. Данные токарные патроны крепятся непосредственно на концы шпинделей по DIN 55022. Крепление шпильками фланцевыми гайками и установленной на торце шпинделя байонетной шайбой. От размера конуса 4 с поводками. Новый стандарт DIN 55027 или ISO 702 111 (отличие от DIN 55022 меньшие допуски конус отверстия) Конец шпинделя разм. А mm В mm С mm D mm mm F mm 3 102 53985 11 16 3x21 750 4 112 63525 11 20 3x21 850 5 135 82575 13 22 4x21 1048 6 170 106390 14 25 4X23 1334 8 220 139735 16 28 4x29 1714 11 290 196885 18 35 6x36 2350 Токарные патроны с конусной посадкой по ASA В59 тип D1 и DIN 55029. Данные токарные патроны крепятся непосредственно на концы шпинделей по ASA В59 тип D1. Крепление шпильками Camlock. Новый стандарт DIN 55029. Шпильки по DIN 55029 имеют метрическую резьбу по ASA В59 дюймовую резьбу. Конец шпинделя разм. А mm В mm С mm D mm mm F mm 3 921 53985 111 318 3x151 7066 4 1175 63525 111 333 3X167 8255 5 1460 82575 127 381 6x198 10480 6 1810 106390 143 445 6x230 13340 8 2254 139735 159 508 6x262 17140 11 2985 196885 175 603 6x301 23500 Конец шпинделя DIN 55022; 55027 ISO 702 111 Чаще всего используемое в новых токарных станках исполнение. Крепление шпильками и фланцевыми гайками. Концы шпинделя ASA В59 Тур D1 DIN 55029 ISO 702 11 Крепление шпильками Camlock. 46 Основной каталог 1657
