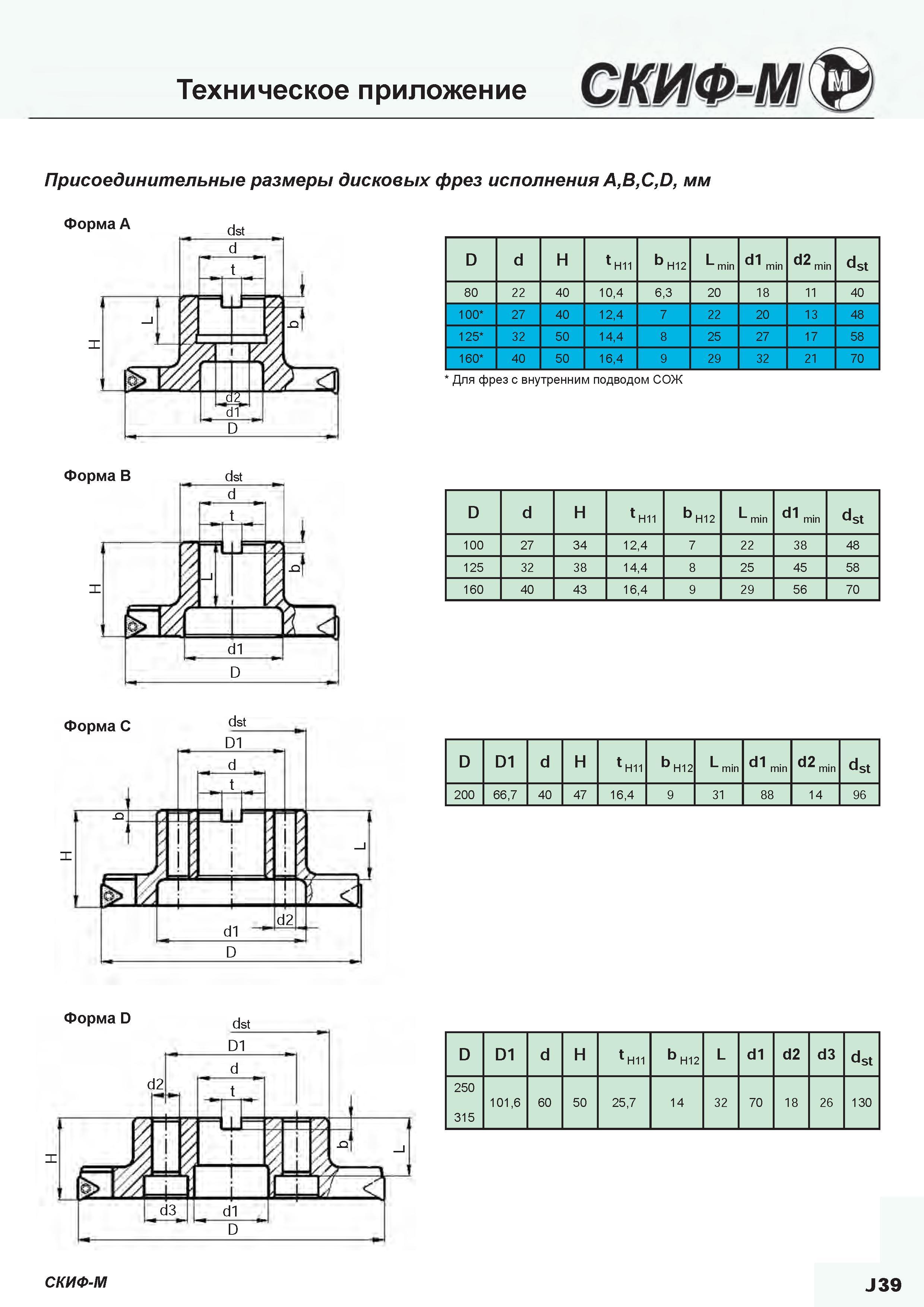

Присоединительные размеры насадных дисковых двусторонних и трехсторонних фрез Исполнения форм A B C D Таблицы с размерными параметрами в миллиметрах мм Форма A dst сБ d d "c 2 i" D D d H t H11 b H12 L min d1 min d2 min dst 80 22 40 104 63 20 18 11 40 100 27 40 124 7 22 20 13 48 125 32 50 144 8 25 27 17 58 160 40 50 164 9 29 32 21 70 Для фрез с внутренним подводом СОЖ Форма B dst Z I d1 D D d H 1 H11 b H12 L min d1 min dst 100 27 34 124 7 22 38 48 125 32 38 144 8 25 45 58 160 40 43 164 9 29 56 70 Форма C dst D1 d t XL d1 d2 D D D1 d H 1 H11 b H12 L min d1 min d2 min dst 200 667 40 47 164 9 31 88 14 96 Форма D dst D D1 d H 1 H11 b H12 L d1 d2 d3 dst 250 315 1016 60 50 257 14 32 70 18 26 130 СКИФ-М J39 d Техническое приложение
