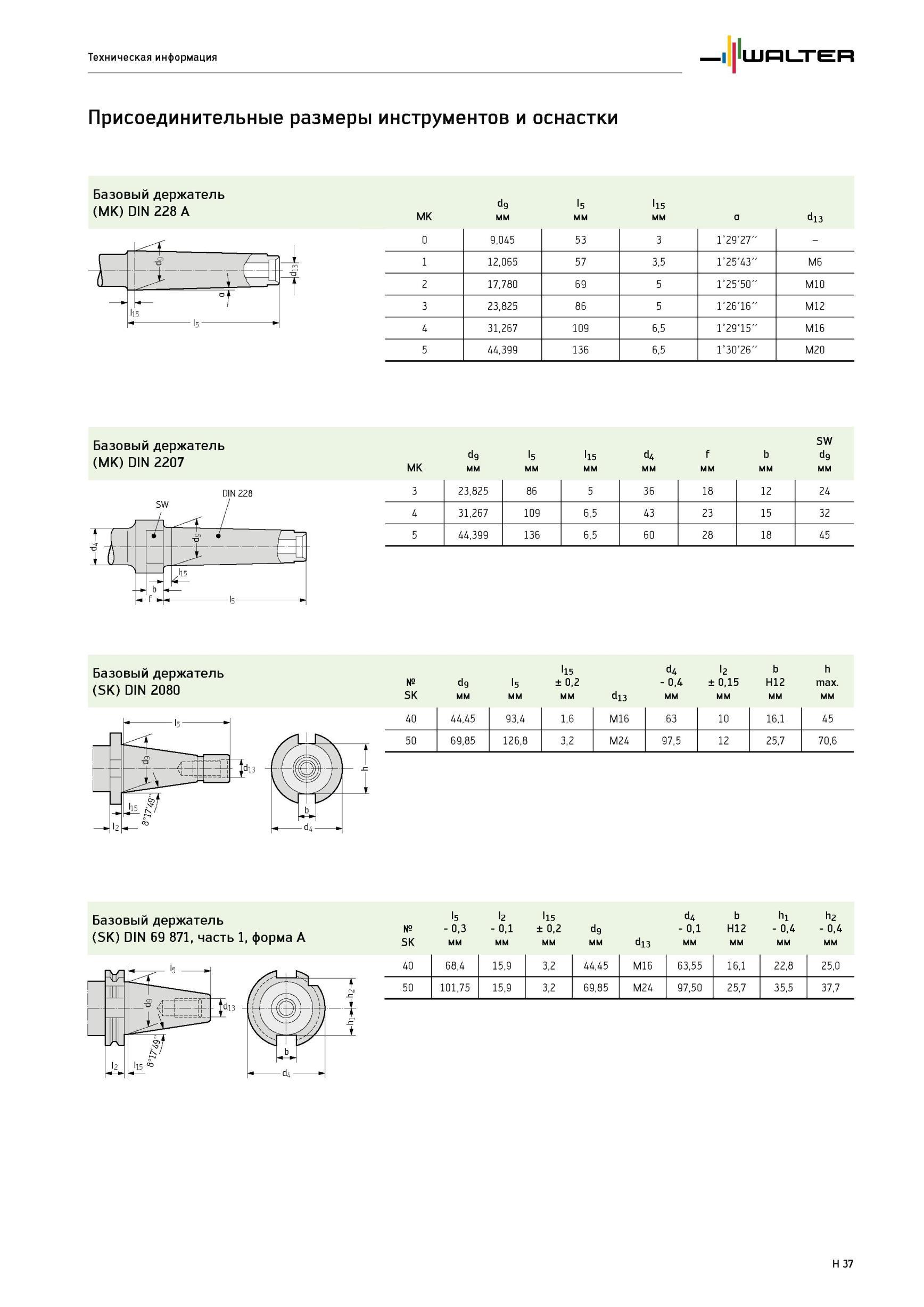

2135 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.H37
Присоединительные размеры инструментов и оснастки Базовый держатель (MK) DIN 228 A Базовый держатель (SK) DIN 69 871, часть 1, форма A Базовый держатель (MK) Присоединительные размеры инструментов и оснастки Базовый держатель (MK) DIN 228 A Базовый держатель (SK) DIN 69 871, часть 1, форма A Базовый держатель (MK) DIN 2207 dg l5 l15 MK мм a d13 0 9,045 53 3 1°29'27" - 1 12,065 57 3,5 1°25'43" M6 2 17,780 69 5 1°25'50" M10 3 23,825 86 5 1°26'16'' M12 4 31,267 109 6,5 1°29'15'' M16 5 44,399 136 6,5 1°30'26'' M20 Базовый держатель (MK) DIN 2207 SW d9 l5 l15 d4 f b d9 MK мм 3 23,825 86 5 36 18 12 24 4 31,267 109 6,5 43 23 15 32 5 44,399 136 6,5 60 28 18 45 DIN 228 Базовый держатель (SK) DIN 2080 № SK dg мм l5 мм l15 ± 0,2 мм d13 d4 - 0,4 мм l2 ± 0,15 мм b H12 мм h max. мм 40 44,45 93,4 1,6 M16 63 10 16,1 45 50 69,85 126,8 3,2 M24 97,5 12 25,7 70,6 Базовый держатель (SK) DIN 69 871, часть 1, форма A l5 l2 l15 d4 b h1 h2 № - 0,3 - 0,1 ± 0,2 d9 - 0,1 H12 - 0,4 - 0,4 SK мм d13 мм 40 68,4 15,9 3,2 44,45 M16 63,55 16,1 22,8 25,0 50 101,75 15,9 3,2 69,85 M24 97,50 25,7 35,5 37,7 H 37 Техническая информация
