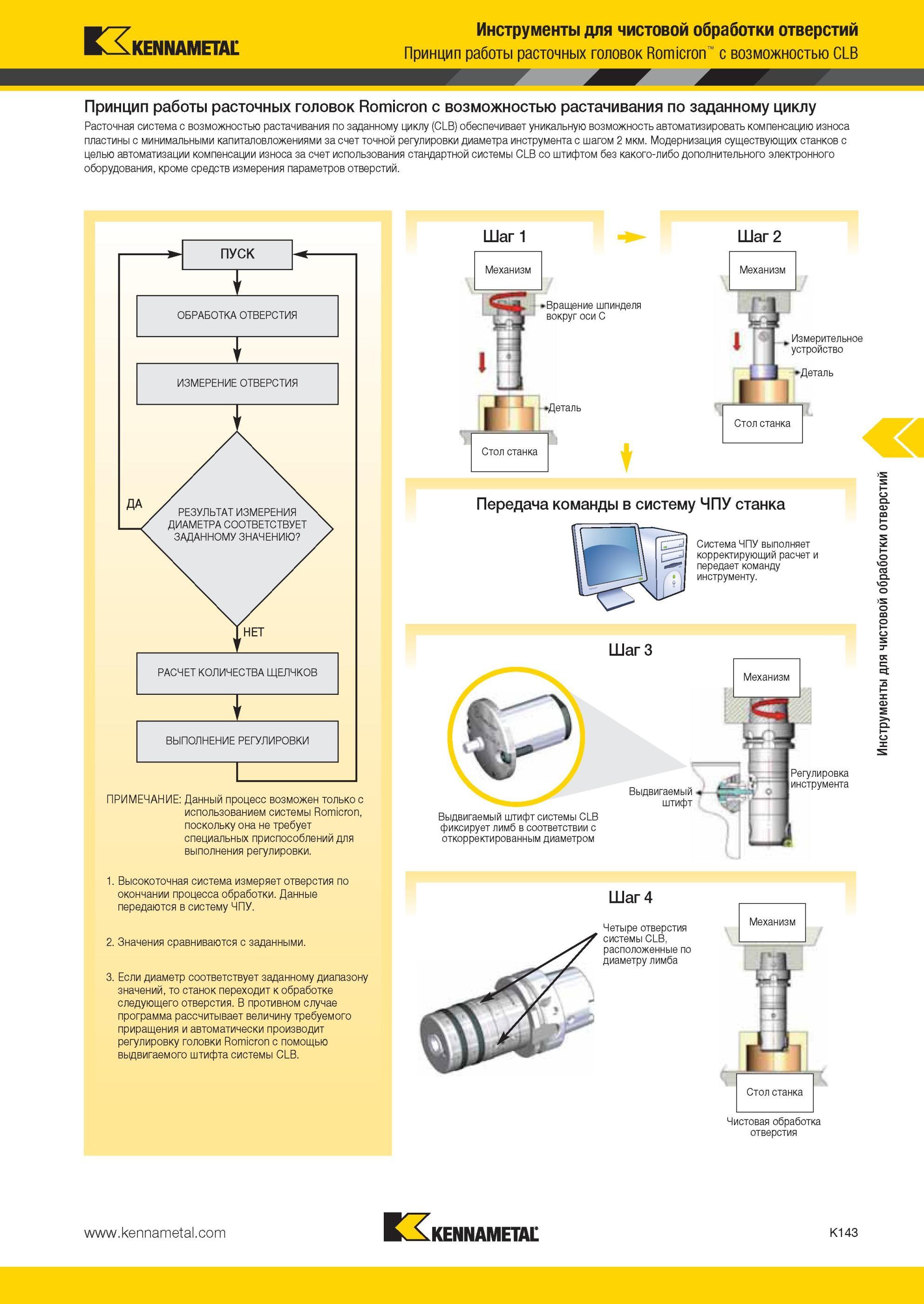

Принцип работы расточных головок Kennametal Romicron с возможностью растачивания по заданному циклу Расточная система с возможностью растачивания по заданному циклу (CLB) обеспечивает уникальную возможность автоматизировать компенсацию износа пластины с минимальными капиталовложениями за счет точной регулировки диаметра инструмента с шагом 2 мкм. Модернизация существующих станков с целью автоматизации компенсации износа за счет использования стандартной системы CLB со штифтом без какого-либо дополнительного электронного оборудования, кроме средств измерения параметров отверстий. ПУСК 1 ОБРАБОТКА ОТВЕРСТИЯ ИЗМЕРЕНИЕ ОТВЕРСТИЯ ДА РЕЗУЛЬТАТ ИЗМЕРЕНИЯ ДИАМЕТРА СООТВЕТСТВУЕТ ЗАДАННОМУ ЗНАЧЕНИЮ jThet РАСЧЕТ КОЛИЧЕСТВА ЩЕЛЧКОВ ВЫПОЛНЕНИЕ РЕГУЛИРОВКИ ПРИМЕЧАНИЕ Данный процесс возможен только с использованием системы Romicron, поскольку она не требует специальных приспособлений для выполнения регулировки. 1. Высокоточная система измеряет отверстия по окончании процесса обработки. Данные передаются в систему ЧПУ. 2. Значения сравниваются с заданными. 3. Если диаметр соответствует заданному диапазону значений, то станок переходит к обработке следующего отверстия. В противном случае программа рассчитывает величину требуемого приращения и автоматически производит регулировку головки Romicron с помощью выдвигаемого штифта системы CLB. Шаг 1 Шаг 2 Механизм Механизм Вращение шпинделя вокруг оси С Деталь t Измерительное устройство Деталь Передача команды в систему ЧПУ станка 1 Система ЧПУ выполняет корректирующий расчет и передает команду инструменту. Шаг3 Выдвигаемый штифт Выдвигаемый штифт системы CLB фиксирует лимб в соответствии с откорректированным диаметром Регулировка инструмента Шаг 4 Чистовая обработка отверстия K143 Инструменты для чистовой обработки отверстий Механизм Четыре отверстия системы CLB, расположенные по диаметру лимба Механизм Стол станка I - Стол станка Стол Инструменты для чистовой обработки отверстий Принцип работы расточных головок Romicron с возможностью CLB станка
