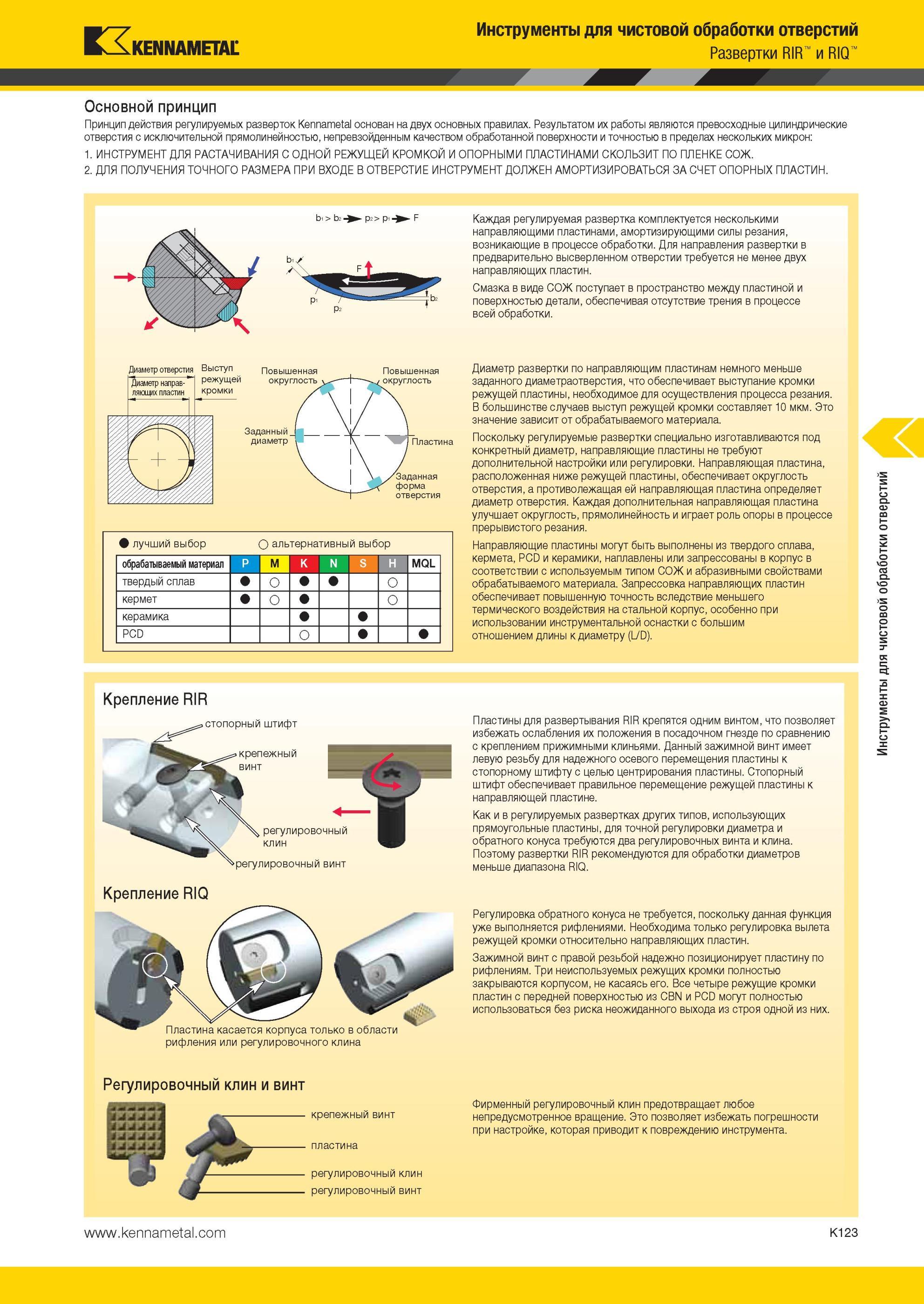

Принцип действия регулируемых разверток Kennametal основан на двух основных правилах Результатом их работы являются превосходные цилиндрические отверстия с исключительной прямолинейностью, непревзойденным качеством обработанной поверхности и точностью в пределах нескольких микрон Инструменты для чистовой обработки отверстий Развертки RIR и RIQ Основной принцип ИНСТРУМЕНТ ДЛЯ РАСТАЧИВАНИЯ С ОДНОЙ РЕЖУЩЕЙ КРОМКОЙ И ОПОРНЫМИ ПЛАСТИНАМИ СКОЛЬЗИТ ПО ПЛЕНКЕ СОЖ. 2. ДЛЯ ПОЛУЧЕНИЯ ТОЧНОГО РАЗМЕРА ПРИ ВХОДЕ В ОТВЕРСТИЕ ИНСТРУМЕНТ ДОЛЖЕН АМОРТИЗИРОВАТЬСЯ ЗА СЧЕТ ОПОРНЫХ ПЛАСТИН. b1 > b2 p2 > p1 F Каждая регулируемая развертка комплектуется несколькими направляющими пластинами, амортизирующими силы резания, возникающие в процессе обработки. Для направления развертки в предварительно высверленном отверстии требуется не менее двух направляющих пластин. Смазка в виде СОЖ поступает в пространство между пластиной и поверхностью детали, обеспечивая отсутствие трения в процессе всей обработки. лучший выбор О альтернативный выбор (О 5 6 CD 5 >s <и (О 00 (S (О 40 (О 6 о P M S H MQL твердый сплав кермет керамика PCD о Диаметр развертки по направляющим пластинам немного меньше заданного диаметраотверстия, что обеспечивает выступание кромки режущей пластины, необходимое для осуществления процесса резания. В большинстве случаев выступ режущей кромки составляет 10 мкм. Это значение зависит от обрабатываемого материала. Поскольку регулируемые развертки специально изготавливаются под конкретный диаметр, направляющие пластины не требуют дополнительной настройки или регулировки. Направляющая пластина, расположенная ниже режущей пластины, обеспечивает округлость отверстия, а противолежащая ей направляющая пластина определяет диаметр отверстия. Каждая дополнительная направляющая пластина улучшает округлость, прямолинейность и играет роль опоры в процессе прерывистого резания. Направляющие пластины могут быть выполнены из твердого сплава, кермета, PCD и керамики, наплавлены или запрессованы в корпус в соответствии с используемым типом СОЖ и абразивными свойствами обрабатываемого материала. Запрессовка направляющих пластин обеспечивает повышенную точность вследствие меньшего термического воздействия на стальной корпус, особенно при использовании инструментальной оснастки с большим отношением длины к диаметру (L/D). Крепление RIR стопорный штифт крепежныи винт регулировочный клин регулировочный винт Пластины для развертывания RIR крепятся одним винтом, что позволяет избежать ослабления их положения в посадочном гнезде по сравнению с креплением прижимными клиньями. Данный зажимной винт имеет левую резьбу для надежного осевого перемещения пластины к стопорному штифту с целью центрирования пластины. Стопорный штифт обеспечивает правильное перемещение режущей пластины к направляющей пластине. Как и в регулируемых развертках других типов, использующих прямоугольные пластины, для точной регулировки диаметра и обратного конуса требуются два регулировочных винта и клина. Поэтому развертки RIR рекомендуются для обработки диаметров меньше диапазона RIQ. Крепление RIQ Пластина касается корпуса только в области рифления или регулировочного клина Регулировка обратного конуса не требуется, поскольку данная функция уже выполняется рифлениями. Необходима только регулировка вылета режущей кромки относительно направляющих пластин. Зажимной винт с правой резьбой надежно позиционирует пластину по рифлениям. Три неиспользуемых режущих кромки полностью закрываются корпусом, не касаясь его. Все четыре режущие кромки пластин с передней поверхностью из CBN и PCD могут полностью использоваться без риска неожиданного выхода из строя одной из них. Регулировочный клин и винт крепежный винт регулировочный клин регулировочный винт Фирменный регулировочный клин предотвращает любое непредусмотренное вращение. Это позволяет избежать погрешности при настройке, которая приводит к повреждению инструмента. пластина K123 Инструменты для чистовой обработки отверстий Заданный, диаметр I Пластина 'Заданная форма отверстия Диаметр отверстия Диаметр направляющих пластин Выступ режущей кромки Повышенная округлость Повышенная округлость обрабатываемый материал
