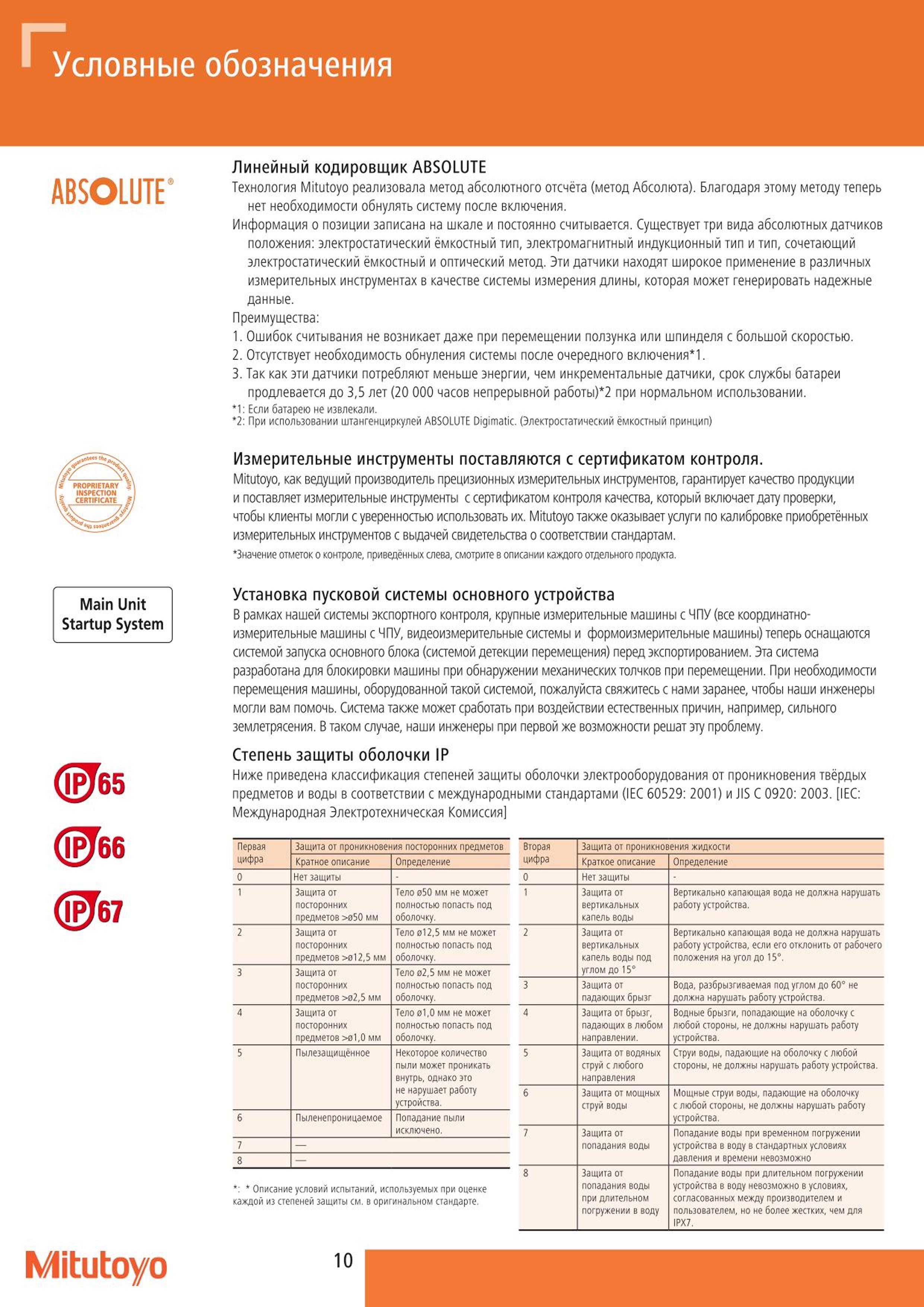

Принятые условные обозначения на страницах каталога измерительной продукции Mitutoyo 2015 на русском языке ABSOLUTE Линейный кодировщик ABSOLUTE Технология Mitutoyo реализовала метод абсолютного отсчёта (метод Абсолюта). Благодаря этому методу теперь нет необходимости обнулять систему после включения. Информация о позиции записана на шкале и постоянно считывается. Существует три вида абсолютных датчиков положения: электростатический ёмкостный тип электромагнитный индукционный тип и тип сочетающий электростатический ёмкостный и оптический метод. Эти датчики находят широкое применение в различных измерительных инструментах в качестве системы измерения длины которая может генерировать надежные данные. Преимущества 1. Ошибок считывания не возникает даже при перемещении ползунка или шпинделя с большой скоростью. 2. Отсутствует необходимость обнуления системы после очередного включения . 3. Так как эти датчики потребляют меньше энергии чем инкрементальные датчики срок службы батареи продлевается до 35 лет (20 ООО часов непрерывной работы) 2 при нормальном использовании. 1: Если батарею не извлекали. 2: При использовании штангенциркулей ABSOLUTE Digimatic. (Электростатический ёмкостный принцип) (Л PROPRIETARY 1 INSPECTION CERTIFICATE Ml Измерительные инструменты поставляются с сертификатом контроля. Mitutoyo как ведущий производитель прецизионных измерительных инструментов гарантирует качество продукции и поставляет измерительные инструменты с сертификатом контроля качества который включает дату проверки чтобы клиенты могли с уверенностью использовать их. Mitutoyo также оказывает услуги по калибровке приобретённых измерительных инструментов с выдачей свидетельства о соответствии стандартам. Значение отметок о контроле приведённых слева смотрите 8 описании каждого отдельного продукта. Main Unit Startup System ( Гб5 (Q3J66 (p57 Mitutoyo Установка пусковой системы основного устройства В рамках нашей системы экспортного контроля крупные измерительные машины с ЧПУ (все координатноизмерительные машины с ЧПУ видеоизмерительные системы и формоизмерительные машины) теперь оснащаются системой запуска основного блока (системой детекции перемещения) перед экспортированием. Эта система разработана для блокировки машины при обнаружении механических толчков при перемещении. При необходимости перемещения машины оборудованной такой системой пожалуйста свяжитесь с нами заранее чтобы наши инженеры могли вам помочь. Система также может сработать при воздействии естественных причин например сильного землетрясения. В таком случае наши инженеры при первой же возможности решат эту проблему. Степень защиты оболочки IP Ниже приведена классификация степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международными стандартами (IEC 60529: 2001) и JIS С 0920: 2003. IEC: Международная Электротехническая Комиссия Первая цифра Защита от проникновения посторонних предметов Кратное описание Определение 0 Нет защиты 1 Защита от посторонних предметов 050 мм Тело о50 мм не может полностью попасть под оболочку. 2 Защита от посторонних предметов 0125 мм Тело 0125 мм не может полностью попасть под оболочку. 3 Защита от посторонних предметов о25 мм Тело 025 мм не может полностью попасть под оболочку. 4 Защита от посторонних предметов 010 мм Тело 010 мм не может полностью попасть под оболочку. 5 Пылезащищённое Некоторое количество пыли может проникать внутрь однако это не нарушает работу устройства. 6 Пыленепроницаемое Попадание пыли исключено. 7 8 Описание условий испытаний используемых при оценке каждой из степеней защиты см. в оригинальном стандарте. Вторая цифра Защита от проникновения жидкости Краткое описание Определение 0 Нет защиты 1 Защита от вертикальных капель воды Вертикально капающая вода не должна нарушать работу устройства. 2 Защита от вертикальных капель воды под углом до 15 Вертикально капающая вода не должна нарушать работу устройства если его отклонить от рабочего положения на угол до 15. 3 Защита от падающих брызг Вода разбрызгиваемая под углом до 60 не должна нарушать работу устройства. 4 Защита от брызг падающих в любом направлении. Водные брызги попадающие на оболочку с любой стороны не должны нарушать работу устройства. 5 Защита от водяных струй с любого направления Струи воды падающие на оболочку с любой стороны не должны нарушать работу устройства. 6 Защита от мощных струй воды Мощные струи воды падающие на оболочку с любой стороны не должны нарушать работу устройства. 7 Защита от попадания воды Попадание воды при временном погружении устройства в воду в стандартных условиях давления и времени невозможно 8 Защита от попадания воды при длительном погружении в воду Попадание воды при длительном погружении устройства в воду невозможно в условиях согласованных между производителем и пользователем но не более жестких чем для IPX7. 10
