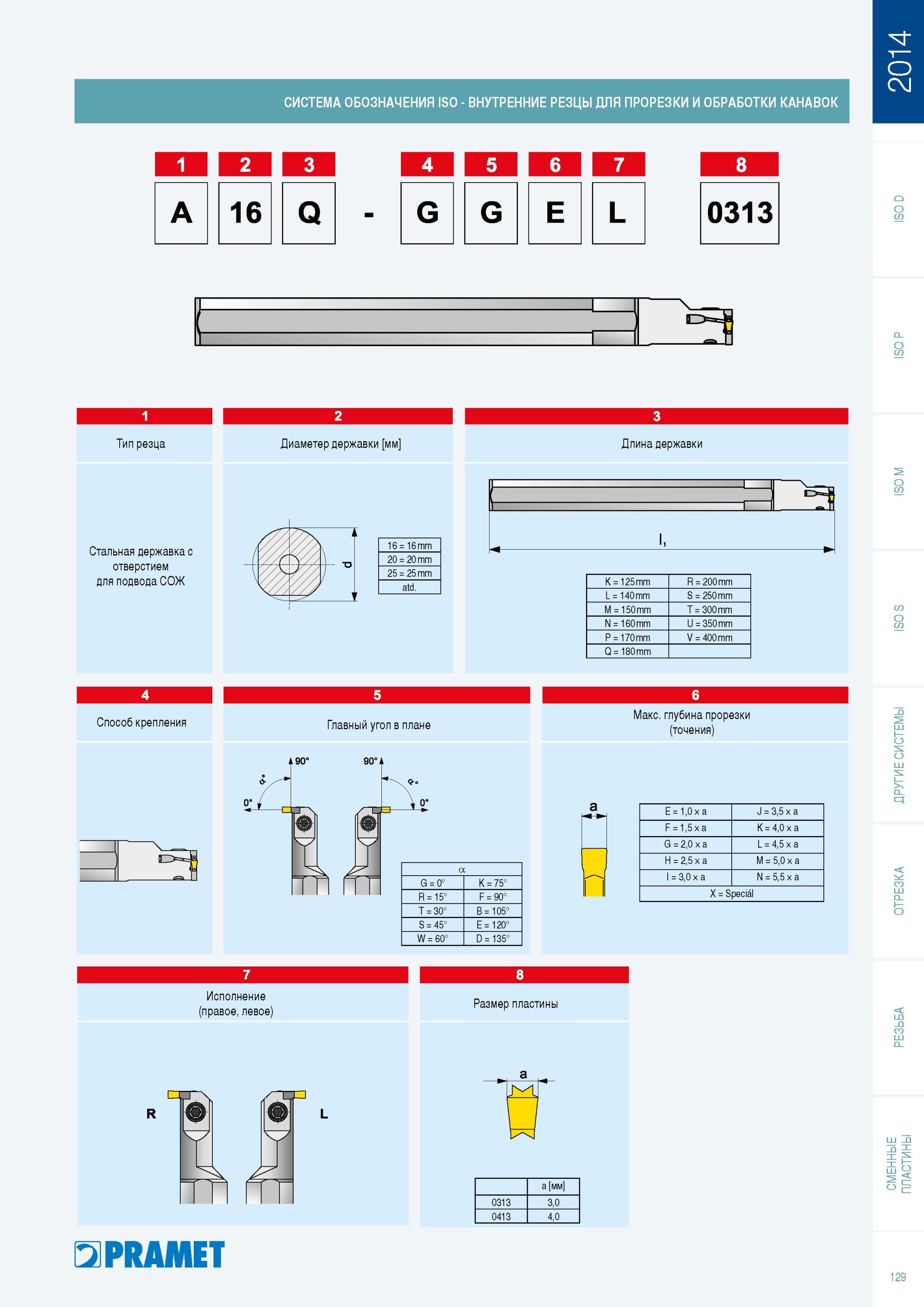

Принятая система обозначения внутреннего токарного металлорежущего инструмента чешской компании Pramet для прорезки и обработки канавок Тип расточного резца Диаметр державки [мм] Длина державки Стальная державка с отверстием для подвода СОЖ 16 = 16 mm 20 = 20 mm 25 = 25 mm atd. K = 125 mm R = 200 mm L = 140 mm S = 250 mm M = 150 mm T = 300 mm N = 160 mm U = 350 mm P = 170 mm V = 400 mm Q = 180 mm Способ крепления Главный угол в плане a K = 75° R = 15° “П T B = 105° S = 45° E = 120° 0° CD S D = 135° Макс. глубина прорезки (точения E = 1,0 x a J = 3,5 x a F = 1,5 x a K = 4,0 x a G = 2,0 x a L = 4,5 x a H = 2,5 x a M = 5,0 x a I = 3,0 x a N = 5,5 x a X = SpeciaI Исполнение (правое, левое Oil \ / 1 -I R к А У L Размер плас а и ины a [мм] 0313 3,0 0413 4,0 PRAMET 129 4 5 в 7 8 G G Е L 0313 1 2 3 А 16 Q X. СИСТЕМА ОБОЗНАЧЕНИЯ РЕЖУЩЕГО ИНСТРУМЕНТА ПО ISO ВНУТРЕННИЕ РЕЗЦЫ ДЛЯ ПРОРЕЗКИ И ОБРАБОТКИ КАНАВОК
