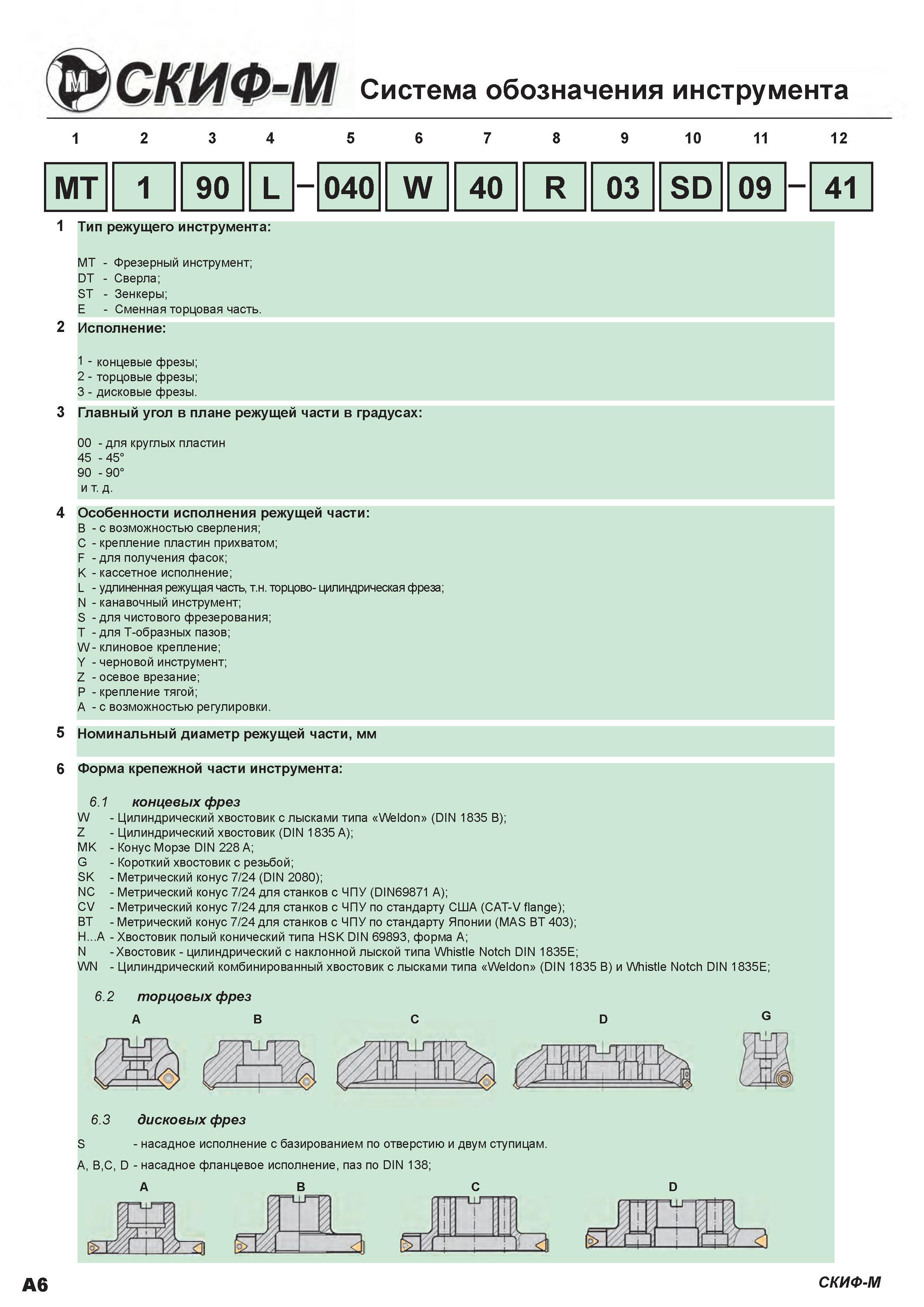

Принятая система обозначения инструмента СКИФ-М Тип режущего инструмента MT Фрезерный инструмент DT Сверла ST Зенкеры E Сменная торцовая часть. 2 Исполнение 1 концевые фрезы 2 торцовые фрезы 3 дисковые фрезы. 3 Главный угол в плане режущей части в 00 для круглых пластин 45 45 90 90 4 Особенности исполнения режущей части B с возможностью сверления C крепление пластин прихватом F для получения фасок K кассетное исполнение L удлиненная режущая часть т.н. торцово- цилиндрическая фреза N канавочный инструмент S для чистового фрезерования T для Т-образных пазов W клиновое крепление Y черновой инструмент Z осевое врезание P крепление тягой A с возможностью регулировки. 5 Номинальный диаметр режущей части мм 6 Форма крепежной части инструмента 6.1 концевых фрез W Цилиндрический хвостовик с лысками типа Weldon (DIN 1835 B) Z Цилиндрический хвостовик (DIN 1835 A) MK Конус Морзе DIN 228 A G Короткий хвостовик с резьбой SK Метрический конус 7/24 (DIN 2080) NC Метрический конус 7/24 для станков с ЧПУ (DIN69871 A) CV Метрический конус 7/24 для станков с ЧПУ по стандарту США (CAT-V flange) BT Метрический конус 7/24 для станков с ЧПУ по стандарту Японии (MAS BT 403) H...A Хвостовик полый конический типа HSK DIN 69893 форма А N Хвостовик цилиндрический с наклонной лыской типа Whistle Notch DIN 1835E WN Цилиндрический комбинированный хвостовик с лысками типа Weldon (DIN 1835 B) и Whistle Notch DIN 1835E торцовых фрез AB дисковых фрез S насадное исполнение с базированием по отверстию и двум ступицам. A BC D насадное фланцевое исполнение паз по DIN 138 А В С D A6 СКИФ-М 1 2 3 4 5 6 7 8 9 10 11 12 MT 1 90 L 040 W 40 R 03 SD 09 41 1
