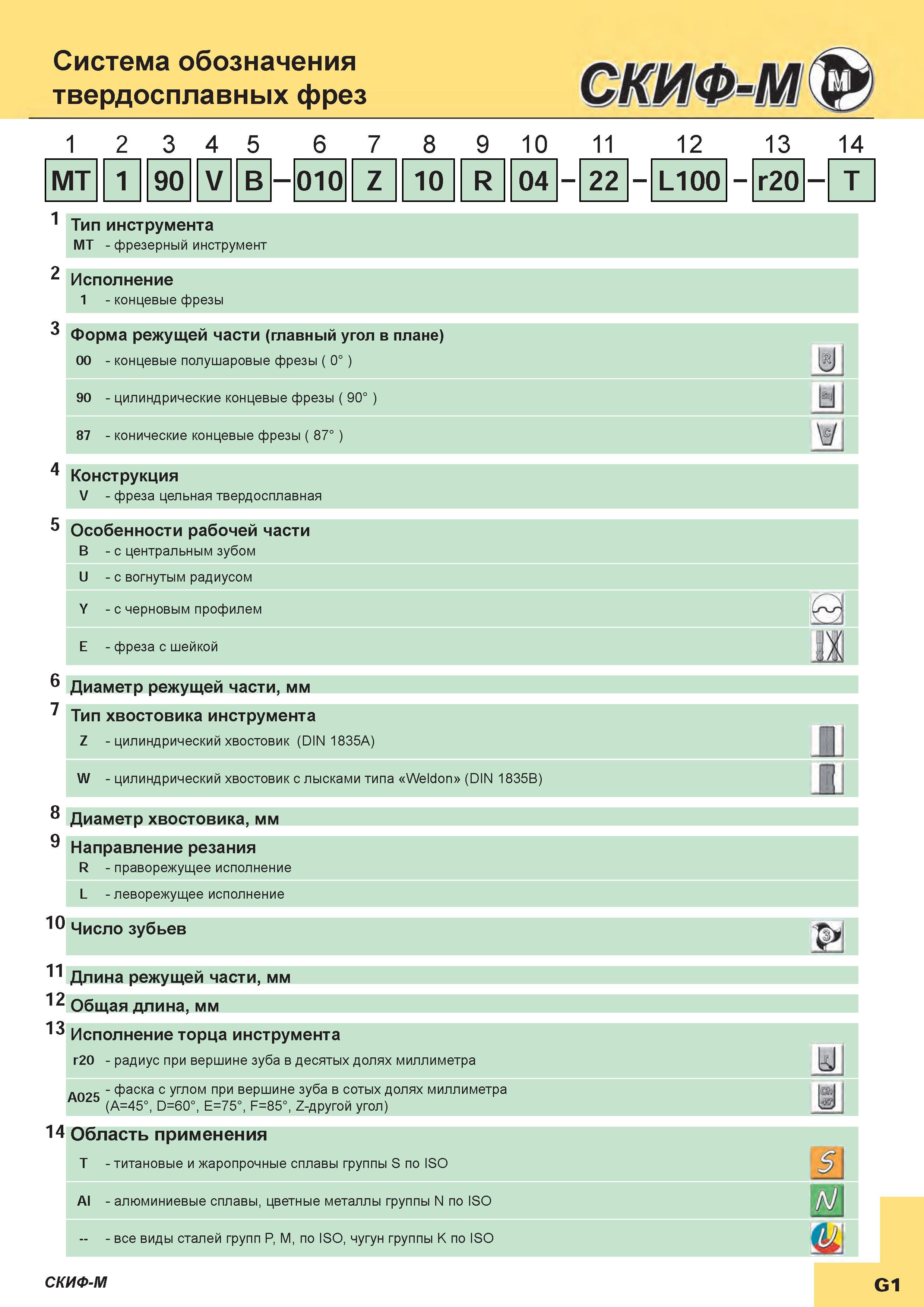

Принятая система кодирования обозначения твердосплавных концевых монолитных фрез SKIF-M Тип инструмента MT фрезерный инструмент 2 Исполнение 1

Принятая система кодирования обозначения твердосплавных концевых монолитных фрез SKIF-M Тип инструмента MT фрезерный инструмент 2 Исполнение 1

Принятая система кодирования обозначения твердосплавных концевых монолитных фрез SKIF-M Тип инструмента MT фрезерный инструмент 2 Исполнение 1 концевые фрезы 3 Форма режущей части (главный угол в плане) 00 концевые полушаровые фрезы ( 0 ) 90 цилиндрические концевые фрезы ( 90 ) 87 конические концевые фрезы ( 87 ) 4 Конструкция V фреза цельная твердосплавная 5 Особенности рабочей части B с центральным зубом U с вогнутым радиусом Y с черновым профилем E фреза с шейкой 6 Диаметр режущей части мм 7 Тип хвостовика инструмента Z цилиндрический хвостовик (DIN 1835A) W цилиндрический хвостовик с лысками типа Weldon (DIN 1835B) 8 Диаметр хвостовика мм 9 Направление резания R праворежущее исполнение L леворежущее исполнение 10 Число зубьев 11 Длина режущей части мм 12 Общая длина мм 13 Исполнение торца инструмента r20 радиус при вершине зуба в десятых долях миллиметра A025 фаска с углом при вершине зуба в сотых долях миллиметра A025 (A45 D60 E75 F85 Z-другой угол) 14 Область применения T титановые и жаропрочные сплавы S по ISO Al алюминиевые сплавы цветные металлы N по ISO все виды сталей P M по ISO чугун K по ISO и и СКИФ-М G1 тмФ-т 1 2 3 4 5 6 7 8 9 10 11 12 13 14 MT 1 90 V B 010 Z 10 R 04 22 L100 r20 T 1
