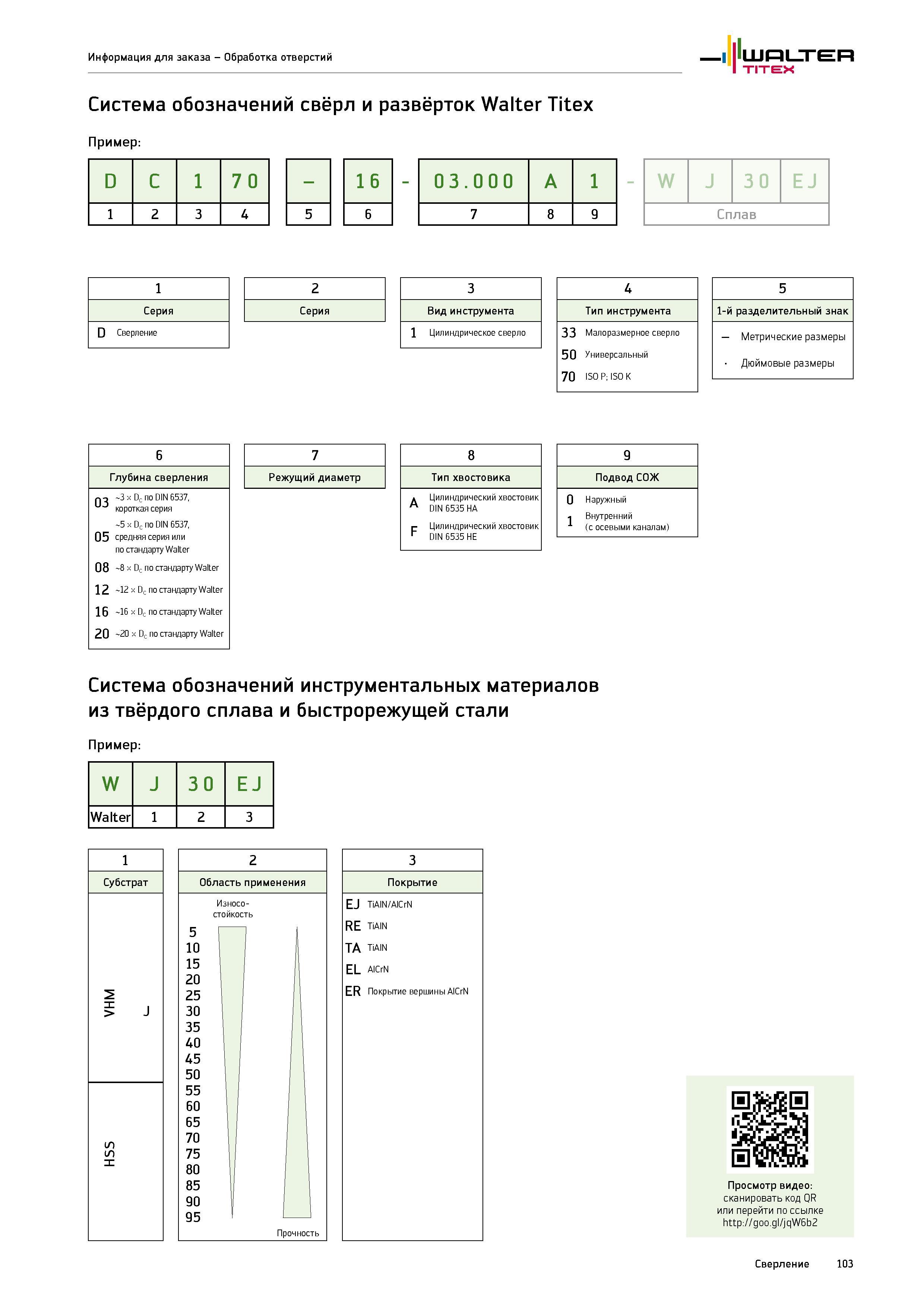

Принятая немецким производителем система обозначений свёрл и развёрток Walter Titex Пример кодирования осевого режущего инструмента _ Серия D Сверление 2 Серия 3 Вид инструмента 1 Цилиндрическое сверло 4 Тип инструмента 33 Малоразмерное сверло 50 Универсальный 70 ISO P; ISO K 5 1-й разделительный знак Метрические размеры Дюймовые размеры 6 Глубина сверления 03 3 X Dc по DIN 6537 короткая серия 5 x Dc по DIN 6537 05 средняя серия или по стандарту Walter 08 8 x Dc по стандарту Walter 12 12 x Dc по стандарту Walter 16 16 x Dc по стандарту Walter 20 20 x Dc по стандарту Walter 7 Режущий диаметр 8 Тип хвостовика A Цилиндрический хвостовик A DIN 6535 HA F Цилиндрический хвостовик F DIN 6535 HE 9 Подвод СОЖ 0 Наружный 1 Внутренний (с осевыми каналам) Система обозначений инструментальных материалов из твёрдого сплава и быстрорежущей стали Пример W J 30 EJ Walter 1 2 3 Субстрат 1 j 3 Покрытие EJ TiAlN AlCrN RE TiAlN TA TiAlN EL AlCrN ER Покрытие вершины AlCrN jqW6b2 Сверление 103 Информация для заказа Обработка отверстий Пример Walter Titex D C 1 7 0 1 2 3 4 16 03.000 A 1 7 8 9 W J 30 EJ Сплав 5 6 1
