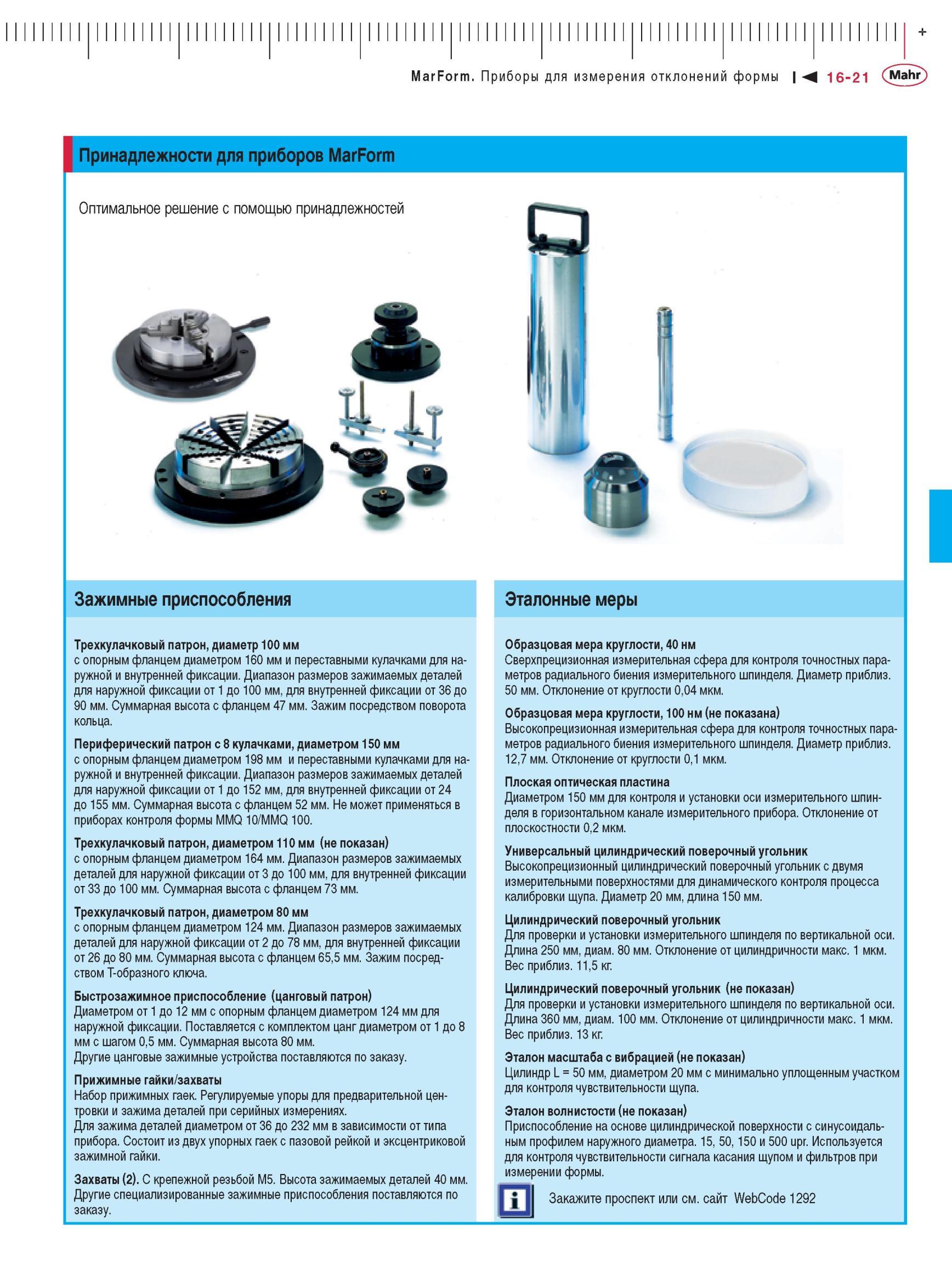

Принадлежности для приборов MarForm Оптимальное решение с помощью принадлежностей зажимные приспособления Трехкулачковый патрон, диаметр 100 мм с опорным фланцем диаметром 160 мм и переставными кулачками для наружной и внутренней фиксации. Диапазон размеров зажимаемых деталей для наружной фиксации от 1 до 100 мм, для внутренней фиксации от 36 до 90 мм. Суммарная высота с фланцем 47 мм. Зажим посредством поворота кольца. Периферический патрон с 8 кулачками, диаметром 150 мм с опорным фланцем диаметром 198 мм и переставными кулачками для наружной и внутренней фиксации. Диапазон размеров зажимаемых деталей для наружной фиксации от 1 до 152 мм, для внутренней фиксации от 24 до 155 мм. Суммарная высота с фланцем 52 мм. Не может применяться в приборах контроля формы MMQ 10/MMQ 100. Трехкулачковый патрон, диаметром 110 мм (не показан) с опорным фланцем диаметром 164 мм. Диапазон размеров зажимаемых деталей для наружной фиксации от 3 до 100 мм, для внутренней фиксации от 33 до 100 мм. Суммарная высота с фланцем 73 мм. Трехкулачковый патрон, диаметром 80 мм с опорным фланцем диаметром 124 мм. Диапазон размеров зажимаемых деталей для наружной фиксации от 2 до 78 мм, для внутренней фиксации от 26 до 80 мм. Суммарная высота с фланцем 65,5 мм. Зажим посредством Т-образного ключа. Быстрозажимное приспособление (цанговый патрон) Диаметром от 1 до 12 мм с опорным фланцем диаметром 124 мм для наружной фиксации. Поставляется с комплектом цанг диаметром от 1 до 8 мм с шагом 0,5 мм. Суммарная высота 80 мм. Другие цанговые зажимные устройства поставляются по заказу. Прижимные гайки/захваты Набор прижимных гаек. Регулируемые упоры для предварительной центровки и зажима деталей при серийных измерениях. Для зажима деталей диаметром от 36 до 232 мм в зависимости от типа прибора. Состоит из двух упорных гаек с пазовой рейкой и эксцентриковой зажимной гайки. захваты (2). С крепежной резьбой M5. Высота зажимаемых деталей 40 мм. Другие специализированные зажимные приспособления поставляются по заказу. эталонные меры Образцовая мера круглости, 40 нм Сверхпрецизионная измерительная сфера для контроля точностных параметров радиального биения измерительного шпинделя. Диаметр приблизительно 50 мм. Отклонение от круглости 0,04 мкм. Образцовая мера круглости, 100 нм (не показана) Высокопрецизионная измерительная сфера для контроля точностных параметров радиального биения измерительного шпинделя. Диаметр приблиз. 12,7 мм. Отклонение от круглости 0,1 мкм. Плоская оптическая пластина Диаметром 150 мм для контроля и установки оси измерительного шпинделя в горизонтальном канале измерительного прибора. Отклонение от плоскостности 0,2 мкм. Универсальный цилиндрический поверочный угольник Высокопрецизионный цилиндрический поверочный угольник с двумя измерительными поверхностями для динамического контроля процесса калибровки щупа. Диаметр 20 мм, длина 150 мм. Цилиндрический поверочный угольник Для проверки и установки измерительного шпинделя по вертикальной оси. Длина 250 мм, диам. 80 мм. Отклонение от цилиндричности максимально 1 мкм. Вес приблизительно 11,5 кг. Цилиндрический поверочный угольник (не показан) Для проверки и установки измерительного шпинделя по вертикальной оси. Длина 360 мм, диам. 100 мм. Отклонение от цилиндричности макс. 1 мкм. Вес приблиз. 13 кг. эталон масштаба с вибрацией (не показан) Цилиндр L = 50 мм, диаметром 20 мм с минимально уплощенным участком для контроля чувствительности щупа. эталон волнистости (не показан) Приспособление на основе цилиндрической поверхности с синусоидальным профилем наружного диаметра. 15, 50, 150 и 500 upr. Используется для контроля чувствительности сигнала касания щупом и фильтров при измерении формы. 1292 MarForm. Приборы для измерения отклонений формы
