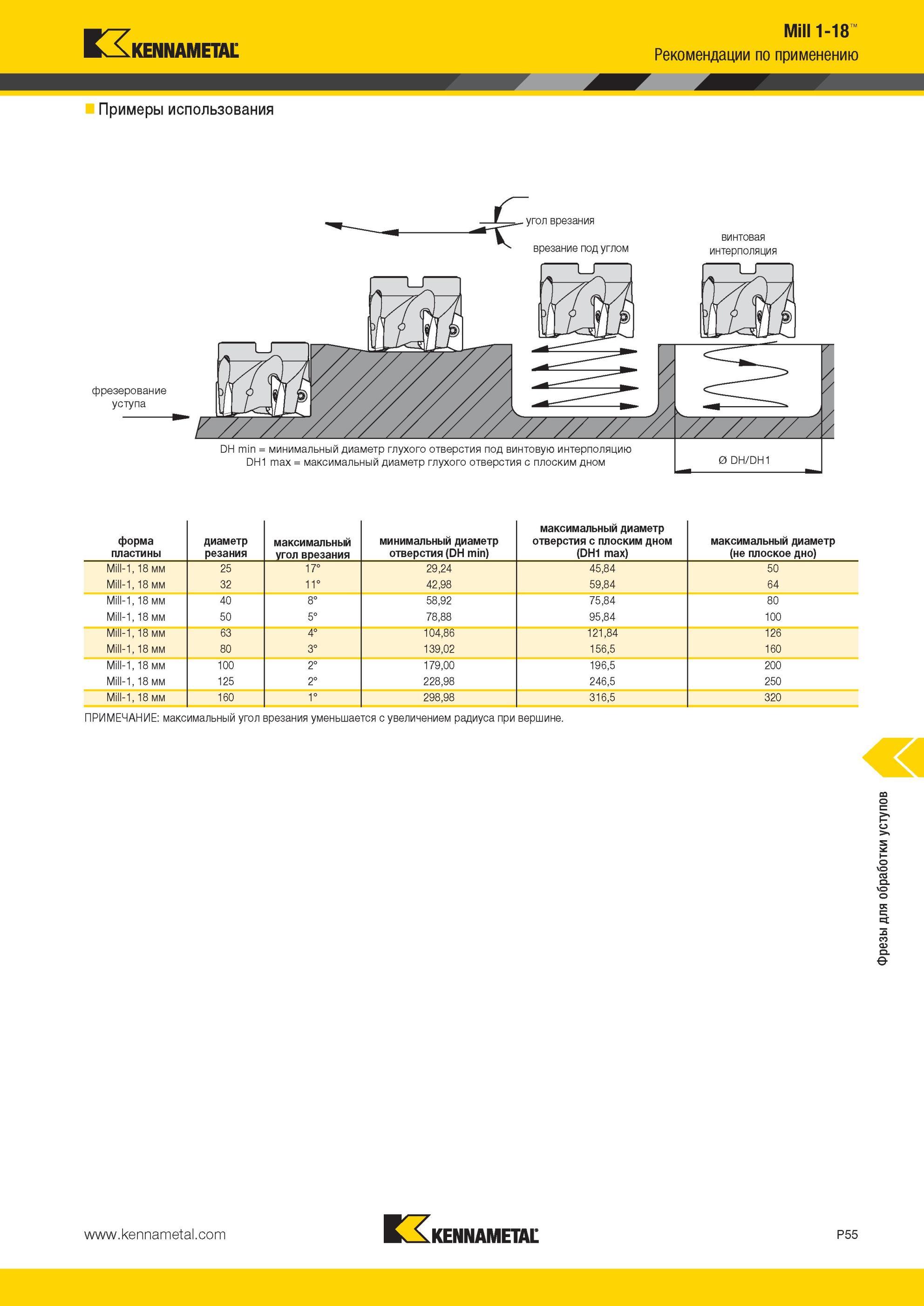

Примеры использования Kennametal Mill 1-18 Рекомендации по применению фрезерование уступа f угол врезания врезание под углом винтовая интерполяция DH

Примеры использования Kennametal Mill 1-18 Рекомендации по применению фрезерование уступа f угол врезания врезание под углом винтовая интерполяция DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DH1 max = максимальный диаметр глухого отверстия с плоским дном форма пластины диаметр резания максимальный угол врезания минимальный диаметр отверстия (DH min) максимальный диаметр отверстия с плоским дном (DH1 max) максимальный диаметр (не плоское дно) M ll-1, 18 мм 25 17° 29,24 45,84 50 M ll-1, 18 мм 32 11° 42,98 59,84 64 M ll-1, 18 мм 40 8° 58,92 75,84 80 M ll-1, 18 мм 50 5° 78,88 95,84 100 M ll-1, 18 мм 63 4° 104,86 121,84 126 M ll-1, 18 мм 80 3° 139,02 156,5 160 M ll-1, 18 мм 100 2° 179,00 196,5 200 M ll-1, 18 мм 125 2° 228,98 246,5 250 M ll-1, 18 мм 160 1° 298,98 316,5 320 ПРИМЕЧАНИЕ максимальный угол врезания уменьшается с увеличением радиуса при вершине. P55 Фрезы для обработки уступов
