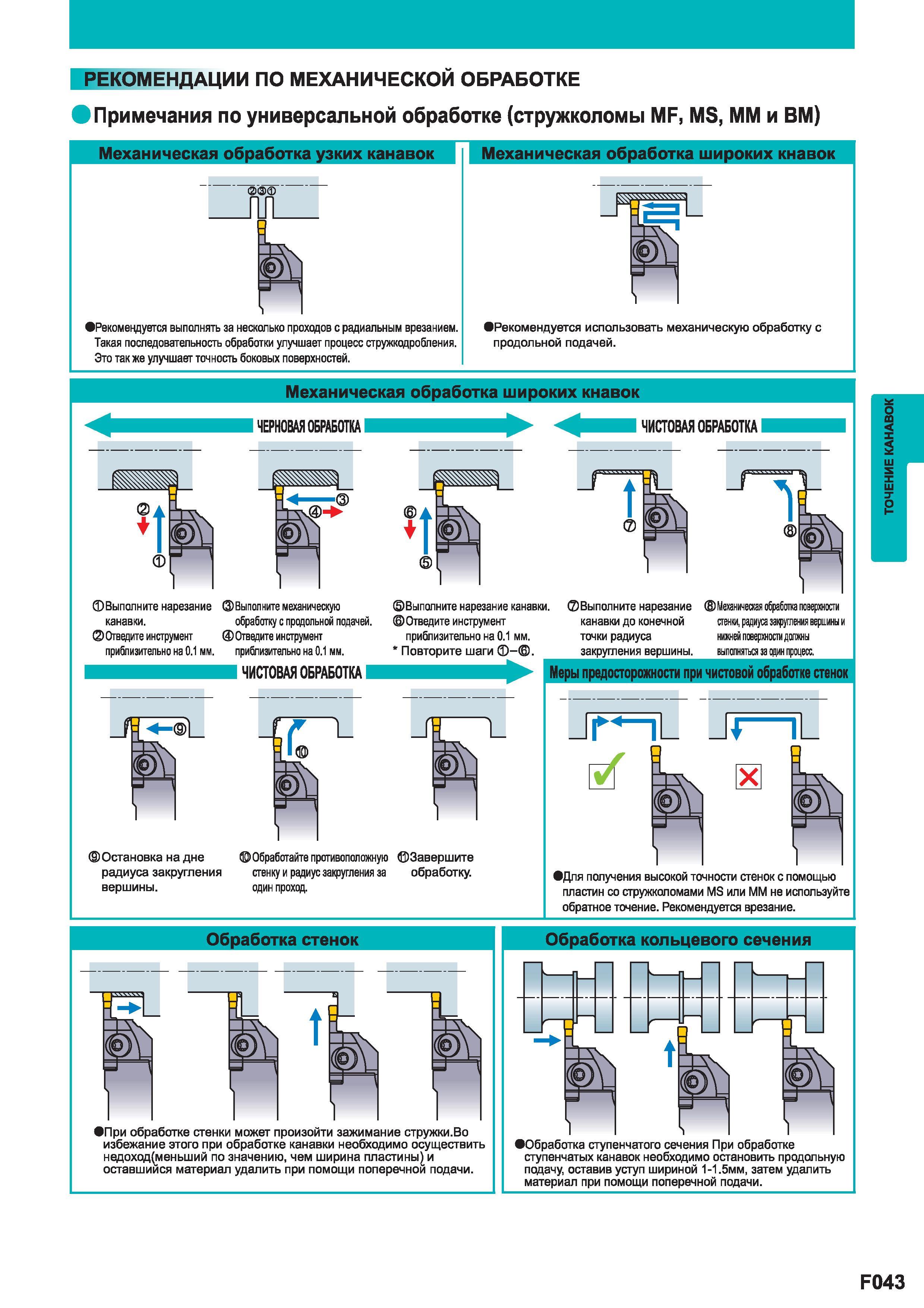

Примечания Mitsubishi по универсальной обработке (стружколомы MF MS ММ и ВМ) Механическая обработка узких канавок Рекомендуется выполнять за несколько проходов с радиальным врезанием. Такая последовательность обработки улучшает процесс стружкодробпения. Это так же улучшает точность боковых поверхностей. Механическая обработка широких кнавок Рекомендуется использовать механическую обработку с продольной подачей. Механическая обработка широких кнавок ЧЕРНОВАЯ ОБРАБОТКА ЧИСТОВАЯ ОБРАБОТКА J 1 Выполните нарезание канавки. Отведите инструмент приблизительно на 0.1 мм. Выполните механическую обработку с продольной подачей. Отводите инструмент приблизительно на 0.1 мм. ЧИСТОВАЯ ОБРАБОТКА Выполните нарезание канавки. Отведите инструмент приблизительно на 0.1 мм. Повторите шаги - Выполните нарезание канавки до конечной точки радиуса закругления вершины. стенки радиуса закругления вершины и нижней поверхности должны выполняться за один процесс. Остановка на дне радиуса закругления вершины. Обработайте противоположную Завершите стенку и радиус закругления за обработку один проход. Меры предосторожности при чистовой обработке стенок Для получения высокой точности стенок с помощью пластин стружколомами MS или ММ не используйте обратное точение. Рекомендуется врезание. Обработка стенок При обработке стенки может произойти зажимание стружки.Во избежание этого при обработке канавки необходимо осуществить недоход(меныиий по значению чем ширина пластины) и оставшийся материал удалить при помощи поперечной подачи. Обработка кольцевого сечения Юбработка ступенчатого сечения При обработке ступенчатых канавок необходимо остановить продольную подачу оставив уступ шириной 1-15мм затем удалить материал при помощи поперечной подачи. F043 ТОЧЕНИЕ КАНАВОК РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ
