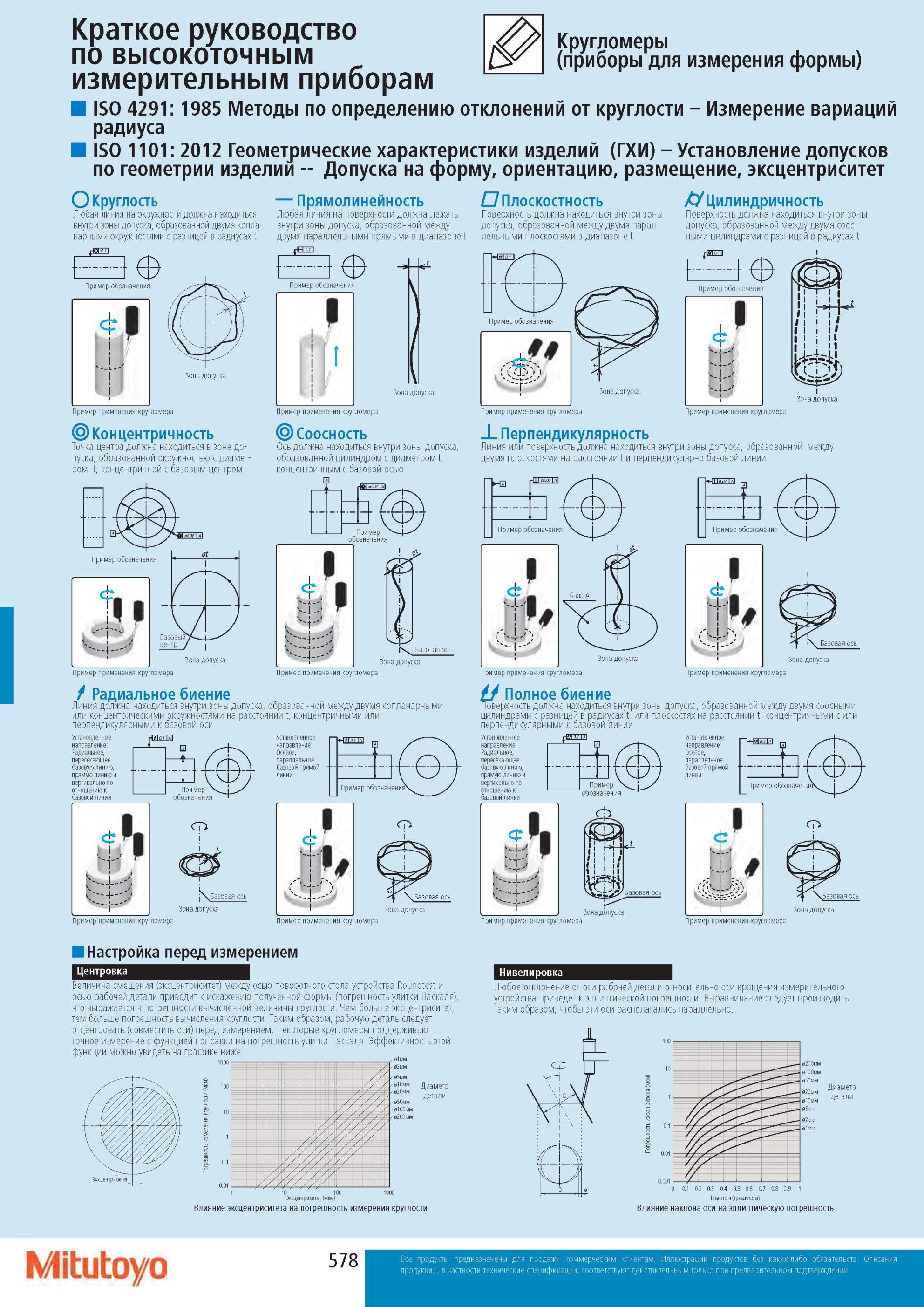

Приборы для измерения формы Кругломеры Краткое руковоДство ПО ВЫСОКОТОЧНЫМ измерительным приборам ISO 4291 1985 Методы по определению отклонений от круглости - Измерение вариаций радиуса ISO 1101 2012 Геометрические характеристики изделий (ГХИ) - Установление допусков по геометрии изделий Допуска на форму, ориентацию, размещение, эксцентриситет О Круглость Любая линия на окружности должна находиться внутри зоны допуска, образованной двумя копла-нарными окружностями с разницей в радиусах Пример обозначения Ф1 1 Пример обозначения 1 Зона g опуска Прямолинейность Любая линия на поверхности должна лежать внутри зоны допуска, образованной между двумя параллельными прямыми в диапазоне rffiD О Плоскостность Поверхность должна находиться внутри зоны допуска, образованной между двумя параллельными плоскостями в диапазоне /У Цилиндричность Поверхность должна находиться внутри зоны допуска, образованной между двумя соосными цилиндрами с разницей в радиусах Зона допуска Пример применения кругломера Концентричность Точка центра должна находиться в зоне допуска, образованной окружностью с диаметром t, концентричной с базовым центром Пример применения кругломера Соосность Ось должна находиться внутри зоны допуска, образованной цилиндром с диаметром t, концентричным с базовой осью /гС иУс 0t 1 с и Баз цен ( с выоС. Зона опуска Пример применения кругломера a ЩЯ обозначения р. А 1 '1 А Г - 1т > f Базовая ось Зона допуска Пример применения кругломера Радиальное биение Линия должна находиться внутри зоны допуска, образованной между двумя копланарными или концентрическими окружностями на расстоянии t, концентричными или перпендикулярными к базовой оси Установленное направление Радиальное, Установленное направление Осевое, ” -EEllQ пересекающее базовую линию, прямую линию и W параллельное + А-4 [7Т линии ГФТ вертикально по отношению к ример Пример обозначениям У базовой линии обозначения I о i г 1 Jp j\ Базовая ось 1 i гМ > л Базовая ось 1 Зона допуска 1 Зона допуска Нди ./ ример обозн чения Зона допуска 4f г Пример применения кругломера I Пример обозначения I Пример применения кругломера L Перпендикулярность Линия или поверхность должна находиться внутри зоны допуска, образованной между двумя плоскостями на расстоянии и перпендикулярно базовой линии 43 0O.qs\a СЛ v±7 ТПример обозначения База A 1 \) I V 'X- у -л- 1 Зона допуска Пример применения кругломера -Ш0 0\3 3 н4 Пример обозначения 1 У "\'У 1 ось Зона допуска Пример применения кругломера Полное биение Поверхность должна находиться внутри зоны допуска, образованной между двумя соосными цилиндрами с разницей в радиусах t, или плоскостях на расстоянии t, концентричными с или перпендикулярными к базовой линии Установленное направление Радиальное, пересекающее базовую линию, прямую линию и вертикально по отношению к базовой линии fWia 1 31 Установленное 3 3 НМ 1 /]\ параллельное jг базовой прямой Пример Пример обозначения обозначения сР Н; "t" СТ> i ось Зона допуска 1 З t 1/ i Щ, она допуска Базовая ось г 1 Пример применения кругломера Пример применения кругломера Пример применения кругломера Пример применения кругломера Зона допуска Настройка перед измерением Центровка Величина смещения (эксцентриситет) между осью поворотного стола устройства Roundtest и осью рабочей детали приводит к искажению полученной формы (погрешность улитки Паскаля), что выражается в погрешности вычисленной величины круглости. Чем больше эксцентриситет, тем больше погрешность вычисления круглости. Таким образом, рабочую деталь следует отцентровать (совместить оси) перед измерением. Некоторые кругломеры поддерживают точное измерение с функцией поправки на погрешность улитки Паскаля. Эффективность этой функции можно увидеть на графике ниже. Диаметр детали Нивелировка Любое отклонение от оси рабочей детали относительно оси вращения измерительного устройства приведет к эллиптической погрешности. Выравнивание следует производить таким образом, чтобы эти оси располагались параллельно. Эксцентриситет (мкм) Влияние эксцентриситета на погрешность измерения круглости 0200мм 0100мм 050мм 020мм 010мм 05мм Диаметр детали 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 Наклон (градусов) Влияние наклона оси на эллиптическую погрешность 02мм 01мм Mitutoyo
