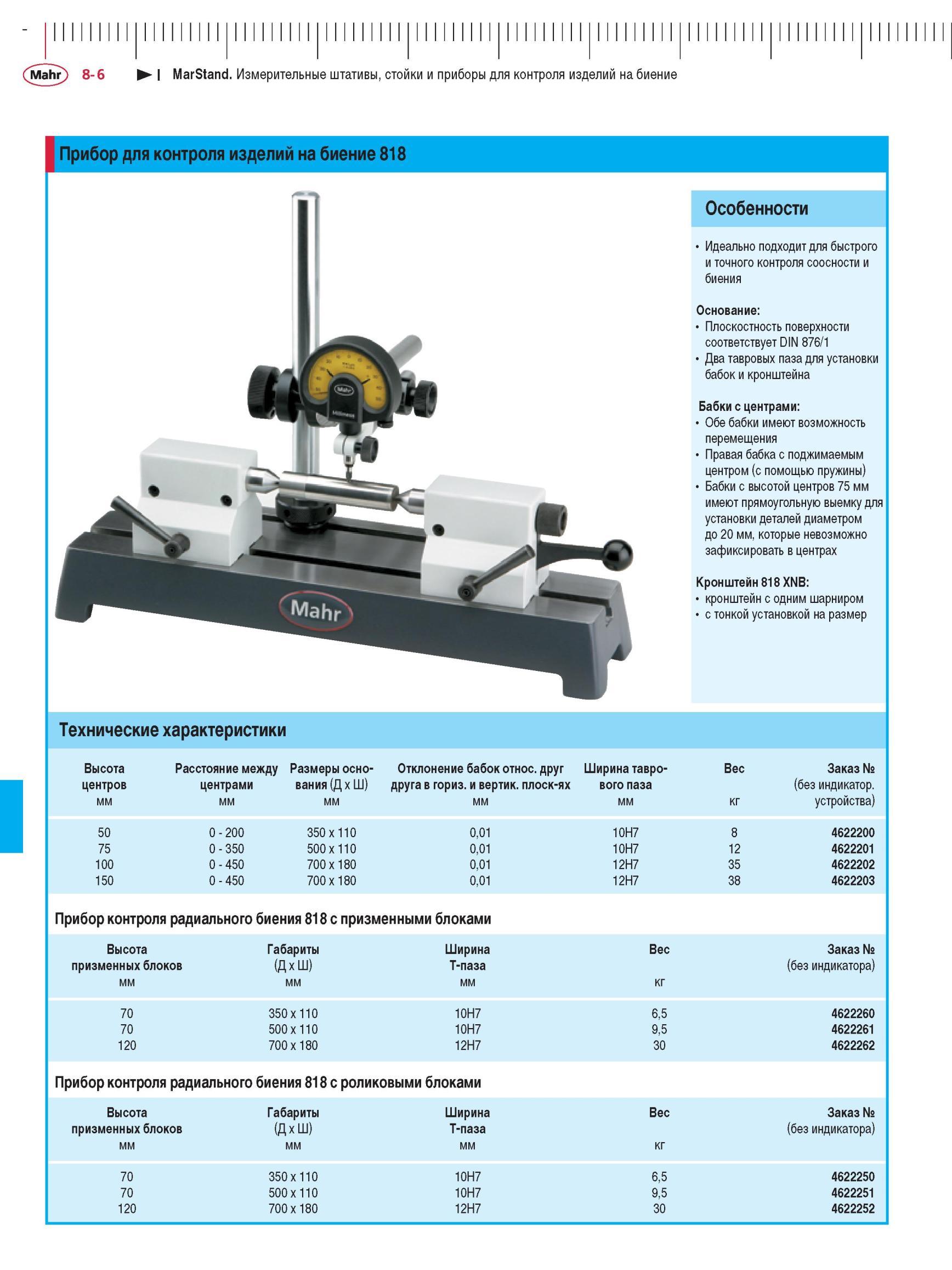

Прибор MarStand для контроля изделий на биение 818 Технические характеристики Высота Расстояние между Размеры основания Отклонение бабок о

Прибор MarStand для контроля изделий на биение 818 Технические характеристики Высота Расстояние между Размеры основания Отклонение бабок относительно друг центров центрами (Д x Ш) друга в горизонтальных и вертикальных плоскостях мм 50 0 - 200 350 x 110 0,01 75 0 - 350 500 x 110 0,01 100 0 - 450 700 x 180 0,01 150 0 - 450 700 x 180 0,01 Прибор контроля радиального биения 818 с призменными блоками Высота призменных блоков мм 70 70 120 Габариты (Д x Ш) мм 350x 110 500x 110 700x 180 Ширина Т-паза мм 10H7 10H7 12H7 Ширина таврового паза мм 10H7 10H7 12H7 12H7 Вес Прибор контроля радиального биения 818 с роликовыми блоками Высота призменных блоков мм 70 70 120 Габариты (Д x Ш) мм 350x 110 500x 110 700x 180 Ширина Т-паза мм 10H7 10H7 12H7 6.5 9.5 30 Вес кг 6.5 9.5 30 Особенности Идеально подходит для быстрого и точного контроля соосности и биения Основание Плоскостность поверхности соответствует DIN 876/1 Два тавровых паза для установки бабок и кронштейна Бабки с центрами Обе бабки имеют возможность перемещения Правая бабка с поджимаемым центром (с помощью пружины) Бабки с высотой центров 75 мм имеют прямоугольную выемку для установки деталей диаметром до 20 мм, которые невозможно зафиксировать в центрах Кронштейн 818 XNB кронштейн с одним шарниром с тонкой установкой на размер Вес кг 8 12 35 38 Заказ № (без индикатор. устройства) 4622200 4622201 4622202 4622203 Заказ № (без индикатора) 4622260 4622261 4622262 Заказ № (без индикатора) 4622250 4622251 4622252 кг MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение
