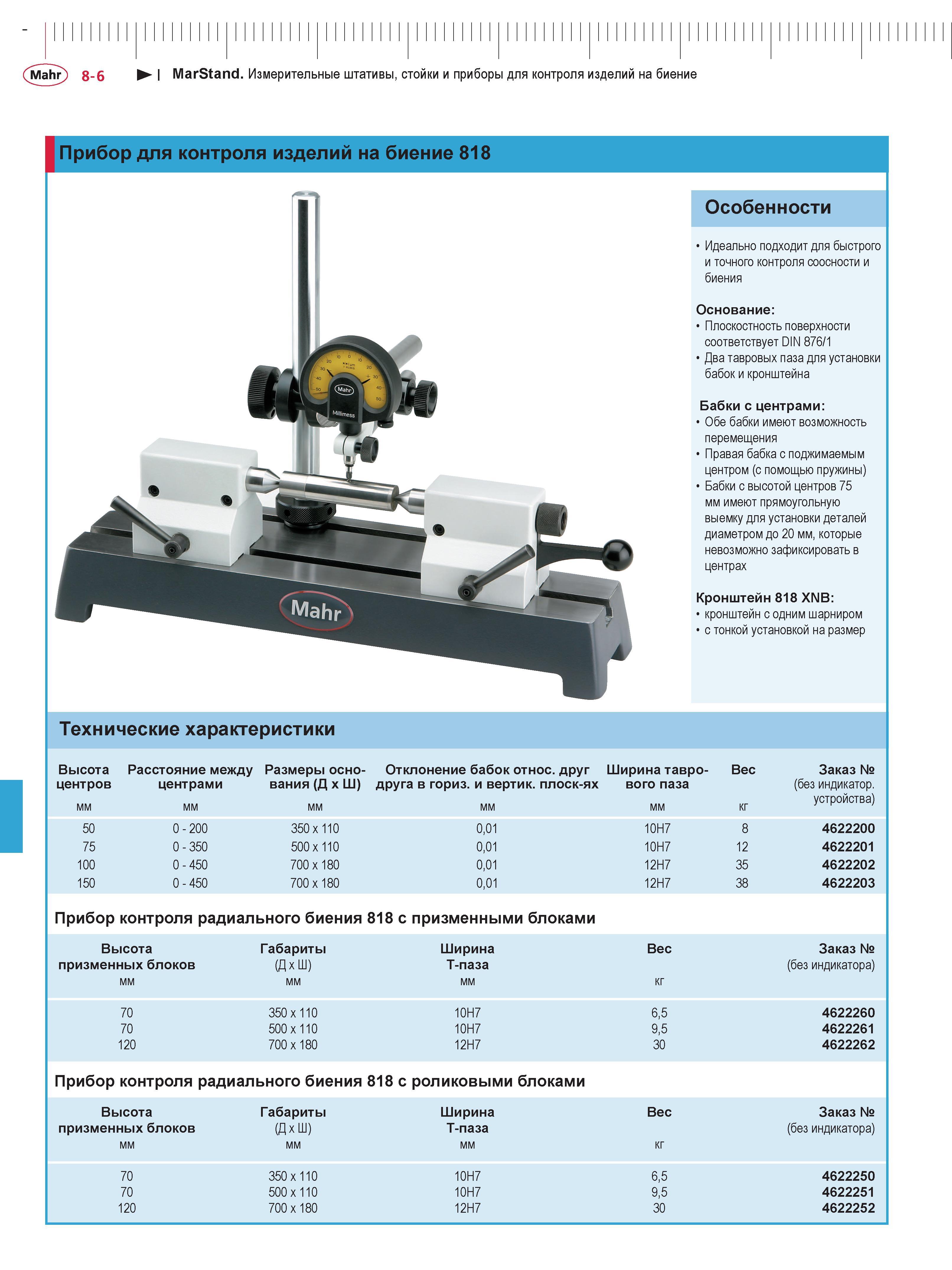

218 Каталог MAHR 2013 Измерительный инструмент приборы и оборудование Стр.8-6 |
|||||
Прибор для контроля изделий на биение Mahr MarStand 818 Особенности Идеально подходит для быстрого и точного контроля соосности и биения ОснованиПрибор для контроля изделий на биение Mahr MarStand 818 Особенности Идеально подходит для быстрого и точного контроля соосности и биения Основание Плоскостность поверхности соответствует DIN 876 1 Два тавровых паза для установки бабок и кронштейна Бабки с центрами Обе бабки имеют возможность перемещения Правая бабка с поджимаемым центром (с помощью пружины) Бабки с высотой центров 75 мм имеют прямоугольную выемку для установки деталей диаметром до 20 мм которые невозможно зафиксировать в центрах Кронштейн 818 XNB кронштейн с одним шарниром с тонкой установкой на размер Технические характеристики Высота Расстояние между Размеры осно- Отклонение бабок относ. друг Ширина тавро- Вес Заказ центров центрами вания (Д x Ш) друга в гориз. и вертик. плоск-ях вого паза (без индикатор. мм кг устройства) 50 0 - 200 350x110 001 10H7 8 4622200 75 0 - 350 500x110 001 10H7 12 4622201 100 0 - 450 700x180 001 12H7 35 4622202 150 0 - 450 700x180 001 12H7 38 4622203 Прибор контроля радиального биения 818 с призменными блоками Высота Габариты Ширина Вес Заказ призменных блоков (Д x Ш) Т-паза (без индикатора) мм кг 70 350x 110 10H7 65 4622260 70 500x110 10H7 95 4622261 120 700x 180 12H7 30 4622262 Прибор контроля радиального биения 818 с роликовыми блоками Высота Габариты Ширина Вес Заказ призменных блоков (Д x Ш) Т-паза (без индикатора) мм кг 70 350x 110 10H7 65 4622250 70 500x110 10H7 95 4622251 120 700x 180 12H7 30 4622252 |
|||||
