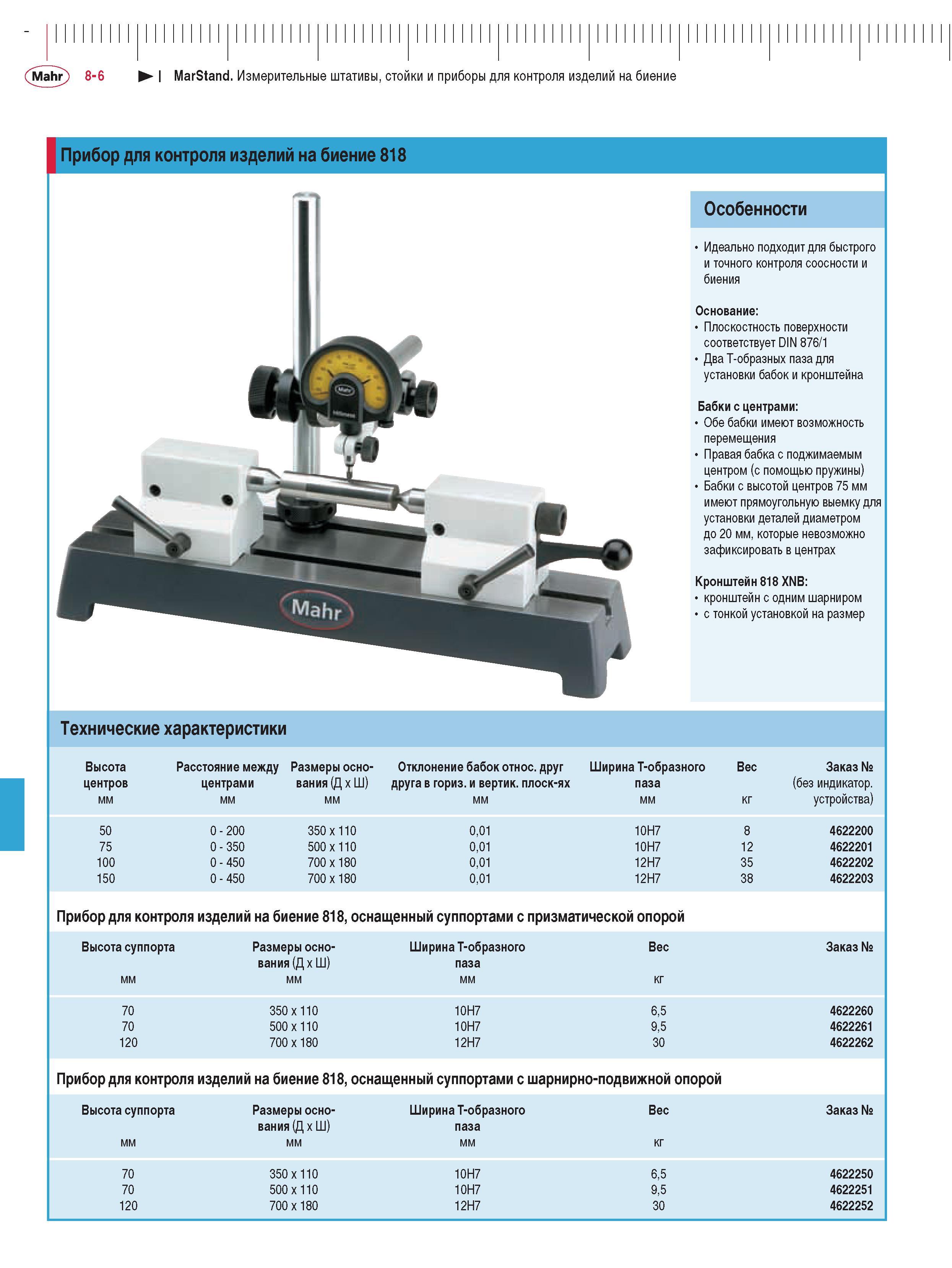

Прибор для контроля изделий на биение 818 Особенности Идеально подходит для быстрого и точного контроля соосности и биения Основание Плоскостность поверхности соответствует DIN 876 1 Два Т-образных паза для установки бабок и кронштейна Бабки с центрами Обе бабки имеют возможность перемещения Правая бабка с поджимаемым центром (с помощью пружины) Бабки с высотой центров 75 мм имеют прямоугольную выемку для установки деталей диаметром до 20 мм которые невозможно зафиксировать в центрах Кронштейн 818 XNB кронштейн с одним шарниром с тонкой установкой на размер Технические характеристики Высота Расстояние между Размеры осно- Отклонение бабок относ. друг Ширина Т-образного Вес Заказ центров мм центрами вания (Д x Ш) мм друга в гориз. и вертик. плоск-ях мм паза мм кг (без индикатор. устройства) 50 0 - 200 350x110 001 10H7 8 4622200 75 0 - 350 500 x 110 001 10H7 12 4622201 100 0 - 450 700x180 001 12H7 35 4622202 150 0 - 450 700x180 001 12H7 38 4622203 Прибор для контроля изделий на биение 818 оснащенный суппортами с призматической опорой Высота суппорта Размеры основания (Д x Ш) Ширина Т-образного паза Вес Заказ мм кг 70 350 x 110 10H7 65 4622260 70 500 x 110 10H7 95 4622261 120 700x180 12H7 30 4622262 Прибор для контроля изделий на биение 818 оснащенный суппортами с шарнирно-подвижной опорой Высота суппорта Размеры основания (Д x Ш) Ширина Т-образного паза Вес Заказ мм кг 70 350 x 110 10H7 65 4622250 70 500 x 110 10H7 95 4622251 120 700x180 12H7 30 4622252 Mahr 8-6 MarStand Измерительные штативы стойки и приборы для контроля изделий на биение
