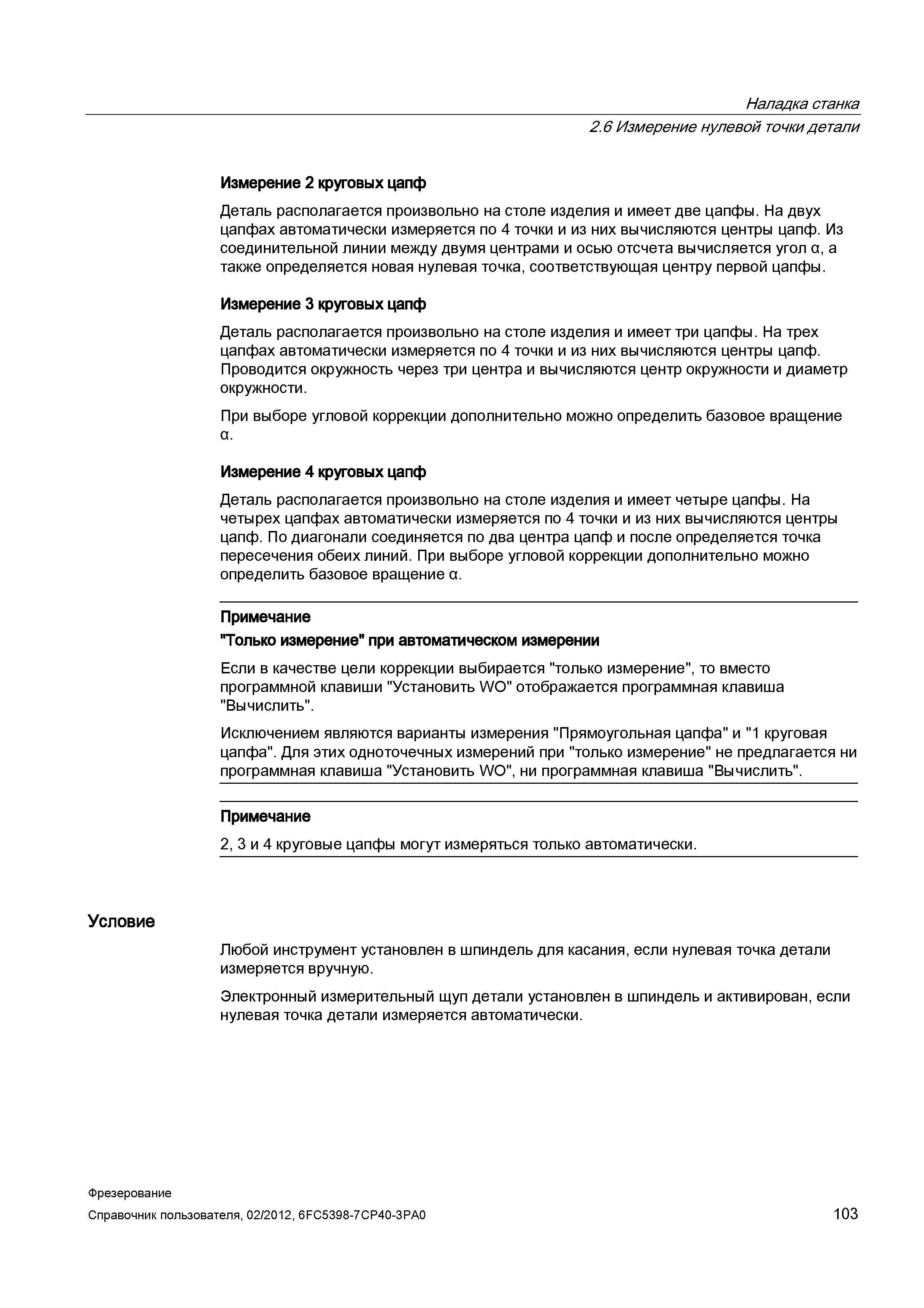

При выборе угловой коррекции дополнительно можно определить базовое вращение а. Измерение 4 круговых цапф Деталь располагается произвольно на столе изделия и имеет четыре цапфы. На четырех цапфах автоматически измеряется по 4 точки и из них вычисляются центры цапф. По диагонали соединяется по два центра цапф и после определяется точка пересечения обеих линий. При выборе угловой коррекции дополнительно можно определить базовое вращение а. Примечание "Только измерение" при автоматическом измерении Если в качестве цели коррекции выбирается "только измерение", то вместо программной клавиши "Установить WO" отображается программная клавиша "Вычислить". Исключением являются варианты измерения "Прямоугольная цапфа" и "1 круговая цапфа". Для этих одноточечных измерений при "только измерение" не предлагается ни программная клавиша "Установить WO", ни программная клавиша "Вычислить". Примечание 2, 3 и 4 круговые цапфы могут измеряться только автоматически. Условие Любой инструмент установлен в шпиндель для касания, если нулевая точка детали измеряется вручную. Электронный измерительный щуп детали установлен в шпиндель и активирован, если нулевая точка детали измеряется автоматически. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 103 Наладка станка 2.6 Измерение нулевой точки детали Измерение 2 круговых цапф Деталь располагается произвольно на столе изделия и имеет две цапфы. На двух цапфах автоматически измеряется по 4 точки и из них вычисляются центры цапф. Из соединительной линии между двумя центрами и осью отсчета вычисляется угол а, а также определяется новая нулевая точка, соответствующая центру первой цапфы. Измерение 3 круговых цапф Деталь располагается произвольно на столе изделия и имеет три цапфы. На трех цапфах автоматически измеряется по 4 точки и из них вычисляются центры цапф. Проводится окружность через три центра и вычисляются центр окружности и диаметр окружности.
