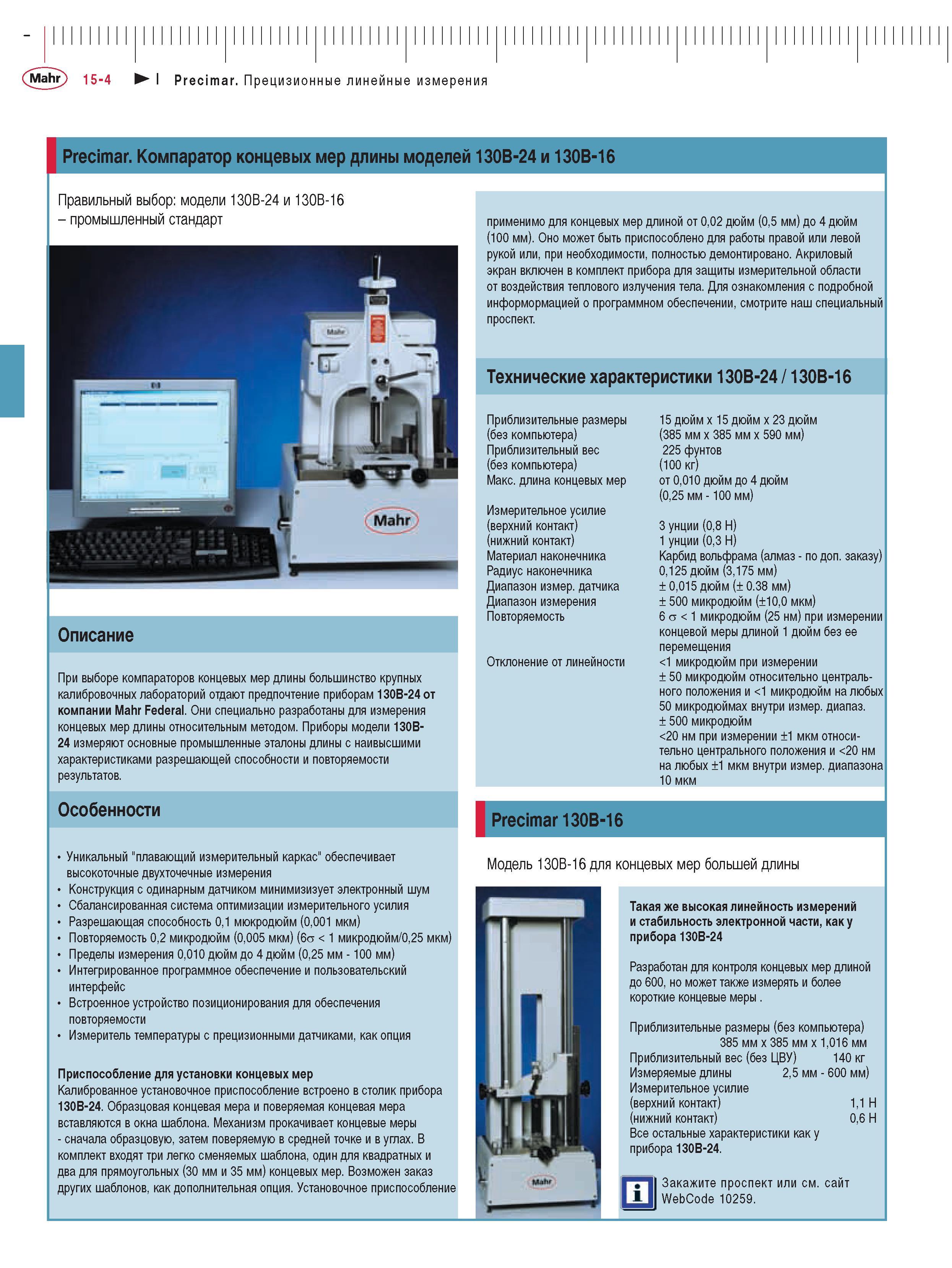

При выборе компараторов концевых мер длины большинство крупных калибровочных лабораторий отдают предпочтение приборам 130в-24 от компании Mahr Federal Специально разработаны для измерения концевых мер длины относительным методом. Приборы модели 130в-24 измеряют основные промышленные эталоны длины с наивысшими характеристиками разрешающей способности и повторяемости результатов. Особенности Уникальный "плавающий измерительный каркас" обеспечивает высокоточные двухточечные измерения Конструкция с одинарным датчиком минимизизует электронный шум Сбалансированная система оптимизации измерительного усилия Разрешающая способность 01 мюкродюйм (0001 мкм) Повторяемость 02 микродюйм (0005 мкм) (6а 1 микродюйм 025 мкм) Пределы измерения 0010 дюйм до 4 дюйм (025 мм - 100 мм) Интегрированное программное обеспечение и пользовательский интерфейс Встроенное устройство позиционирования для обеспечения повторяемости Измеритель температуры с прецизионными датчиками как опция Приспособление для установки концевых мер Калиброванное установочное приспособление встроено в столик прибора 130B-24. Образцовая концевая мера и поверяемая концевая мера вставляются в окна шаблона. Механизм прокачивает концевые меры - сначала образцовую затем поверяемую в средней точке и в углах. В комплект входят три легко сменяемых шаблона один для квадратных и два для прямоугольных (30 мм и 35 мм) концевых мер. Возможен заказ других шаблонов как дополнительная опция. Установочное приспособление применимо для концевых мер длиной от 002 дюйм (05 мм) до 4 дюйм (100 мм). Оно может быть приспособлено для работы правой или левой рукой или при необходимости полностью демонтировано. Акриловый экран включен в комплект прибора для защиты измерительной области от воздействия теплового излучения тела. Для ознакомления с подробной информормацией о программном обеспечении смотрите наш специальный проспект. Технические характеристики 130B-24 130B-16 Приблизительные размеры (без компьютера) Приблизительный вес (без компьютера) Макс. длина концевых мер Измерительное усилие (верхний контакт) (нижний контакт) Материал наконечника Радиус наконечника Диапазон измер. датчика Диапазон измерения Повторяемость Отклонение от линейности 15 дюйм x 15 дюйм x 23 дюйм (385 мм x 385 мм x 590 мм) 225 фунтов (100 кг) от 0010 дюйм до 4 дюйм (025 мм - 100 мм) 3 унции (08 Н) 1 унции (03 Н) Карбид вольфрама (алмаз - по доп. заказу) 0125 дюйм (3175 мм) 0015 дюйм ( 0.38 мм) 500 микродюйм (100 мкм) 6 а 1 микродюйм (25 нм) при измерении концевой меры длиной 1 дюйм без ее перемещения 1 микродюйм при измерении 50 микродюйм относительно центрального положения и 1 микродюйм на любых 50 микродюймах внутри измер. диапаз. 500 микродюйм 20 нм при измерении 1 мкм относительно центрального положения и 20 нм на любых 1 мкм внутри измер. диапазона 10 мкм Precimar 130B-16 Модель 130B-16 для концевых мер большей длины Такая же высокая линейность измерений и стабильность электронной части как у прибора 130B-24 Разработан для контроля концевых мер длиной до 600 но может также измерять и более короткие концевые меры Приблизительные размеры (без компьютера) 385 мм x 385 мм x 1016 мм 140 кг 600 мм) Приблизительный вес (без ЦВУ) Измеряемые длины 25 мм - Измерительное усилие (верхний контакт) (нижний контакт) Все остальные характеристики как у прибора 130B-24. 11 Н 06 Н 10259. Precimar компаратор концевых мер длины моделей 130B-24 и 130B-16 Правильный выбор модели 130B-24 и 130B-16 - промышленный стандарт Описание
