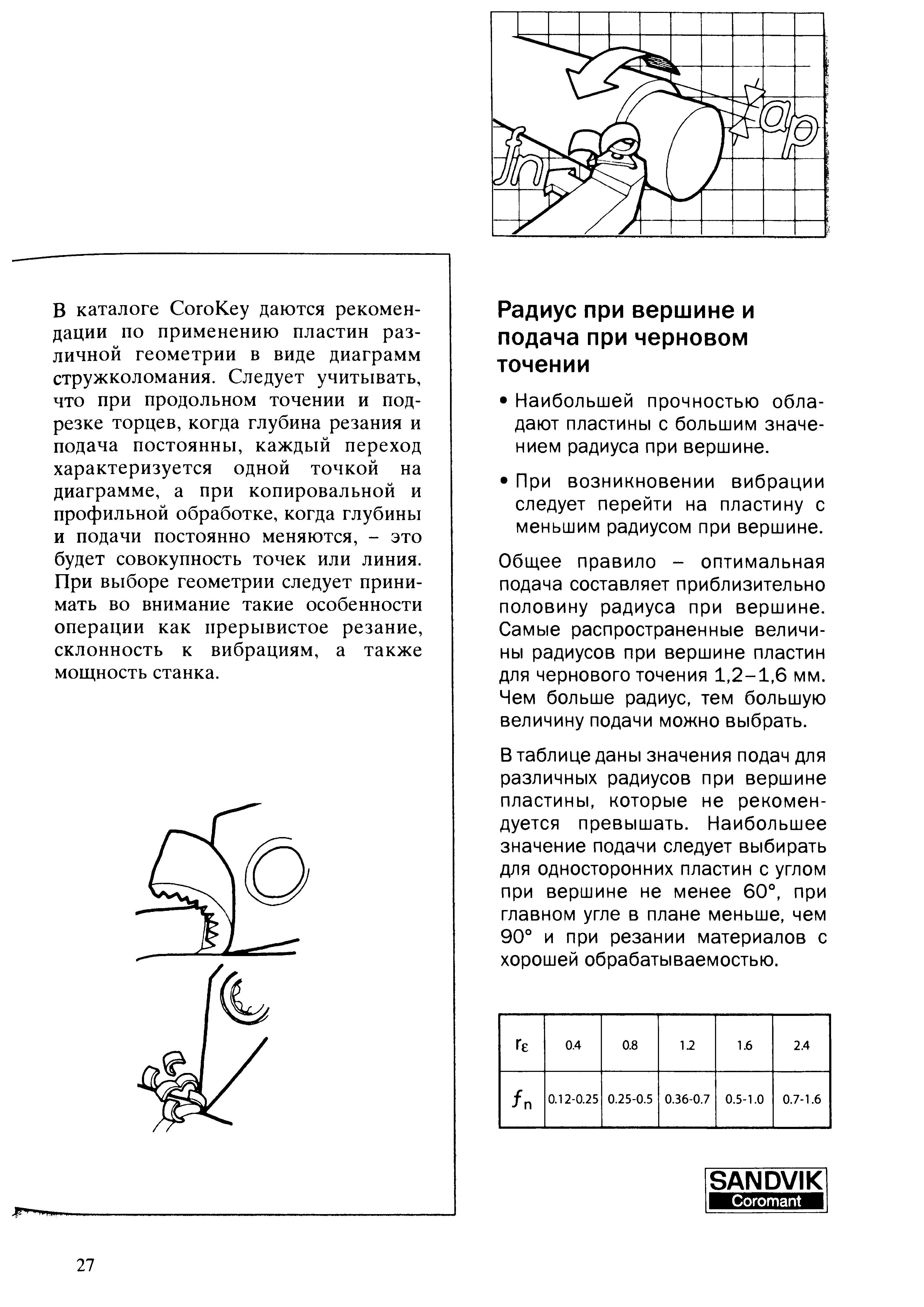

При выборе геометрии сменной режущей пластины следует принимать во внимание такие особенности операции как прерывистое резание склонность к вибрациям а также мощность станка. Радиус при вершине и подача при черновом точении Наибольшей прочностью обладают пластины с большим значением радиуса при вершине. При возникновении вибрации следует перейти на пластину с меньшим радиусом при вершине. Общее правило - оптимальная подача составляет приблизительно половину радиуса при вершине. Самые распространенные величины радиусов при вершине пластин для чернового точения 12-16 мм. Чем больше радиус тем большую величину подачи можно выбрать. В таблице даны значения подач для различных радиусов при вершине пластины которые не рекомендуется превышать. Наибольшее значение подачи следует выбирать для односторонних пластин с углом при вершине не менее 60 при главном угле в плане меньше чем 90 и при резании материалов с хорошей обрабатываемостью. Ге 0.4 0.8 М 1.6 2.4 0.12-0.25 0.25-0.5 0.36-0.7 0.5-1.0 0.7-1.6 SANDVIK Coromant 27 В каталоге СогоКеу даются рекомендации по применению пластин различной геометрии в виде диаграмм стружколомания. Следует учитывать что при продольном точении и подрезке торцев когда глубина резания и подача постоянны каждый переход характеризуется одной точкой на диаграмме а при копировальной и профильной обработке когда глубины и подачи постоянно меняются - это будет совокупность точек или линия.
