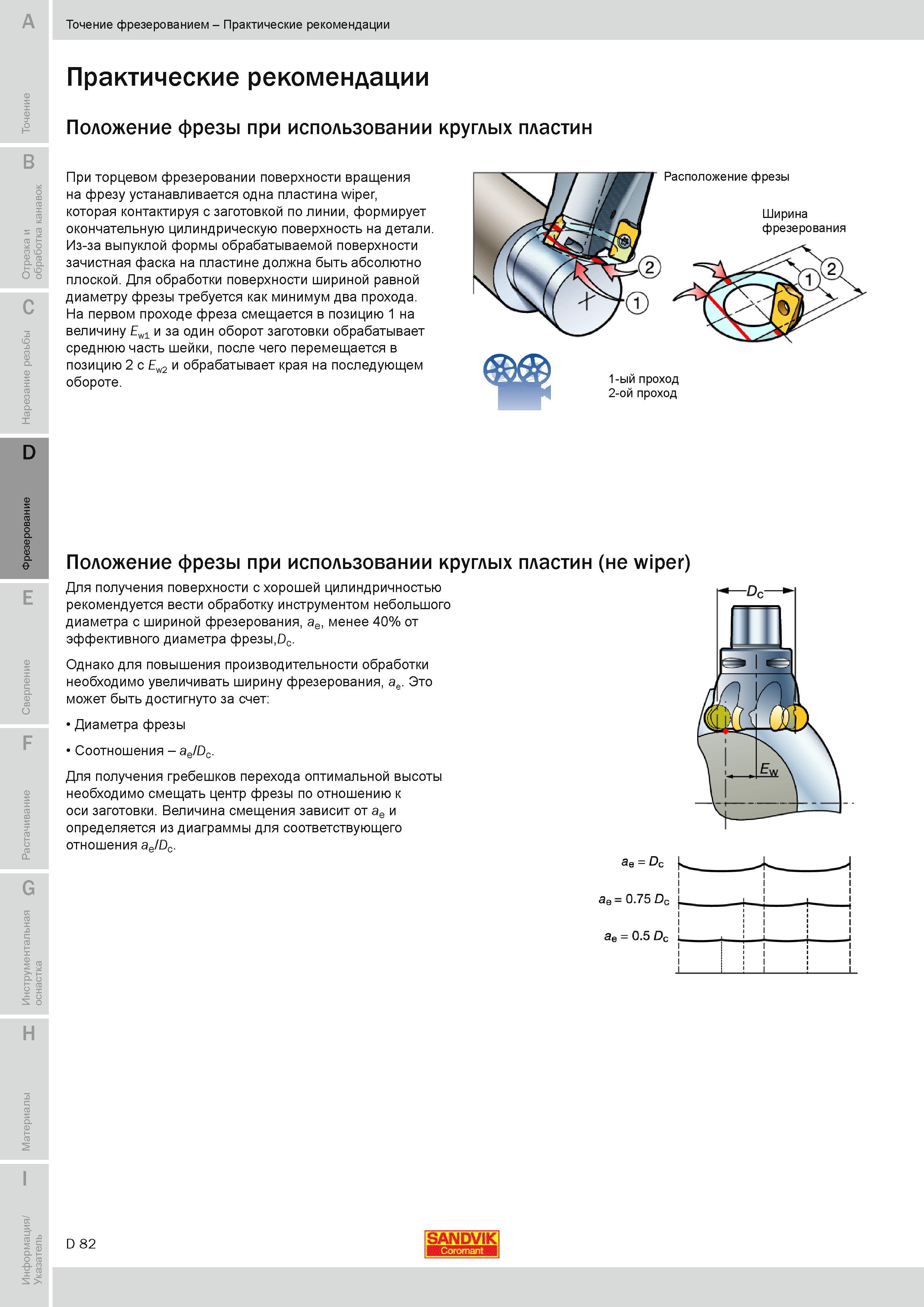

При торцевом фрезеровании поверхности вращения на фрезу устанавливается одна пластина wiper которая контактируя с заготовкой по линии формирует окончательную цилиндрическую поверхность на детали. Из-за выпуклой формы обрабатываемой поверхности зачистная фаска на пластине должна быть абсолютно плоской. Для обработки поверхности шириной равной диаметру фрезы требуется как минимум два прохода. На первом проходе фреза смещается в позицию 1 на величину Ew1 и за один оборот заготовки обрабатывает среднюю часть шейки после чего перемещается в позицию 2 с Ew2 и обрабатывает края на последующем обороте. Расположение фрезы Ширина фрезерования 1-ый проход 2-ой проход Положение фрезы при использовании круглых пластин (не wiper) Для получения поверхности с хорошей цилиндричностью рекомендуется вести обработку инструментом небольшого диаметра с шириной фрезерования ae менее 40% от эффективного диаметра фрезы Dc. Однако для повышения производительности обработки необходимо увеличивать ширину фрезерования ae. Это может быть достигнуто за счет 1 Диаметра фрезы Соотношения ae Dc. Для получения гребешков перехода оптимальной высоты необходимо смещать центр фрезы по отношению к оси заготовки. Величина смещения зависит от ae и определяется из диаграммы для соответствующего отношения ae Dc D 82 SANDVIK Точение фрезерованием Практические рекомендации Практические рекомендации Положение фрезы при использовании круглых пластин
