При токарной расточке отверстий в металле на станке используйте минимально возможный угол при вершине обеспечивающий необходимую прочность Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Стр. A60 0059 Lab2u

Обновлено 2020-03-11 06:34:21

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SANDVIK COROMANT \| Пособие SANDVIK COROMANT 2009 Обработка металлов резанием (Всего 359 стр.)

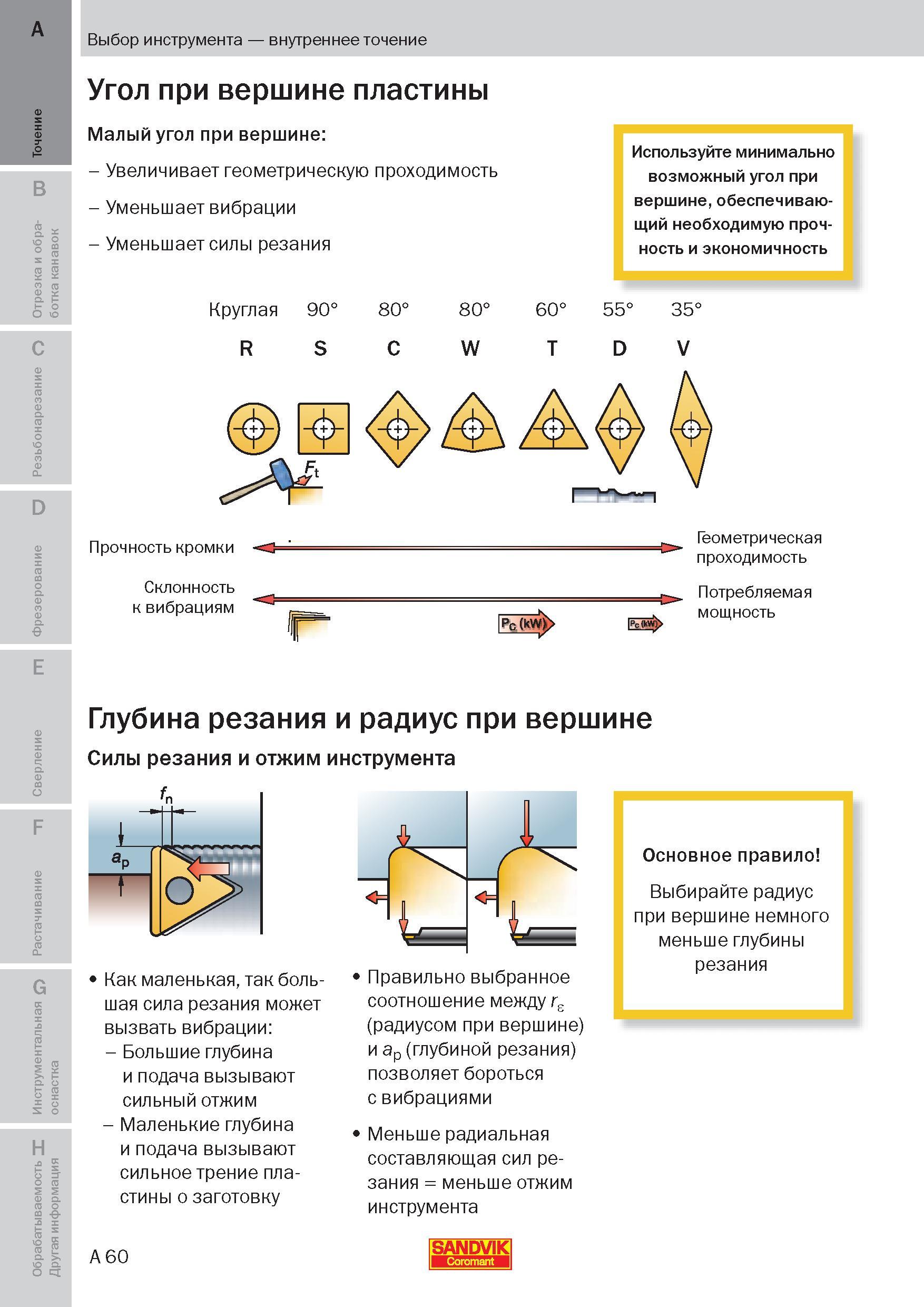

При токарной расточке отверстий в металле на станке используйте минимально возможный угол при вершине обеспечивающий необходимую прочность 59 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.A60
При токарной расточке отверстий в металле на станке используйте минимально возможный угол при вершине обеспечивающий необходимую прочность При токарной расточке отверстий в металле на станке используйте минимально возможный угол при вершине обеспечивающий необходимую прочность _ и экономичность Круглая 90° R S Прочность кромки <3 Склонность к вибрациям 80° C 80° W 60° T PhQM 55° D 35° V (PcW)> Геометрическая проходимость Потребляемая мощность Глубина резания и радиус при вершине Силы резания и отжим инструмента Как маленькая, так большая сила резания может вызвать вибрации - Большие глубина и подача вызывают сильный отжим - Маленькие глубина и подача вызывают сильное трение пластины о заготовку A 60 Правильно выбранное соотношение между re (радиусом при вершине) и ар (глубиной резания) позволяет бороться с вибрациями Меньше радиальная составляющая сил резания = меньше отжим инструмента SANDVIK Выбор токарного инструмента Sandvik Coromant Внутреннее точение Малый угол при вершине увеличивает геометрическую проходимость - Уменьшает вибрации - Уменьшает силы резания сменной пластины
