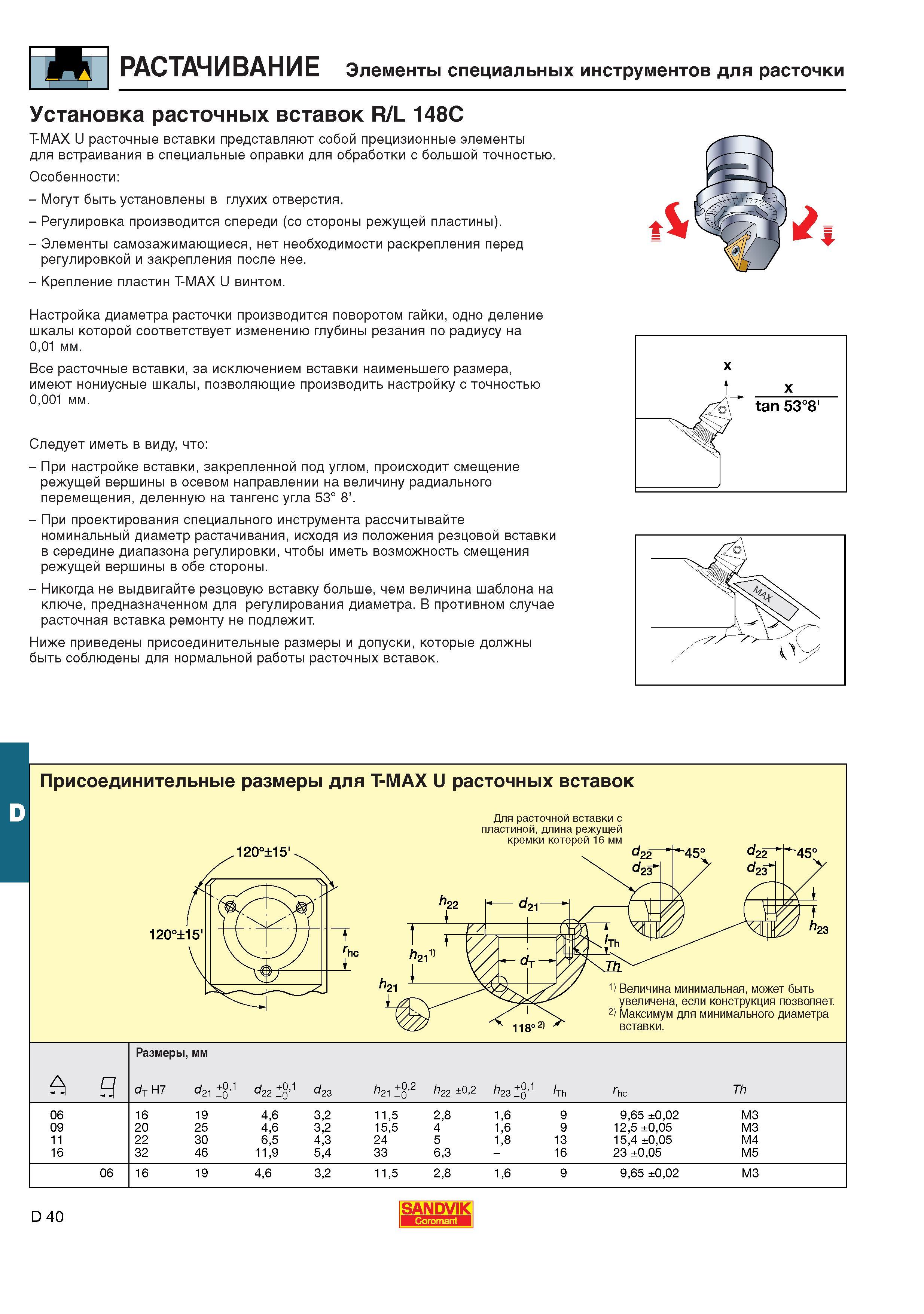

При проектирования специального инструмента рассчитывайте номинальный диаметр растачивания исходя из положения резцовой вставки Sandvik Coromant в середине диапазона регулировки чтобы иметь возможность смещения режущей вершины в обе стороны. - Никогда не выдвигайте резцовую вставку больше чем величина шаблона на ключе предназначенном для регулирования диаметра. В противном случае расточная вставка ремонту не подлежит. Ниже приведены присоединительные размеры и допуски которые должны быть соблюдены для нормальной работы расточных вставок. Присоединительные размеры для Т-МАХ U расточных вставок Для расточной вставки с пластиной длина режущей а Размеры мм dT Н7 d21 +01 d22+01 d23 h21 +0Р 22 02 h23+0'1 Th hc Th 06 16 19 46 32 115 28 16 9 965 002 M3 09 20 25 46 32 155 4 16 9 125 005 M3 11 22 30 65 43 24 5 18 13 154 005 M4 16 32 46 119 54 33 63 - 16 23 005 M5 06 16 19 46 32 115 28 16 9 965 002 M3 D 40 SANDVIK Coromant РАСТАЧИВАНИЕ Элементы специальных инструментов для расточки Установка расточных вставок R L 148C Т-МАХ U расточные вставки представляют собой прецизионные элементы для встраивания в специальные оправки для обработки с большой точностью. Особенности - Могут быть установлены в глухих отверстия. - Регулировка производится спереди (со стороны режущей пластины). - Элементы самозажимающиеся нет необходимости раскрепления перед регулировкой и закрепления после нее. - Крепление пластин T-MAX U винтом. Настройка диаметра расточки производится поворотом гайки одно деление шкалы которой соответствует изменению глубины резания по радиусу на 001 мм. Все расточные вставки за исключением вставки наименьшего размера имеют нониусные шкалы позволяющие производить настройку с точностью 0001 мм. Следует иметь в виду что - При настройке вставки закрепленной под углом происходит смещение режущей вершины в осевом направлении на величину радиального перемещения деленную на тангенс угла 53 8. -
