При помощи функции расчета окружности система ЧПУ Heidenhain iTNC 530 может произвести расчет окружности или радиуса окружности

При помощи функции расчета окружности система ЧПУ Heidenhain iTNC 530 может произвести расчет окружности или радиуса окружности

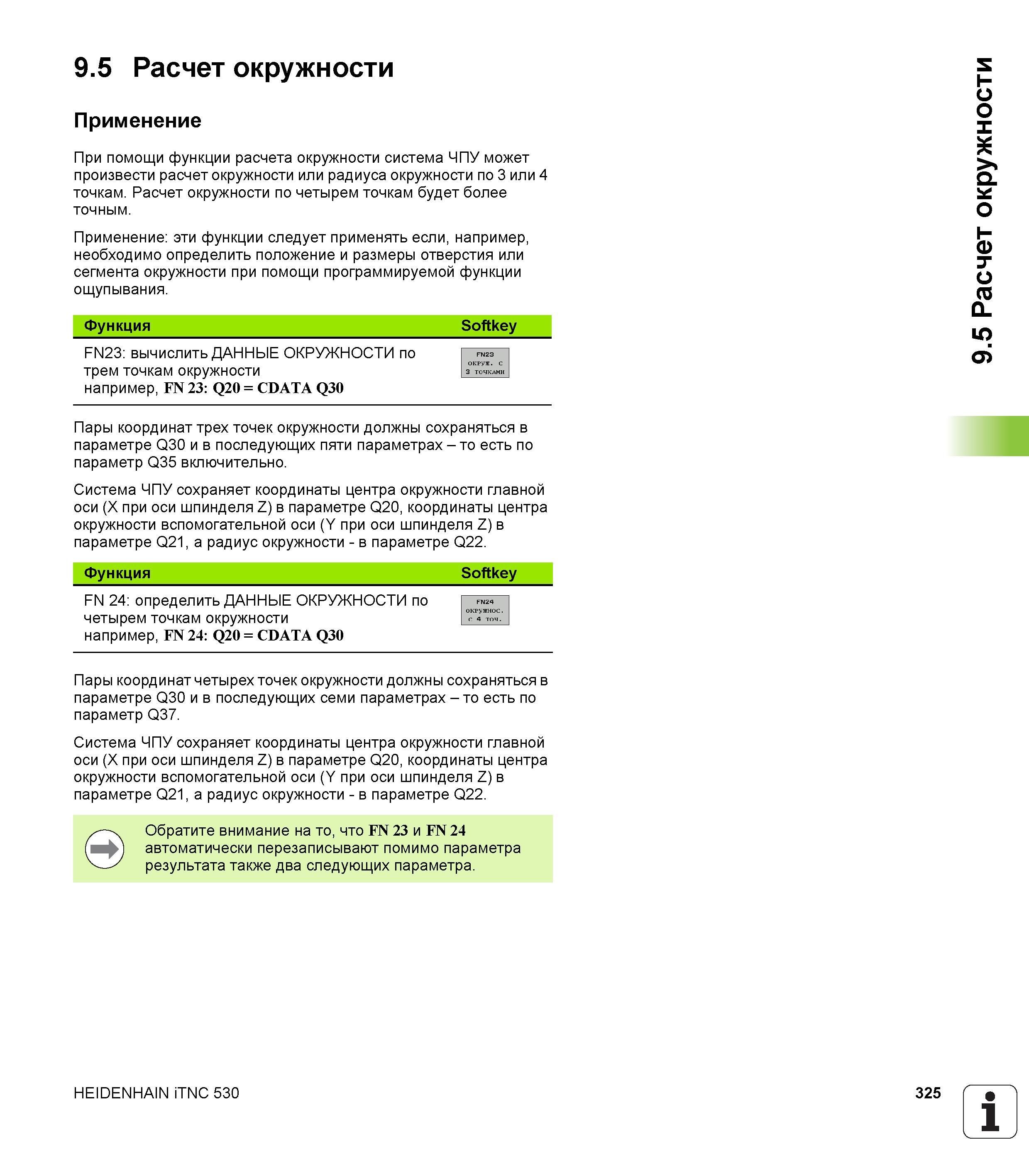

При помощи функции расчета окружности система ЧПУ Heidenhain iTNC 530 может произвести расчет окружности или радиуса окружности _ по 3 или 4 точкам. Расчет окружности по четырем точкам будет более точным. Применение: эти функции следует применять если, например, необходимо определить положение и размеры отверстия или сегмента окружности при помощи программируемой функции ощупывания. Функция Softkey FN23: вычислить ДАННЫЕ ОКРУЖНОСТИ по FN23 окруж. с трем точкам окружности например, FN 23: Q20 = CDATA Q30 3 ТОЧКАМИ Пары координат трех точек окружности должны сохраняться в параметре Q30 и в последующих пяти параметрах - то есть по параметр Q35 включительно. Система ЧПУ сохраняет координаты центра окружности главной оси (X при оси шпинделя Z) в параметре Q20, координаты центра окружности вспомогательной оси (Y при оси шпинделя Z) в параметре Q21, а радиус окружности - в параметре Q22. Функция Softkey FN 24: определить ДАННЫЕ ОКРУЖНОСТИ по 2, окружное. четырем точкам окружности < например, FN 24: Q20 = CDATA Q30 Пары координат четырех точек окружности должны сохраняться в параметре Q30 и в последующих семи параметрах - то есть по параметр Q37. Система ЧПУ сохраняет координаты центра окружности главной оси (X при оси шпинделя Z) в параметре Q20, координаты центра окружности вспомогательной оси (Y при оси шпинделя Z) в параметре Q21, а радиус окружности - в параметре Q22. Обратите внимание на то, что FN 23 и FN 24 автоматически перезаписывают помимо параметра результата также два следующих параметра. HEIDENHAIN iTNC 530 325 1 9.5 Расчет окружности 9.5 Расчет окружности Применение
