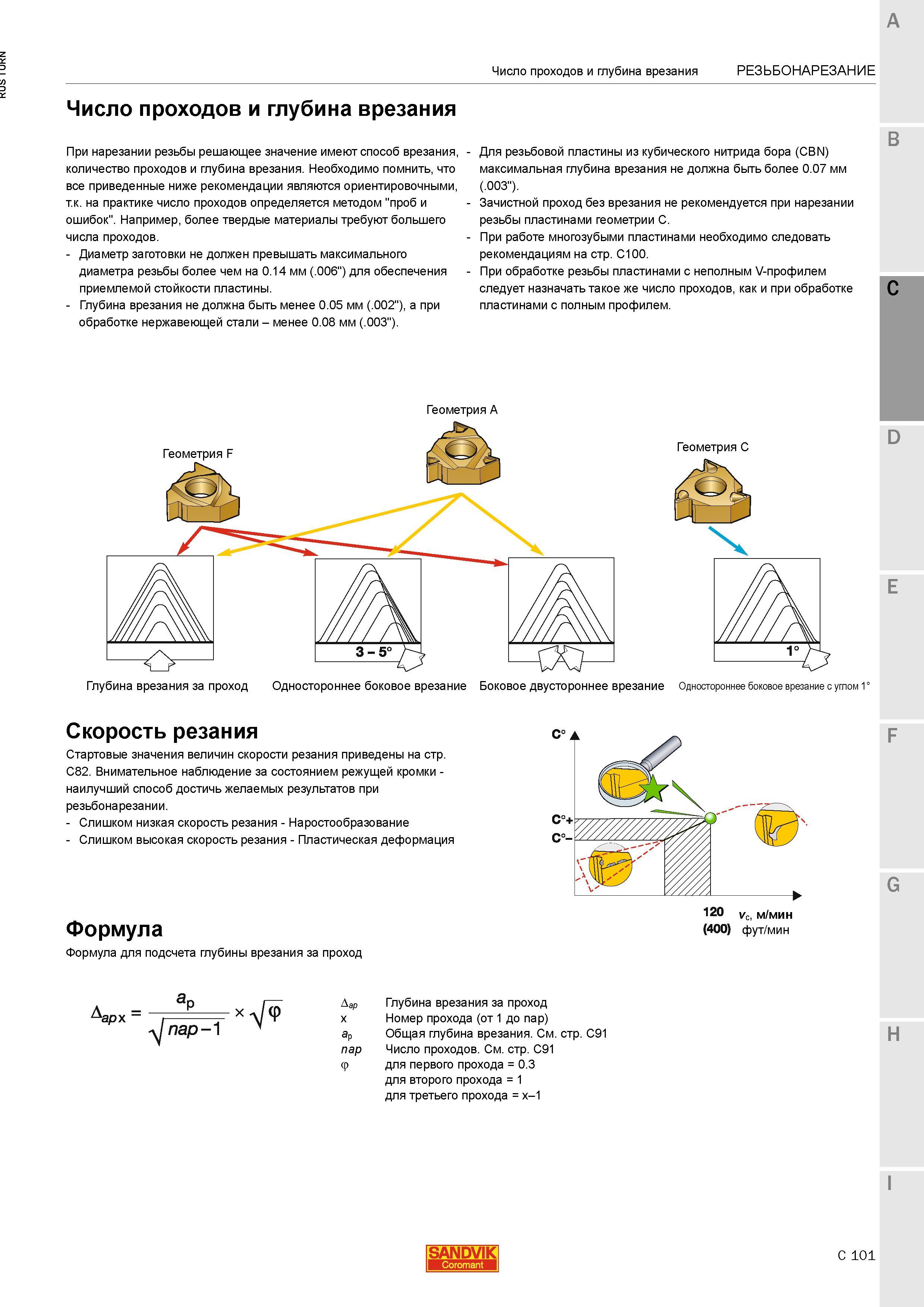

При нарезании резьбы на токарном станке решающее значение имеют способ врезания количество проходов и глубина врезания Необходимо помнить что все приведенные ниже рекомендации являются ориентировочными т.к. на практике число проходов определяется методом "проб и ошибок". Например более твердые материалы требуют большего числа проходов. Диаметр заготовки не должен превышать максимального диаметра резьбы более чем на 0.14 мм (.006") для обеспечения приемлемой стойкости пластины. Глубина врезания не должна быть менее 0.05 мм (.002") а при обработке нержавеющей стали менее 0.08 мм (.003"). Для резьбовой пластины из кубического нитрида бора (CBN) максимальная глубина врезания не должна быть более 0.07 мм (.003"). Зачистной проход без врезания не рекомендуется при нарезании резьбы пластинами геометрии C. При работе многозубыми пластинами необходимо следовать рекомендациям на стр. C100. При обработке резьбы пластинами с неполным V-профилем следует назначать такое же число проходов как и при обработке пластинами с полным профилем. B C Геометрия A Геометрия F Геометрия С Глубина врезания за проход Одностороннее боковое врезание Боковое двустороннее врезание Одностороннее боковое врезание с углом 1 Скорость резания Стартовые значения величин скорости резания приведены на стр. C82. Внимательное наблюдение за состоянием режущей кромки -наилучший способ достичь желаемых результатов при резьбонарезании. Слишком низкая скорость резания Наростообразование Слишком высокая скорость резания Пластическая деформация Формула Формула для подсчета глубины врезания за проход (400) фут/мин Ларх пар-' Aap X aP nap P Глубина врезания за проход Номер прохода (от 1 до nap) Общая глубина врезания. См. стр. C91 Число проходов. См. стр. C91 для первого прохода 0.3 для второго прохода 1 для третьего прохода x-1 H SANDVIK Coromant C 101 Число проходов и глубина врезания Число проходов и глубина врезания
