При копировальной токарной обработке задние углы на главной и вспомогательных режущих кромках металлорежущего инструмента должны обеспечить отсутствие за

При копировальной токарной обработке задние углы на главной и вспомогательных режущих кромках металлорежущего инструмента должны обеспечить отсутствие за

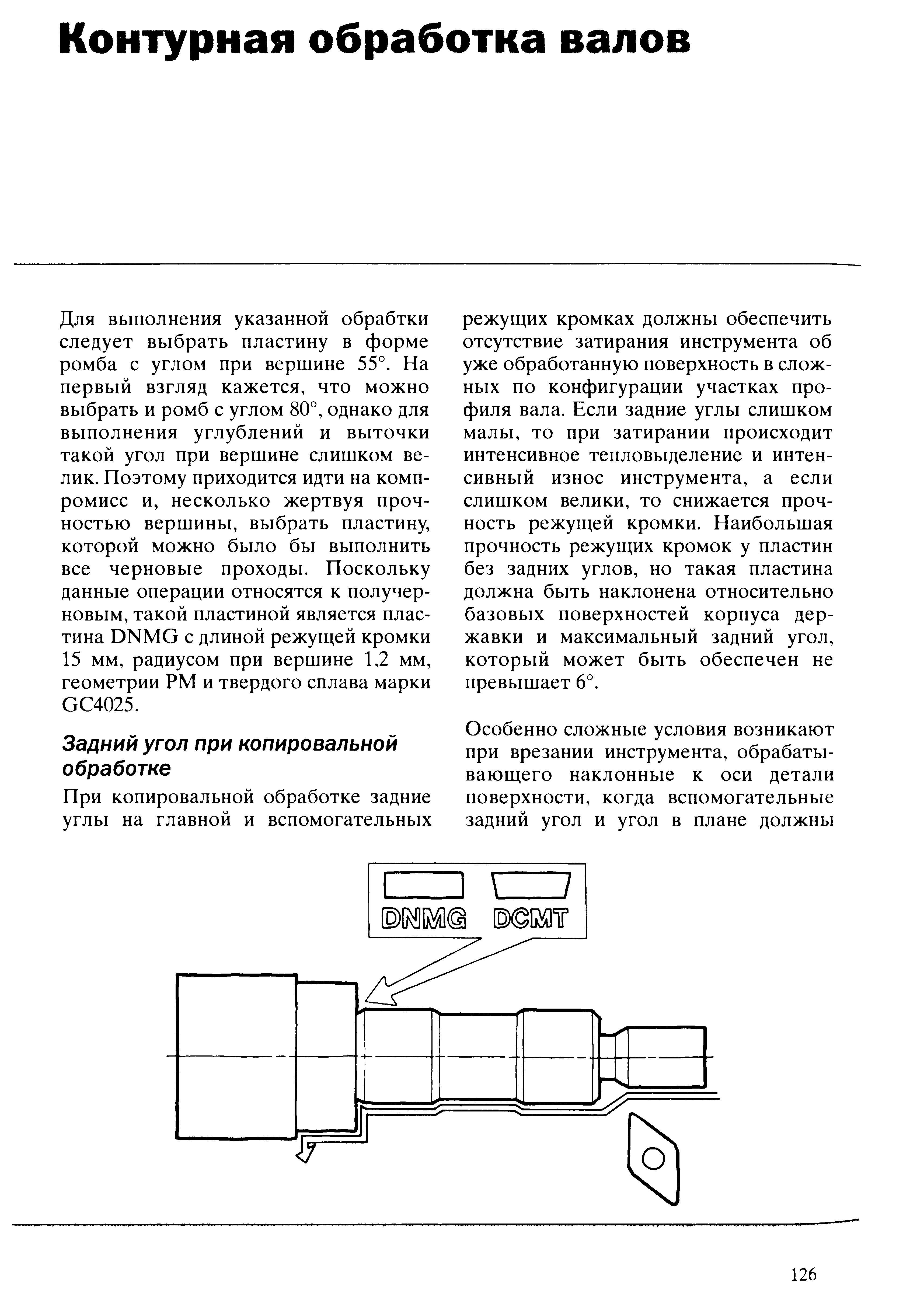

При копировальной токарной обработке задние углы на главной и вспомогательных режущих кромках металлорежущего инструмента должны обеспечить отсутствие затирания инструмента об уже обработанную поверхность в сложных по конфигурации участках профиля вала. Если задние углы слишком малы то при затирании происходит интенсивное тепловыделение и интенсивный износ инструмента а если слишком велики то снижается прочность режущей кромки. Наибольшая прочность режущих кромок у пластин без задних углов но такая пластина должна быть наклонена относительно базовых поверхностей корпуса державки и максимальный задний угол который может быть обеспечен не превышает 6. Особенно сложные условия возникают при врезании инструмента обрабатывающего наклонные к оси детали поверхности когда вспомогательные задний угол и угол в плане должны о 126 Контурная обработка валов Для выполнения указанной обрабтки следует выбрать пластину в форме ромба с углом при вершине 55. На первый взгляд кажется что можно выбрать и ромб с углом 80 однако для выполнения углублений и выточки такой угол при вершине слишком велик. Поэтому приходится идти на компромисс и несколько жертвуя прочностью вершины выбрать пластину которой можно было бы выполнить все черновые проходы. Поскольку данные операции относятся к получер-новым такой пластиной является пластина DNMG с длиной режущей кромки 15 мм радиусом при вершине 12 мм геометрии РМ и твердого сплава марки GC4025. Задний угол при копировальной обработке
