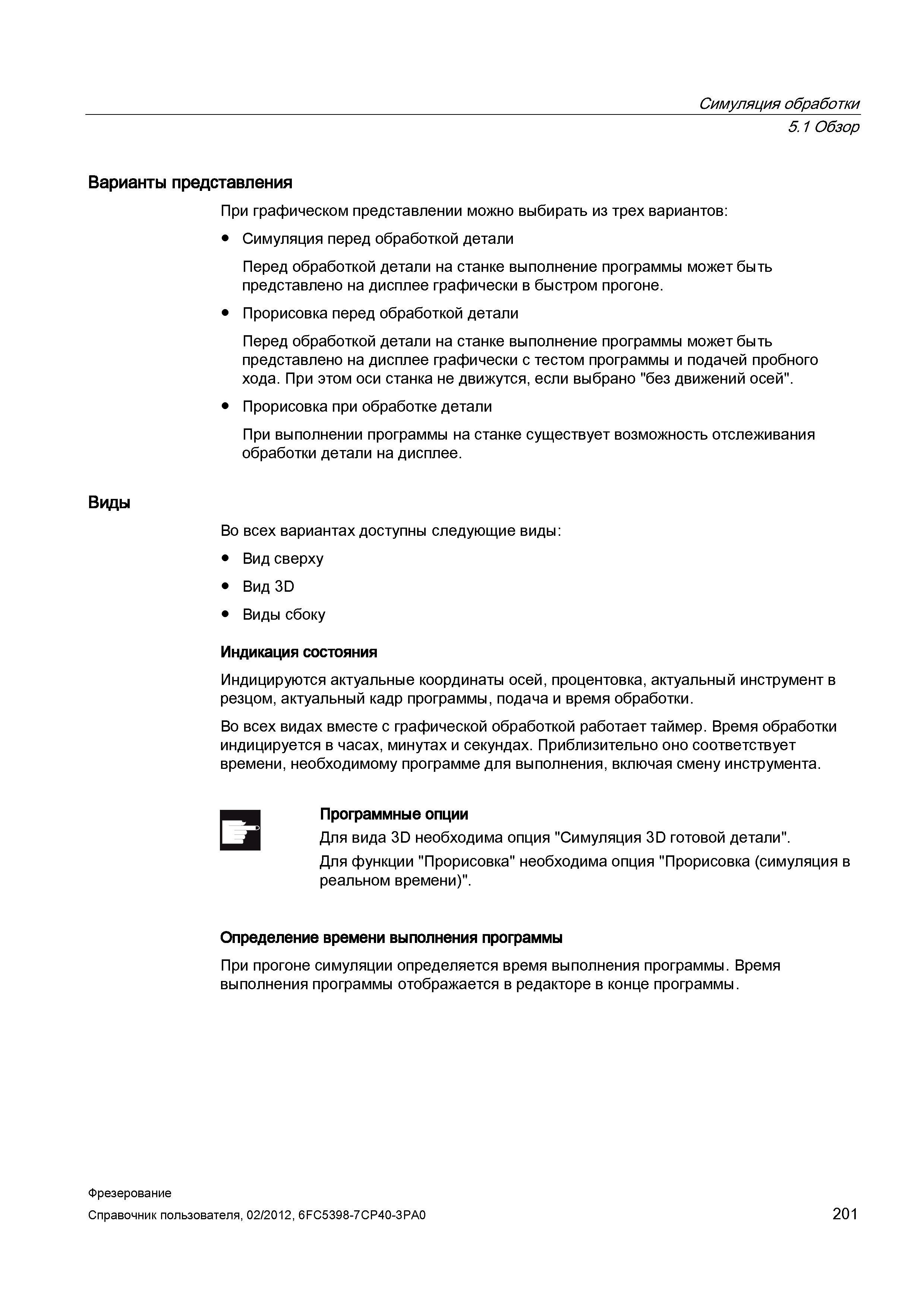

При графическом представлении можно выбирать из трех вариантов: Симуляция перед обработкой детали Перед обработкой детали на станке выполнение программы может быть представлено на дисплее графически в быстром прогоне. Прорисовка перед обработкой детали Перед обработкой детали на станке выполнение программы может быть представлено на дисплее графически с тестом программы и подачей пробного хода. При этом оси станка не движутся, если выбрано "без движений осей". Прорисовка при обработке детали При выполнении программы на станке существует возможность отслеживания обработки детали на дисплее. Во всех вариантах доступны следующие виды: Вид сверху Вид 3D Виды сбоку Индикация состояния Индицируются актуальные координаты осей, процентовка, актуальный инструмент в резцом, актуальный кадр программы, подача и время обработки. Во всех видах вместе с графической обработкой работает таймер. Время обработки индицируется в часах, минутах и секундах. Приблизительно оно соответствует времени, необходимому программе для выполнения, включая смену инструмента. Определение времени выполнения программы При прогоне симуляции определяется время выполнения программы. Время выполнения программы отображается в редакторе в конце программы. Виды Программные опции Для вида 3D необходима опция "Симуляция 3D готовой детали". Для функции "Прорисовка" необходима опция "Прорисовка (симуляция в реальном времени)". Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 201 Симуляция обработки 5.1 Обзор Варианты представления
