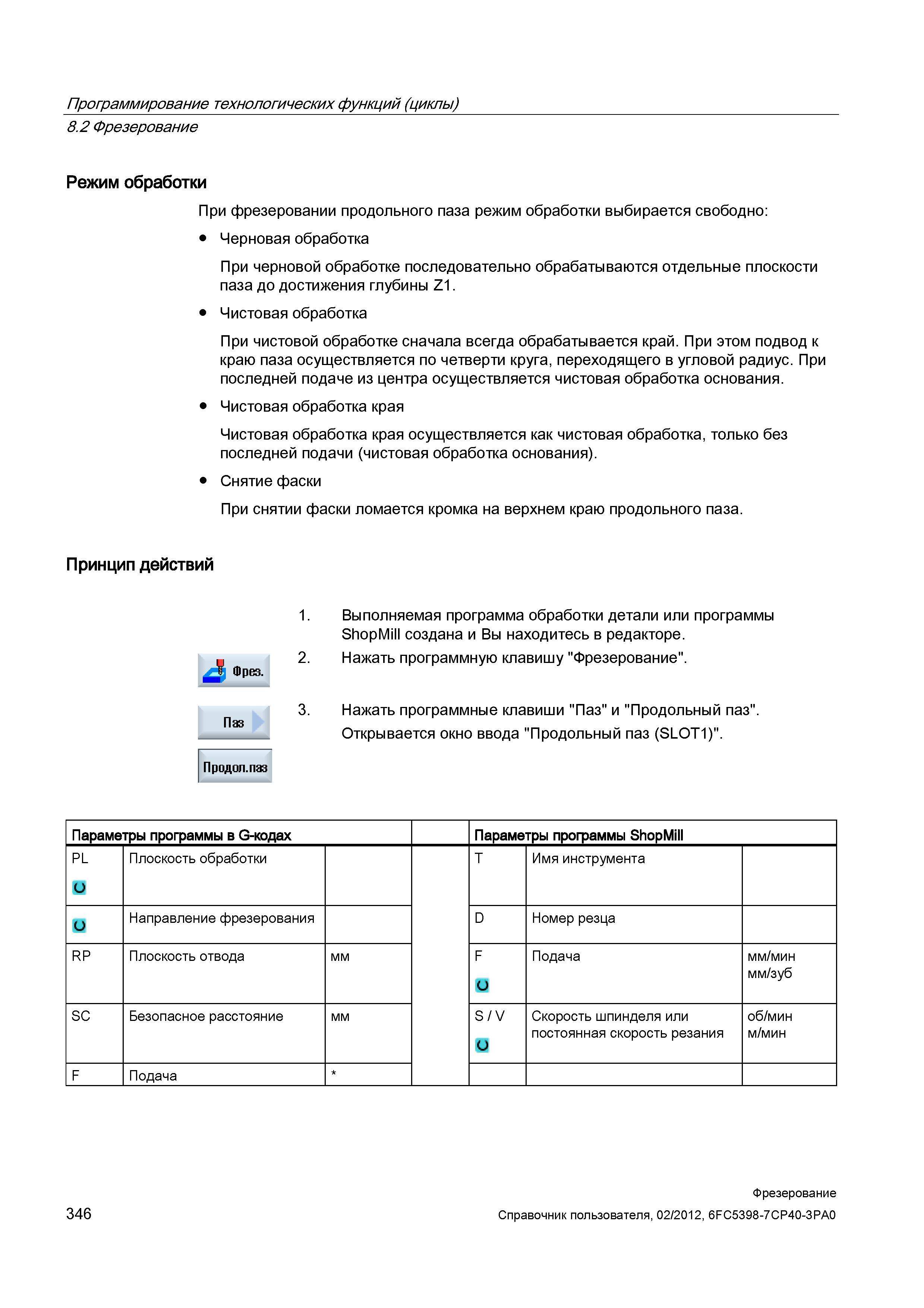

При черновой обработке последовательно обрабатываются отдельные плоскости паза до достижения глубины Z1. Чистовая обработка При чистовой обработке сначала всегда обрабатывается край. При этом подвод к краю паза осуществляется по четверти круга, переходящего в угловой радиус. При последней подаче из центра осуществляется чистовая обработка основания. Чистовая обработка края Чистовая обработка края осуществляется как чистовая обработка, только без последней подачи (чистовая обработка основания). Снятие фаски При снятии фаски ломается кромка на верхнем краю продольного паза. Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". Паз Продол, паз Нажать программные клавиши "Паз" и "Продольный паз". Открывается окно ввода "Продольный паз (SLOT1)". Параметры программы в G-кодах Параметры программы ShopMill PL Плоскость обработки T Имя инструмента Направление фрезерования D Номер резца RP Плоскость отвода мм F Подача мм/мин мм/зуб SC Безопасное расстояние мм S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин F Подача 346 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.2 Фрезерование Режим обработки При фрезеровании продольного паза режим обработки выбирается свободно: Черновая обработка
