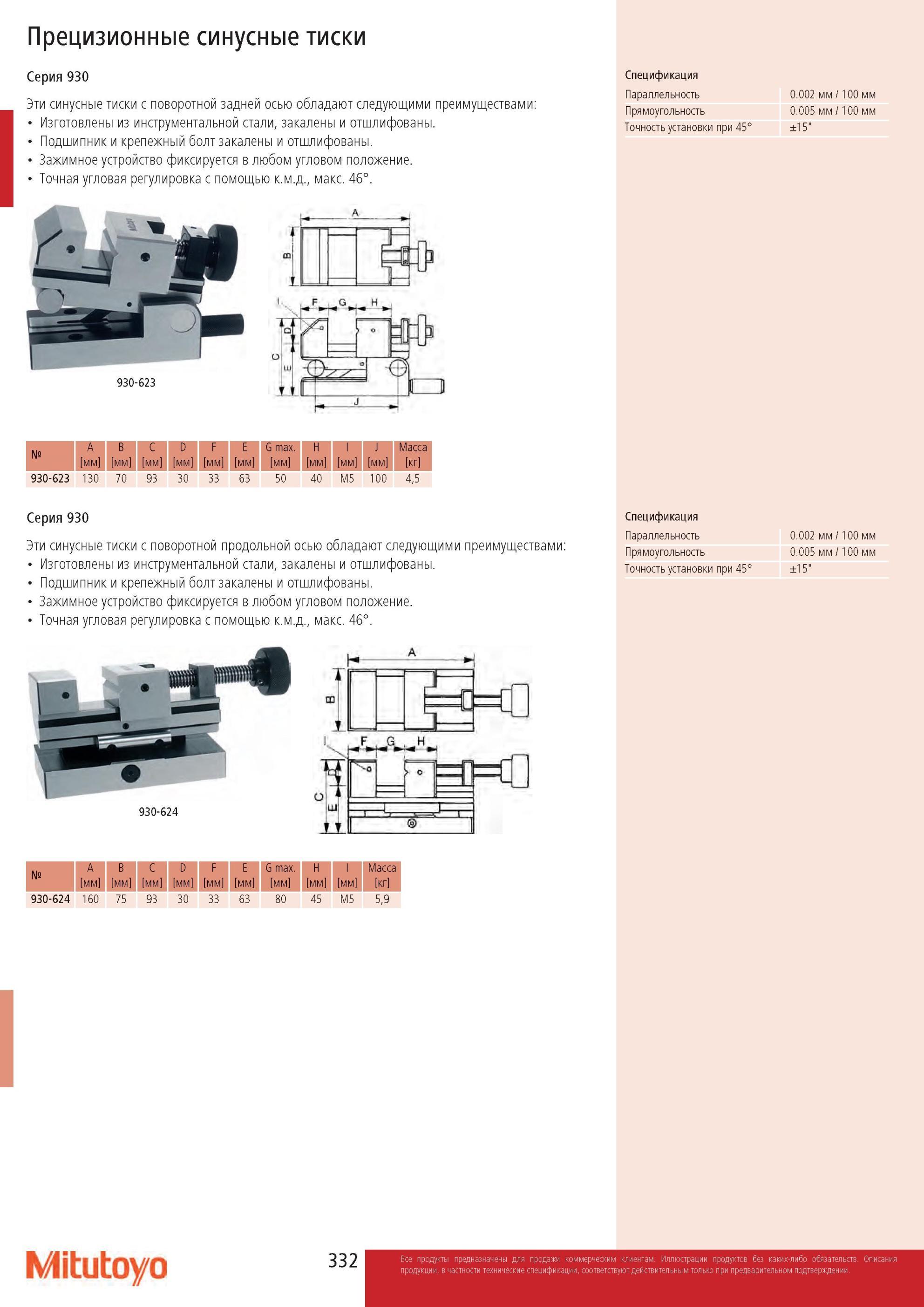

334 Каталог MITUTOYO 2013 Измерительный инструмент и оборудование Стр.332 |
|||||
Прецизионные синусные тиски Mitutoyo Серия 930 Изготовлены из инструментальной стали, закалены и отшлифованы Подшипник и крепежный болт закалены и отшлифовПрецизионные синусные тиски Mitutoyo Серия 930 Изготовлены из инструментальной стали, закалены и отшлифованы Подшипник и крепежный болт закалены и отшлифованы. Зажимное устройство фиксируется в любом угловом положение. Точная угловая регулировка с помощью к.м.д., макс. 46°. Спецификация Параллельность Прямоугольность Точность установки при 45° 930-623 Номер A [мм] B [мм] C [мм] D [мм] F [мм] E [мм] G max. [мм] H [мм] I [мм] [мм] Масса [кг] 930-623 130 70 93 30 33 63 50 40 M5 100 4,5 Серия 930 Спецификация Параллельность Эти синусные тиски с поворотной продольной осью обладают следующими преимуществами Прямоугольность Изготовлены из инструментальной стали, закалены и отшлифованы. Точность установки при 45° Подшипник и крепежный болт закалены и отшлифованы. Зажимное устройство фиксируется в любом угловом положение. Точная угловая регулировка с помощью к.м.д., макс. 46°. 930-624 Номер A [мм] B [мм] C [мм] D [мм] F [мм] E [мм] G max. [мм] H [мм] I [мм] Масса [кг] 930-624 160 75 93 30 33 63 80 45 M5 5,9 0.002 мм 100 мм 0.005 мм 100 мм ±15" 0.002 мм 100 мм 0.005 мм 100 мм ±15" Mitutoyo Эти синусные тиски с поворотной задней осью обладают следующими преимуществами |
|||||
