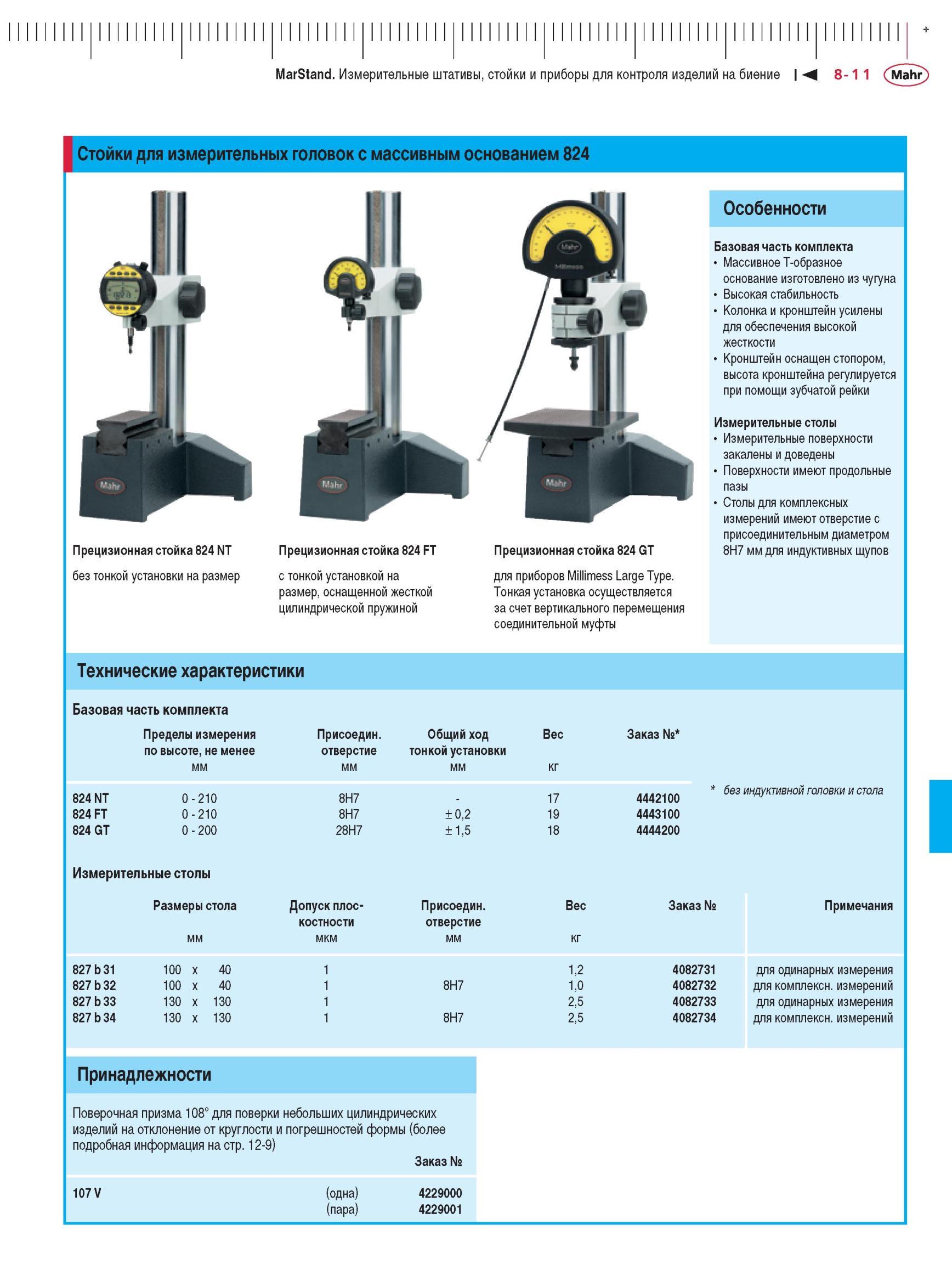

Прецизионная стойка 824 FT с тонкой установкой на размер оснащенной жесткой цилиндрической пружиной Прецизионная стойка 824 GT для приборов Millimess Large Type Тонкая установка осуществляется за счет вертикального перемещения соединительной муфты Базовая часть комплекта Массивное Т-образное основание изготовлено из чугуна Высокая стабильность Колонка и кронштейн усилены для обеспечения высокой жесткости Кронштейн оснащен стопором, высота кронштейна регулируется при помощи зубчатой рейки Измерительные столы Измерительные поверхности закалены и доведены Поверхности имеют продольные пазы Столы для комплексных измерений имеют отверстие с присоединительным диаметром 8H7 мм для индуктивных щупов Технические характеристики Базовая часть комплекта Пределы измерения по высоте, не менее мм Присоединительное отверстие мм Общий ход тонкой установки мм Вес кг Заказ № 824 NT 0 21 0 8H7 - 17 4442100 824 FT 0 21 0 8H7 ± 0,2 19 4443100 824 GT 0 2 О О 28H7 ± 1,5 18 4444200 без индуктивной головки и стола Измерительные столы Размеры стола мм 827 b 31 827 b 32 827 b 33 827 b 34 100 x 40 100 x 40 130 x 130 130 x 130 Допуск плоскостности мкм 1 1 1 1 Присоединительное отверстие мм 8H7 8H7 Вес кг 1,2 1,0 2.5 2.5 Заказ № Примечания 4082731 для одинарных измерения 4082732 для комплексных измерений 4082733 для одинарных измерения 4082734 для комплексных измерений Принадлежности Поверочная призма 108° для поверки небольших цилиндрических изделий на отклонение от круглости и погрешностей формы (более подробная информация на стр. 12-9) Заказ № 107 V (одна) (пара) 4229000 4229001 MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение Стойки для измерительных головок с массивным основанием 824 Особенности Прецизионная стойка 824 NT без тонкой установки на размер
