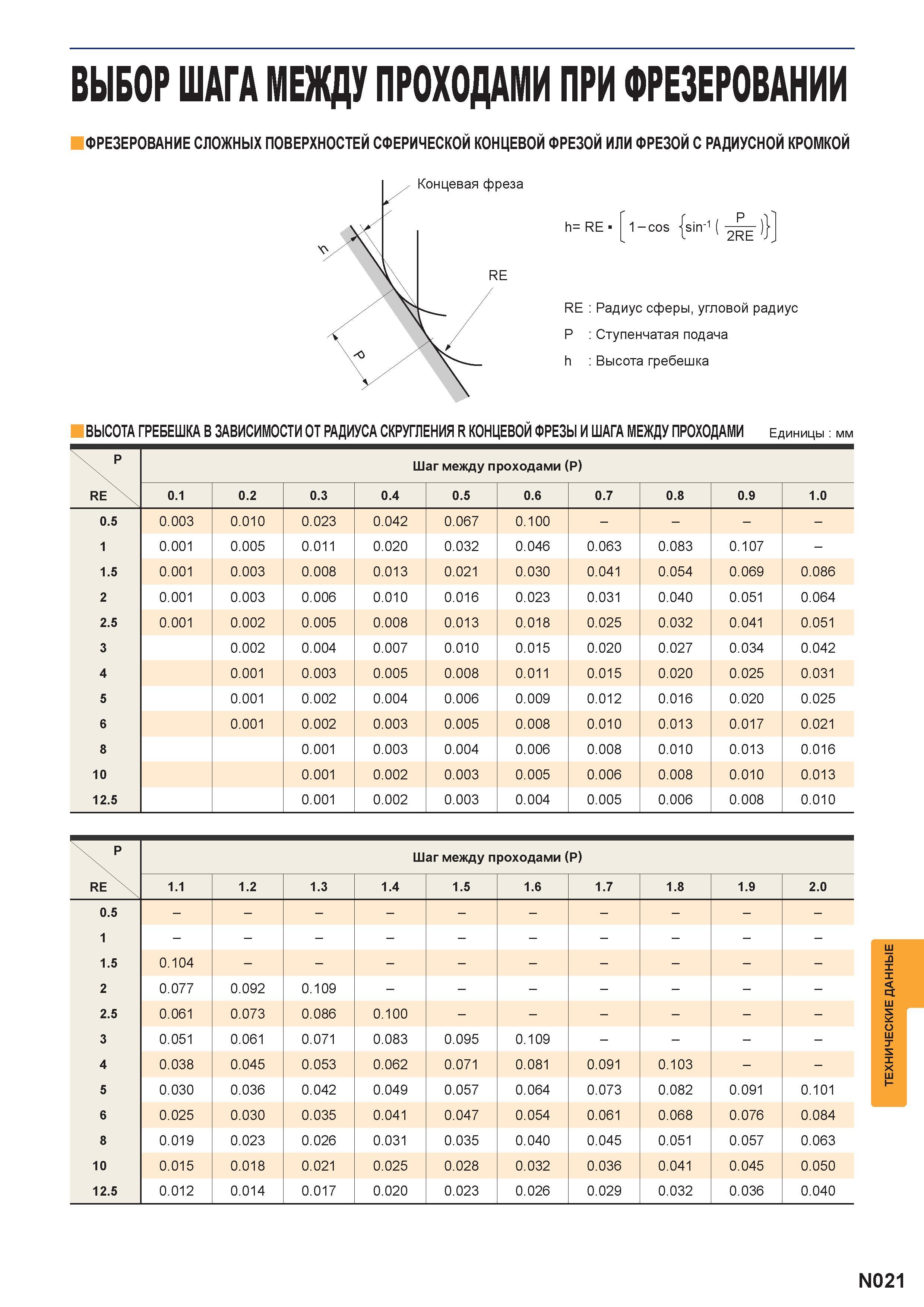

ВЫБОР ШАГА МЕЖДУ ПРОХОДАМИ ПРИ ФРЕЗЕРОВАНИИ ФРЕЗЕРОВАНИЕ СЛОЖНЫХ ПОВЕРХНОСТЕЙ СФЕРИЧЕСКОЙ КОНЦЕВОЙ ФРЕЗОЙ ИЛИ ФРЕЗОЙ С РАДИУСНОЙ КРОМКОЙ h= RE 1 - c°s sin-1 ( ) RE Радиус сферы, угловой радиус Р Ступенчатая подача h Высота гребешка ВЫСОТА ГРЕБЕШКА В ЗАВИСИМОСТИ ОТ РАДИУСА СКРУГЛЕНИЯ R КОНЦЕВОЙ ФРЕЗЫ И ШАГА МЕЖДУ ПРОХОДАМИ Единицы "Ч р Шаг между проходами (Р) RE \ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 0.5 0.003 0.010 0.023 0.042 0.067 0.100 - - - - 1 0.001 0.005 0.011 0.020 0.032 0.046 0.063 0.083 0.107 - 1.5 0.001 0.003 0.008 0.013 0.021 0.030 0.041 0.054 0.069 0.086 2 0.001 0.003 0.006 0.010 0.016 0.023 0.031 0.040 0.051 0.064 2.5 0.001 0.002 0.005 0.008 0.013 0.018 0.025 0.032 0.041 0.051 3 0.002 0.004 0.007 0.010 0.015 0.020 0.027 0.034 0.042 4 0.001 0.003 0.005 0.008 0.011 0.015 0.020 0.025 0.031 5 0.001 0.002 0.004 0.006 0.009 0.012 0.016 0.020 0.025 6 0.001 0.002 0.003 0.005 0.008 0.010 0.013 0.017 0.021 8 0.001 0.003 0.004 0.006 0.008 0.010 0.013 0.016 10 0.001 0.002 0.003 0.005 0.006 0.008 0.010 0.013 12.5 0.001 0.002 0.003 0.004 0.005 0.006 0.008 0.010 "Ч Р RE \ Шаг между проходами (Р) 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 0.5 1 1.5 0.104 - - - - - - - - - 2 0.077 0.092 0.109 - - - - - - - 2.5 0.061 0.073 0.086 0.100 - - - - - - 3 0.051 0.061 0.071 0.083 0.095 0.109 - - - - 4 0.038 0.045 0.053 0.062 0.071 0.081 0.091 0.103 - - 5 0.030 0.036 0.042 0.049 0.057 0.064 0.073 0.082 0.091 0.101 6 0.025 0.030 0.035 0.041 0.047 0.054 0.061 0.068 0.076 0.084 8 0.019 0.023 0.026 0.031 0.035 0.040 0.045 0.051 0.057 0.063 10 0.015 0.018 0.021 0.025 0.028 0.032 0.036 0.041 0.045 0.050 12.5 0.012 0.014 0.017 0.020 0.023 0.026 0.029 0.032 0.036 0.040 N021 ТЕХНИЧЕСКИЕ ДАННЫЕ
