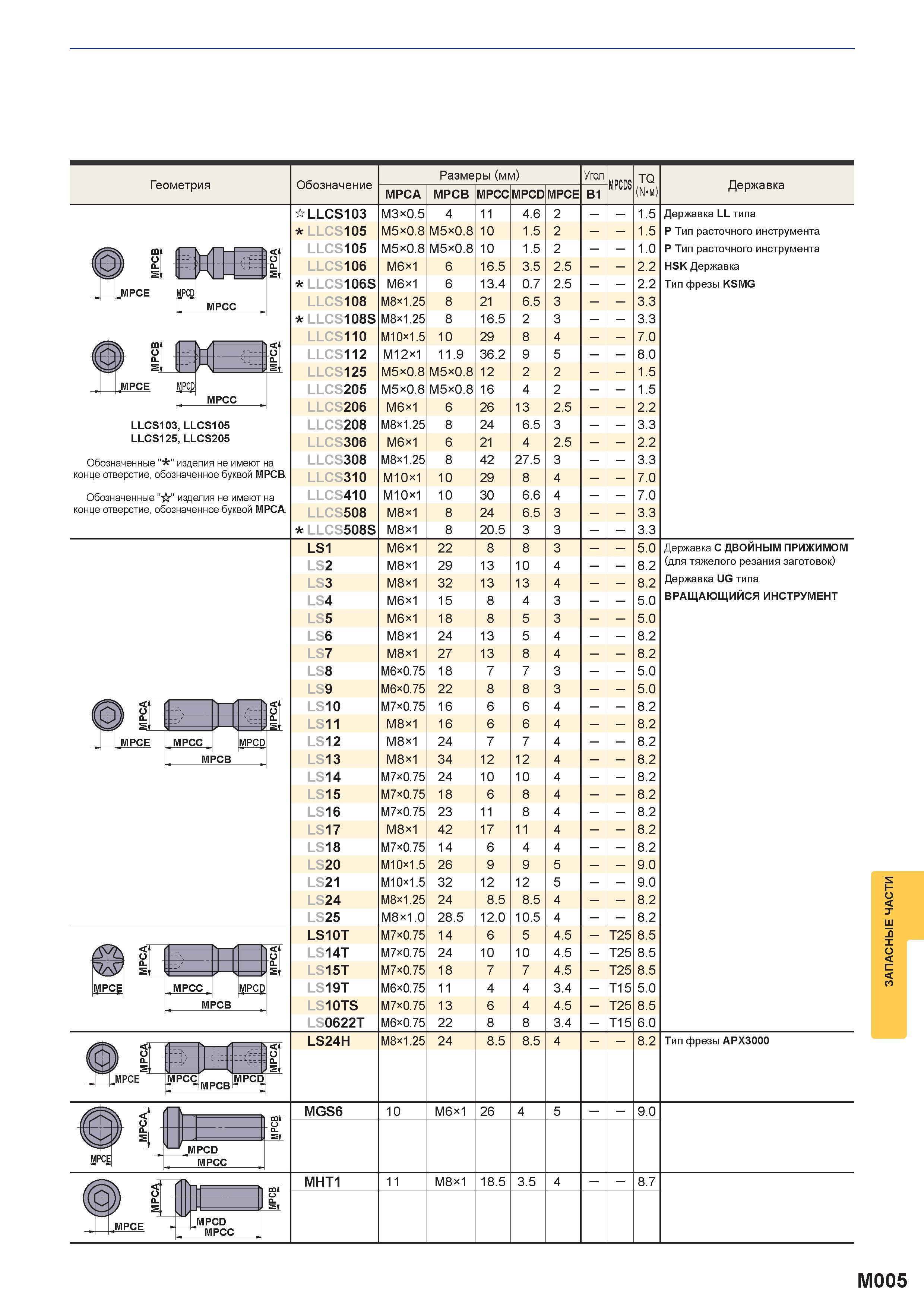

1323 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.M005

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. M005 1323 Lab2u

Геометрия Обозначение Размеры (мм) Угол MPCDS TQ ( \Ъм) Державка MPCA MPCB MPCC MPCD MPCE B1 LLCS103 M3x0.5 4 11 4.6 2 1.5 Державка LL типа LLCS105 M5x0.8 M5x0.8 10 1.5 2 - 1.5 P Тип расточного инструмента LLCS105 M5x0.8 M5x0.8 10 1.5 2 1.0 P Тип расточного инструмента LLCS106 M6x1 6 16.5 3.5 2.5 2.2 HSK Державка LLCS106S M6x1 6 13.4 0.7 2.5 2.2 Тип фрезы KSMG LLCS108 M8x1.25 8 21 6.5 3 3.3 LLCS108S M8x1.25 8 16.5 2 3 3.3 LLCS110 M10x1.5 10 29 8 4 7.0 LLCS112 M12x1 11.9 36.2 9 5 8.0 LLCS125 M5x0.8 M5x0.8 12 2 2 1.5 LLCS205 M5x0.8 M5x0.8 16 4 2 1.5 LLCS206 M6x1 6 26 13 2.5 2.2 LLCS208 M8x1.25 8 24 6.5 3 3.3 LLCS306 M6x1 6 21 4 2.5 2.2 LLCS308 M8x1.25 8 42 27.5 3 3.3 LLCS310 M10x1 10 29 8 4 7.0 LLCS410 M10x1 10 30 6.6 4 7.0 LLCS508 M8x1 8 24 6.5 3 3.3 LLCS508S M8x1 8 20.5 3 3 3.3 LS1 M6x1 22 8 8 3 5.0 Державка С ДВОЙНЫМ ПРИЖИМОМ LS2 M8x1 29 13 10 4 8.2 (для тяжелого резания заготовок) LS3 M8x1 32 13 13 4 8.2 Державка UG типа LS4 M6x1 15 8 4 3 5.0 Вращающийся фрезерный инструмент LS5 M6x1 18 8 5 3 5.0 LS6 M8x1 24 13 5 4 8.2 LS7 M8x1 27 13 8 4 8.2 LS8 M6x0.75 18 7 7 3 5.0 LS9 M6x0.75 22 8 8 3 5.0 LS10 M7x0.75 16 6 6 4 8.2 LS11 M8x1 16 6 6 4 8.2 LS12 M8x1 24 7 7 4 8.2 LS13 M8x1 34 12 12 4 8.2 LS14 M7x0.75 24 10 10 4 8.2 LS15 M7x0.75 18 6 8 4 8.2 LS16 M7x0.75 23 11 8 4 8.2 LS17 M8x1 42 17 11 4 8.2 LS18 M7x0.75 14 6 4 4 8.2 LS20 M10x1.5 26 9 9 5 9.0 LS21 M10x1.5 32 12 12 5 9.0 LS24 M8x1.25 24 8.5 8.5 4 8.2 LS25 M8x1.0 28.5 12.0 10.5 4 8.2 LS10T M7x0.75 14 6 5 4.5 T25 8.5 LS14T M7x0.75 24 10 10 4.5 T25 8.5 LS15T M7x0.75 18 7 7 4.5 T25 8.5 LS19T M6x0.75 11 4 4 3.4 T15 5.0 LS10TS M7x0.75 13 6 4 4.5 T25 8.5 LS0622T M6x0.75 22 8 8 3.4 T15 6.0 LS24H M8x1.25 24 8.5 8.5 4 8.2 Тип фрезы APX3000 MGS6 10 M6x1 26 4 5 9.0 MHT1 11 M8x1 18.5 3.5 4 8.7 в. Yf т-сг: <Ь C Д P 2" MPCD MPCC LLCS103, LLCS105 LLCS125, LLCS205 Обозначенные изделия не имеют на конце отверстие, обозначенное буквой MPCB. Обозначенные "iV изделия не имеют на конце отверстие, обозначенное буквой MPCA. 1. C г-\ S JV :=/ Ч = Sr MPCC 3CB MPCD M MPCE A C << о Q MPCC PCB MPCD M A C yfA < О Г zz-У Г 'ti: Sr MPCC MPCB MPCD MPCE A -1 - MPCD MPCC M005 Запасные части
