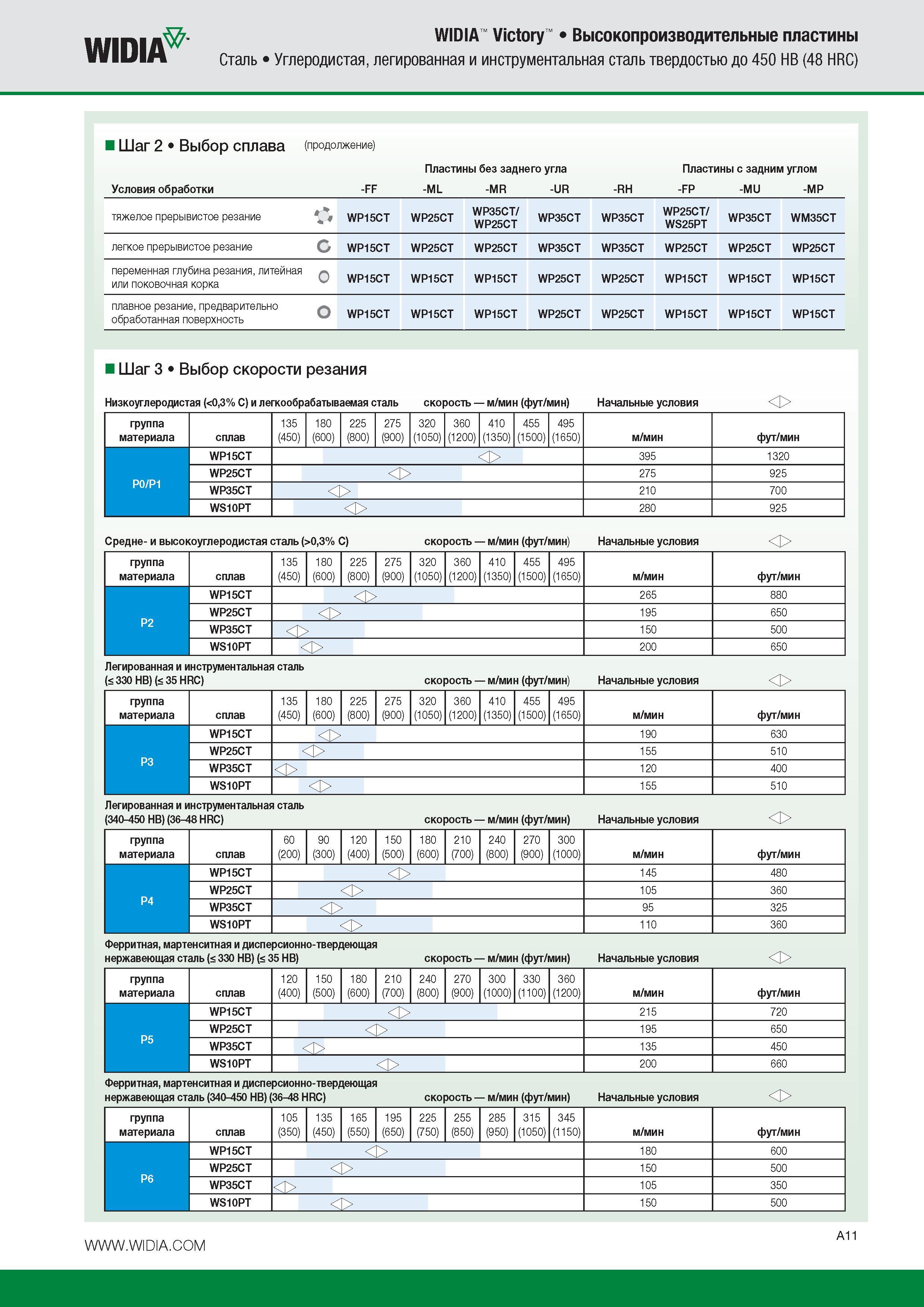

Правильный выбор инструментального сплава Видиа Victory для высокопроизводительной токарной обработки стали Марки сплавов для разных условий обработки WP15CT WP25

Правильный выбор инструментального сплава Видиа Victory для высокопроизводительной токарной обработки стали Марки сплавов для разных условий обработки WP15CT WP25

Правильный выбор инструментального сплава Видиа Victory для высокопроизводительной токарной обработки стали Марки сплавов для разных условий обработки WP15CT WP25CT WP35CT WP25CT WP35CT WP35CT WP25CT WS25PT WP35CT WM35CT легкое прерывистое резание с WP15CT WP25CT WP25CT WP35CT WP35CT WP25CT WP25CT WP25CT переменная глубина резания литейная или поковочная корка О WP15CT WP15CT WP15CT WP25CT WP25CT WP15CT WP15CT WP15CT плавное резание предварительно обработанная поверхность о WP15CT WP15CT WP15CT WP25CT WP25CT WP15CT WP15CT WP15CT Шаг 3 Выбор скорости резания Низкоуглеродистая (03% C) и легкообрабатываемая сталь скорость м/мин (фут/мин) Начальные условия 1 группа материала сплав 135 (450) 180 (600) 225 (800) 275 (900) 320 (1050) 360 (1200) 410 (1350) 455 (1500) 495 (1650) м/мин фут/мин P0 P1 WP15CT 395 1320 WP25CT 1 275 925 WP35CT 1 210 700 WS10PT 1 280 925 Средне- и высокоуглеродистая сталь (03% C) скорость м/мин (фут/мин) Начальные условия группа материала сплав 135 (450) 180 (600) 225 (800) 275 (900) 320 (1050) 360 (1200) 410 (1350) 455 (1500) 495 (1650) м/мин фут/мин P2 WP15CT О 265 880 WP25CT 1 195 650 WP35CT 150 500 WS10PT 200 650 Легированная и инструментальная сталь ( 330 HB) ( 35 HRC) скорость м/мин (фут/мин) Начальные условия группа материала сплав 135 (450) 180 (600) 225 (800) 275 (900) 320 (1050) 360 (1200) 410 (1350) 455 (1500) 495 (1650) м/мин фут/мин P3 WP15CT 190 630 WP25CT 1 155 510 WP35CT о 120 400 WS10PT 1 155 510 Легированная и инструментальная сталь (340-450 HB) (36-48 HRC) скорость м/мин (фут/мин) Начальные условия группа материала сплав 60 (200) 90 (300) 120 (400) 150 (500) 180 (600) 210 (700) 240 (800) 270 (900) 300 (1000) м/мин фут/мин P4 WP15CT 1 145 480 WP25CT 1 105 360 WP35CT Т 95 325 WS10PT О 110 360 Ферритная мартенситная и дисперсионно-твердеющая нержавеющая сталь ( 330 HB) ( 35 HB) скорость м/мин (фут/мин) Начальные условия 1 группа материала сплав 120 (400) 150 (500) 180 (600) 210 (700) 240 (800) 270 (900) 300 (1000) 330 (1100) 360 (1200) м/мин фут/мин P5 WP15CT 215 720 WP25CT 195 650 WP35CT 135 450 WS10PT 200 660 Ферритная мартенситная и дисперсионно-твердеющая нержавеющая сталь (340-450 HB) (36-48 HRC) скорость м/мин (фут/мин) Начальные условия группа материала сплав 105 (350) 135 (450) 165 (550) 195 (650) 225 (750) 255 (850) 285 (950) 315 (1050) 345 (1150) м/мин фут/мин P6 WP15CT 180 600 WP25CT 150 500 WP35CT 1 105 350 WS10PT 150 500 WIDIA Victory Высокопроизводительные пластины Сталь Углеродистая легированная и инструментальная сталь твердостью до 450 HB (48 HRC) Шаг 2 Пластины без заднего угла Пластины с задним углом Условия обработки -FT -ML -MR -UR -RH-FP-MU -MP тяжелое прерывистое резание О
