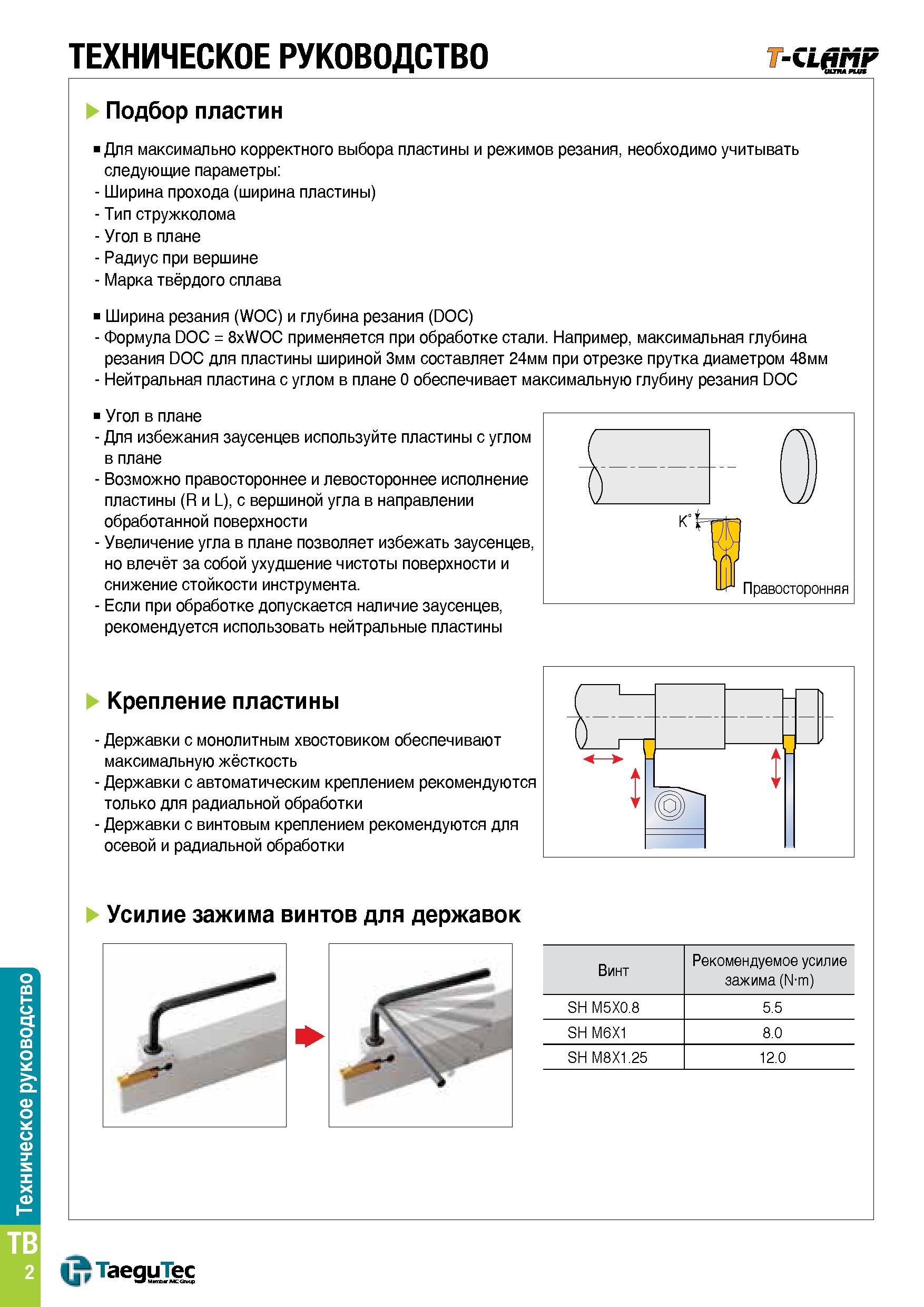

Правильный подбор сменных режущих прорезных пластин для токарной отрезки и обработки канавок Для максимально корректного выбора пластины и режимов резания, необходимо учитывать следующие параметры - Ширина прохода (ширина пластины) - Тип стружколома - Угол в плане - Радиус при вершине - Марка твёрдого сплава Ширина резания (WOC) и глубина резания (DOC) - Формула DOC 8xWOC применяется при обработке стали. Например, максимальная глубина резания DOC для пластины шириной 3мм составляет 24мм при отрезке прутка диаметром 48мм - Нейтральная пластина с углом в плане 0 обеспечивает максимальную глубину резания DOC Угол в плане Для избежания заусенцев используйте пластины с углом в плане V - Возможно правостороннее и левостороннее исполнение пластины (R и L), с вершиной угла в направлении V обработанной поверхности - Увеличение угла в плане позволяет избежать заусенцев, но влечёт за собой ухудшение чистоты поверхности и снижение стойкости инструмента. 1Ш1 Правосторонняя - Если при обработке допускается наличие заусенцев, рекомендуется использовать нейтральные пластины Крепление пластины - Державки с монолитным хвостовиком обеспечивают максимальную жёсткость - Державки с автоматическим креплением рекомендуются только для радиальной обработки - Державки с винтовым креплением рекомендуются для осевой и радиальной обработки Усилие зажима винтов для державок Винт Рекомендуемое усилие зажима (N-m) SH M5X0.8 5.5 SH M6X1 8.0 SH M8X1.25 12.0 U TaeguTec TB 2 Техническое руководство ТЕХНИЧЕСКОЕ РУКОВОДСТВО T-CL(jiMF
