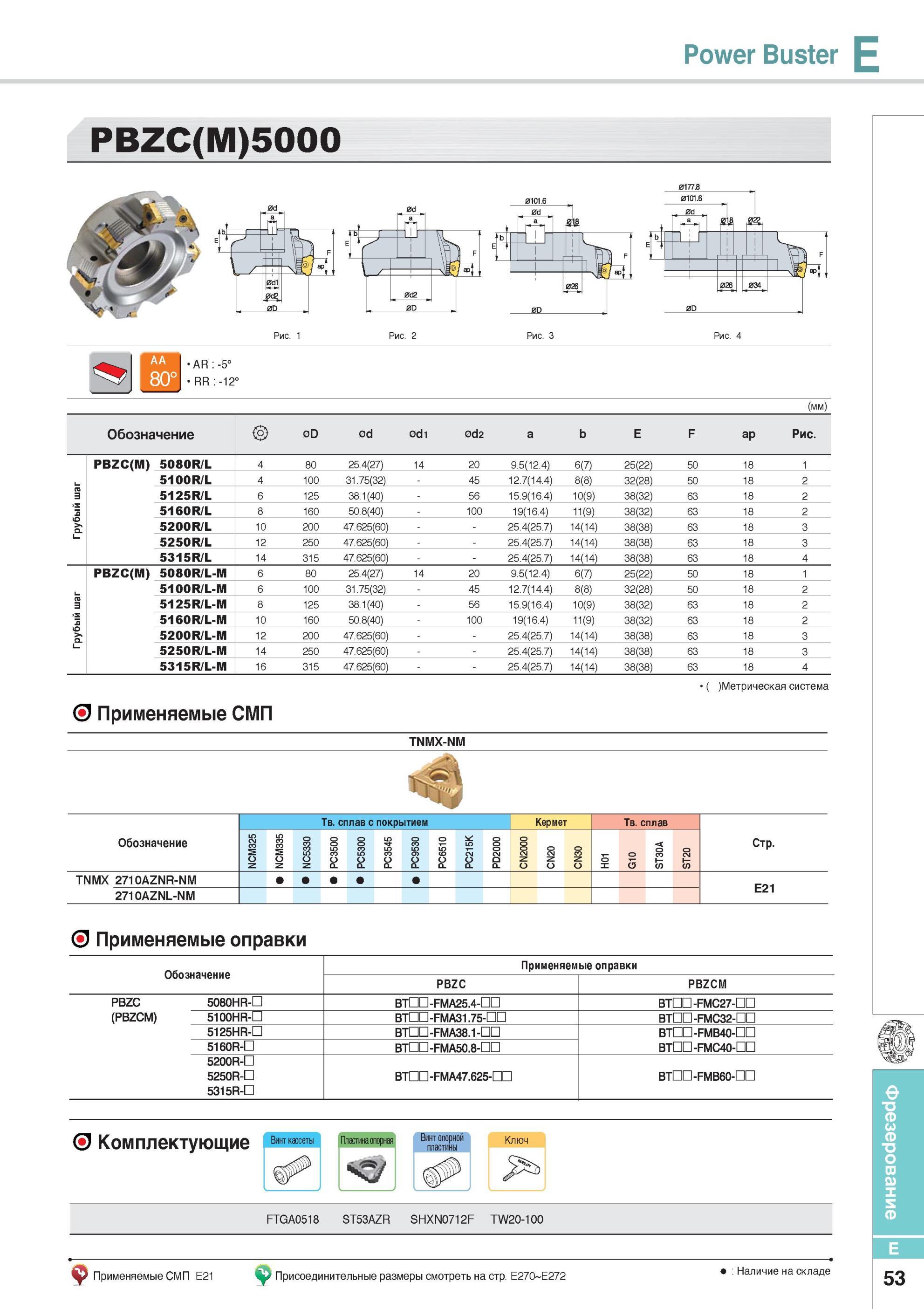

Power Buster Фрезы Korloy со сменными режущими пластинами _ NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 PBZC(M)5000 а 4- 1 1 V LW 0D 026 00 ° (мм) Обозначение 0D 0d 0di 0d2 a b E F ap Рис. PBZC(M) 5080R/L 4 80 25.4(27) 14 20 9.5(12.4) 6(7) 25(22) 50 18 1 Грубый шаг 5100R/L 4 100 31.75(32) 45 12.7(14.4) 8(8) 32(28) 50 18 2 5125R/L 6 125 38.1(40) 56 15.9(16.4) 10(9) 38(32) 63 18 2 5160R/L 8 160 50.8(40) 100 19(16.4) 11(9) 38(32) 63 18 2 5200R/L 10 200 47.625(60) - 25.4(25.7) 14(14) 38(38) 63 18 3 5250R/L 12 250 47.625(60) - 25.4(25.7) 14(14) 38(38) 63 18 3 5315R/L 14 315 47.625(60) - 25.4(25.7) 14(14) 38(38) 63 18 4 PBZC(M) 5080R/L-M 6 80 25.4(27) 14 20 9.5(12.4) 6(7) 25(22) 50 18 1 а б у р 5100R/L-M 6 100 31.75(32) 45 12.7(14.4) 8(8) 32(28) 50 18 2 5125R/L-M 8 125 38.1(40) 56 15.9(16.4) 10(9) 38(32) 63 18 2 5160R/L-M 10 160 50.8(40) 100 19(16.4) 11(9) 38(32) 63 18 2 5200R/L-M 12 200 47.625(60) - 25.4(25.7) 14(14) 38(38) 63 18 3 5250R/L-M 14 250 47.625(60) - 25.4(25.7) 14(14) 38(38) 63 18 3 5315R/L-M 16 315 47.625(60) - 25.4(25.7) 14(14) 38(38) 63 18 4 Метрическая система Применяемые СМП TNMX-NM Твердый сплав с покрытием Кермет Твердый сплав Обозначение Стр. TNMX 2710AZNR-NM 2710AZNL-NM О Применяемые оправки Обозначение Применяемые оправки PBZC PBZCM PBZC 5080HR-D ВТПП -FMA25.4-DD ВТПП -FMC27-nn (PBZCM) 5100HR-D ВТПП -FMA31.75-ПП BTnn-FMC32-nn 5125HR-D BTHD-FMA38.1-CD BTDn-FMB40-nn 5160R-D ВТПП -FMA50.8-DD BTnn-FMC40-nn 5200R-D 5250R-D ВТПП -FMA47.625-nn BTDn-FMB60-nn 5315R-D О Комплектующие Винт кассеты Пластина опорная Ви Ключ FTGA0518 ST53AZR SHXN0712F TW20-100 Применяемые СМП E21 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе 53 Рис. 1 Рис. 2 Рис. 3 Рис. 4 Фрезерование
