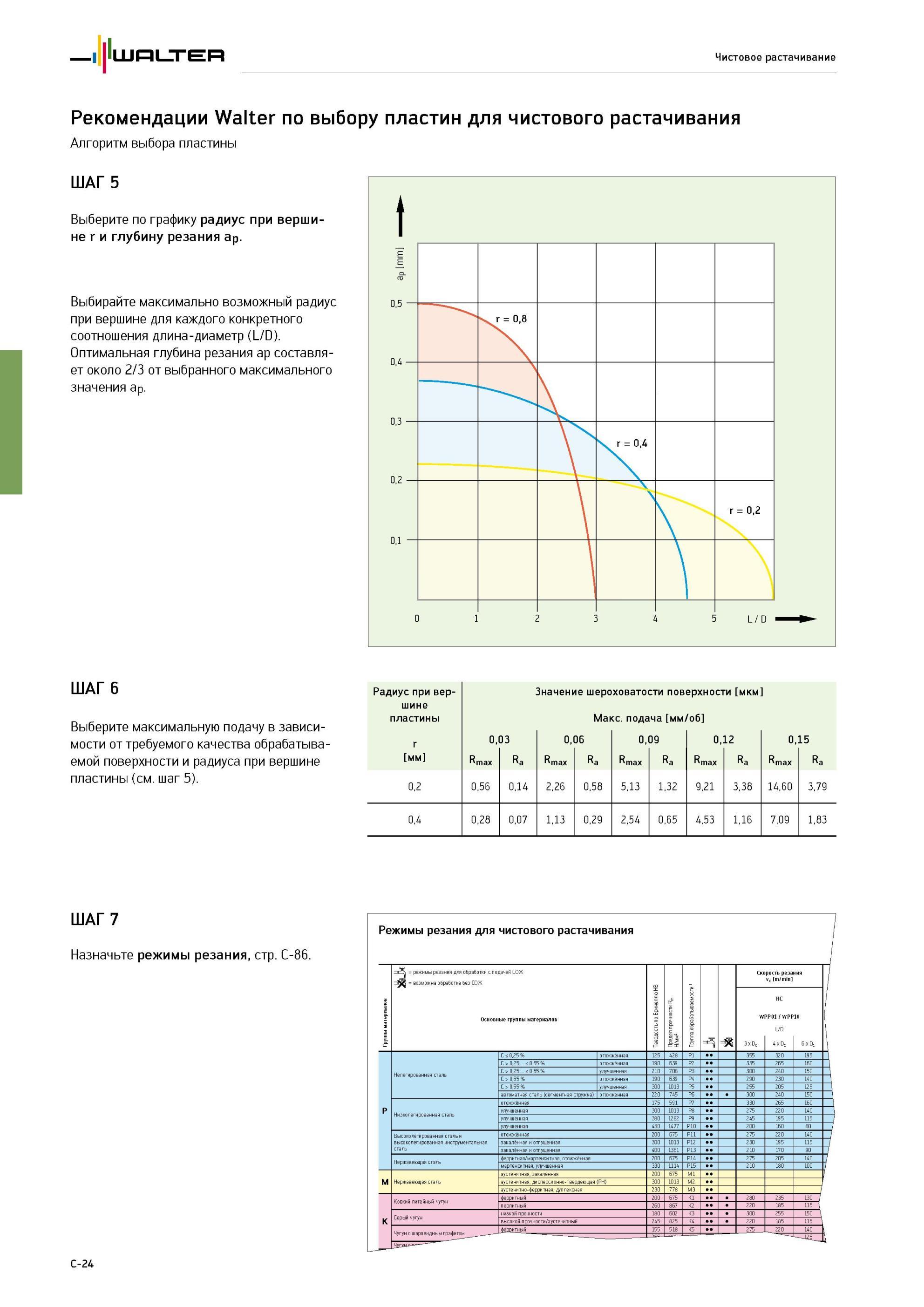

Последовательность выбора режущих сменных пластин Рекомендации компании-производителя инструмента Walter Чистовое растачивание отверстий Оптимальная глубина резания Walter Чистовое растачивание Рекомендации Walter по выбору пластин для чистового растачивания Алгоритм выбора пластины ШАГ 5 Выберите по графику радиус при вершине r и глубину резания ap. Выбирайте максимально возможный радиус при вершине для каждого конкретного соотношения длина-диаметр (L/D). Оптимальная глубина резания ap составляет около 2/3 от выбранного максимального значения ap. ШАГ 6 Выберите максимальную подачу в зависимости от требуемого качества обрабатываемой поверхности и радиуса при вершине пластины (см. шаг 5). Радиус при вершине пластины Значение шероховатости поверхности мкм Макс. подача мм/об r 0,03 0,06 0,09 0,12 0,15 мм Rmax Ra Rmax Ra Rmax Ra Rmax Ra Rmax Ra 0,2 0,56 0,14 2,26 0,58 5,13 1,32 9,21 3,38 14,60 3,79 0,4 0,28 0,07 1,13 0,29 2,54 0,65 4,53 1,16 7,09 1,83 ШАГ 7 Назначьте режимы резания, стр. C-86. Режимы резания для чистового растачивания I Группа материалов= режимы резания для обработки с подачей СОЖ = возможна обработка без СОЖ Основные группы материалов I Твердость по Бринеллю HB 1 1 Предел прочности Rm 1 I Группа обрабатываемости 1 1 X Скорость резания 1 vc m/mln 1 W 3 x Dc HC PP01 WPP L/D 4 x Dc 10 1 6 x Dc 1 P Нелегированная сталь C 0,25 % отожженная 125 428 P1 355 320 195 1 C > 0,25 0,55 % отожженная 190 639 P2 335 265 160 I C > 0,25 0,55 % улучшенная 210 708 P3 300 240 150 1 C > 0,55 % отожженная 190 639 P4 290 230 140 C > 0,55 % улучшенная 300 1013 P5 255 205 125 1 автоматная сталь (сегментная стружка) отожженная 220 745 P6 300 240 150 Низколегированная сталь отожженная 175 591 P7 330 265 160 I улучшенная 300 1013 P8 275 220 140 1 улучшенная 380 1282 P9 245 195 115 улучшенная 430 1477 P10 200 160 80 1 Высоколегированная сталь и высоколегированная инструментальная отожженная 200 675 P11 275 220 140 1 закаленная и отпущенная 300 1013 P12 230 195 115 закаленная и отпущенная 400 1361 P13 210 170 90 1 Нержавеющая сталь ферритная/мартенситная, отожженная 200 675 P14 275 205 140 1 мартенситная, улучшенная 330 1114 P15 210 180 100 M Нержавеющая сталь аустенитная, закаленная 200 675 M1 аустенитная, дисперсионно-твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 K Ковкий литейный чугун ферритный 200 675 K1 280 235 130 1 перлитный 260 867 K2 220 185 115 ( Серый чугун низкой прочности 180 602 K3 300 255 150 высокой прочности/аустенитный 245 825 K4 220 185 115 Ферритный 155 518 K5 275 220 140 ДР. C-24
