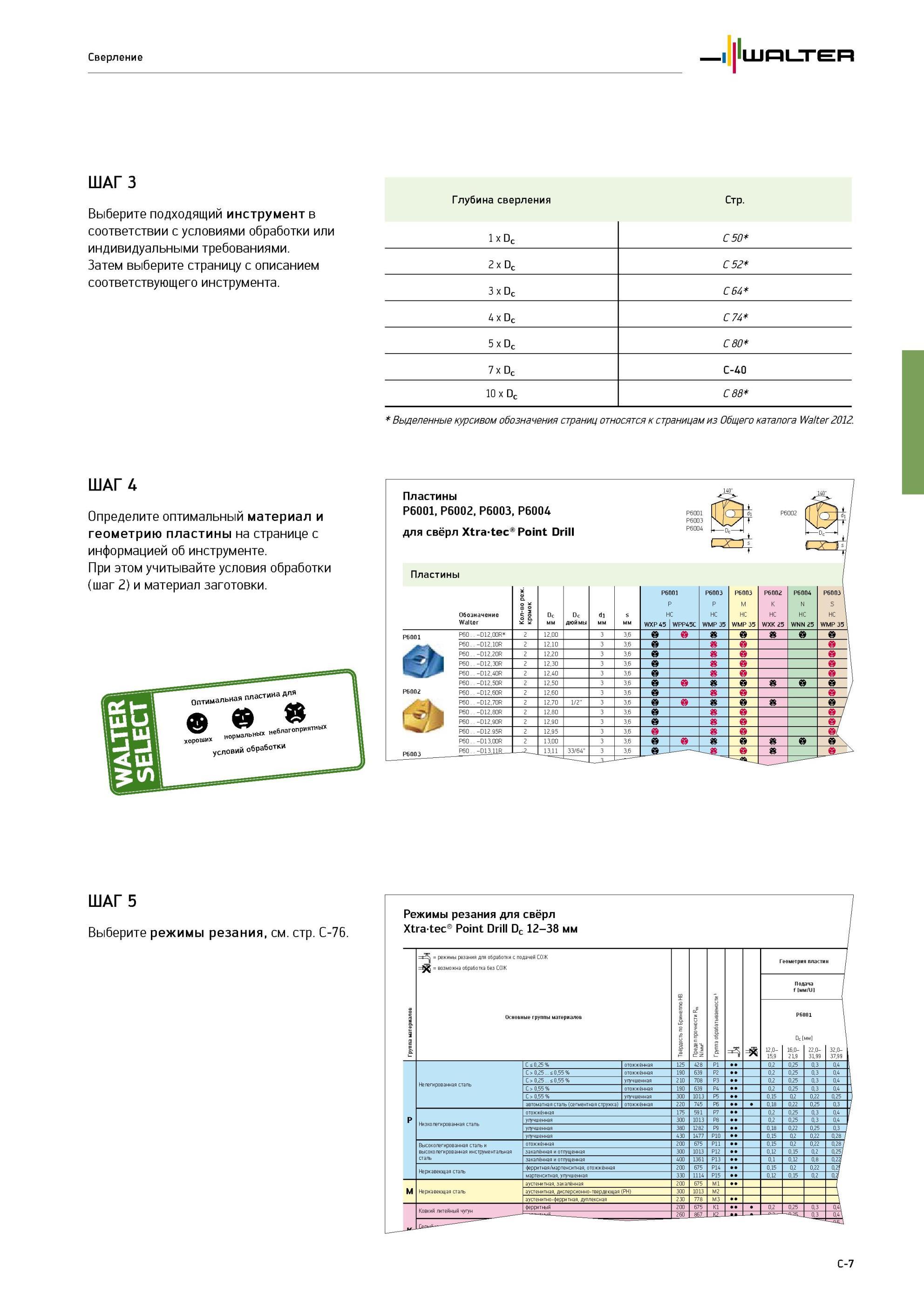

Последовательность выбора режущего инструмента Walter Сменные многогранные пластины для сверления из твердого сплава Глубина обрабатываемого цилиндрического отверстия Сверление Walter ШАГ 3 Выберите подходящий инструмент в соответствии с условиями обработки или индивидуальными требованиями. Затем выберите страницу с описанием соответствующего инструмента. Глубина сверления Стр. 1 x Dc C 50 2 x Dc C 52 3 x Dc C 64 4 x Dc C 74 5 x Dc C 80 7 x Dc C-40 10 x Dc C 88 Выделенные курсивом обозначения страниц относятся к страницам из Общего каталога Walter 2012. ШАГ 4 Определите оптимальный материал и геометрию пластины на странице с информацией об инструменте. При этом учитывайте условия обработки (шаг 2) и материал заготовки. Пластины P6001, P6002, P6003, P6004 для свёрл Xtra-tec Point Drill Пластины P6001 P6003 P6004 СЗТТ; t P6001 P6003 P6003 P6002 P6004 P6003 кромок P M N S 1 Обозначение Dc Dc d1 s HC Walter мм дюймы мм WXP 45 WPP45C WMP 35 WMP 35 WXK 25 WNN 25 WMP 35 P60 -D12,00R 2 12,00 3,6 1 P60 -D12.10R 2 12,10 3,6 c P60 -D12,20R 2 12,20 3,6 c P60 -D12,30R 2 12,30 3,6 c P60 -D12,40R 2 12,40 3,6 c P60 -D12,50R 2 12,50 3,6 P60 -D12,60R 2 12,60 3,6 c P60 -D12,70R 2 12,70 1/2" 3,6 P60 -D12,80R 2 12,80 3,6 c P60 -D12,90R 2 12,90 3,6 c P60 -D12.95R 2 12,95 3,6 c P60 -D13,00R 2 13,00 3,6 P60 -D13 11R J 13,11 33/64" 3,6 c P6002 P6001 P6003 ШАГ 5 Выберите режимы резания, см. стр. C-76. Режимы резания для свёрл Xtra-tec Point Drill Dc 12-38 мм = 3jj = режимы резания для обработки с подачей СОЖ =1 = возможна обработка без СОЖ Геометрия пластин 1 Твёрдость по Бринеллю HB i Подача f мм/U 1 материалов Основные группы материалов P6001 Предел а =3 12,0- 15,9 16,0- 21,9 22,0- 31,99 32,0- 37,99 C 0,25 % отожжённая 125 428 P1 0,2 0,25 0,3 0,4 1 C > 0,25 0,55 % отожжённая 190 639 P2 0,2 0,25 0,3 0,4 1 Нелегированная сталь C > 0,25 0,55 % улучшенная 210 708 P3 0,2 0,25 0,3 0,4 1 C > 0,55 % отожжённая 190 639 P4 0,2 0,25 0,3 0,4 C > 0,55 % улучшенная 300 1013 P5 0,15 0,2 0,22 0,25 автоматная сталь (сегментная стружка) отожжённая 220 745 P6 0,18 0,22 0,25 0,3 отожженная 175 591 P7 0,2 0,25 0,3 0,4 1 P Низколегированная сталь улучшенная 300 1013 P8 0,2 0,25 0,3 0,4 улучшенная 380 1282 P9 0,18 0,22 0,25 0,3 I улучшенная 430 1477 P10 0,15 0,2 0,22 0,28 отожжённая 200 675 P11 0,15 0,2 0,22 0,28 высоколегированная инструментальная закалённая и отпущенная 300 1013 P12 0,12 0,15 0,2 0,25/ сталь закалённая и отпущенная 400 1361 P13 0,1 0,12 0,8 0,22 Нержавеющая сталь ферритная/мартенситная, отожжённая 200 675 P14 0,15 0,2 0,22 0,25 мартенситная, улучшенная 330 1114 P15 0,12 0,15 0,2 0,2 аустенитная, закалённая 200 675 M1 M Нержавеющая сталь аустенитная, дисперсионно-твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 Ковкий литейный чугун ферритный 200 675 K1 0,2 0,25 0,3 0,4\ J L- Uj C-7
