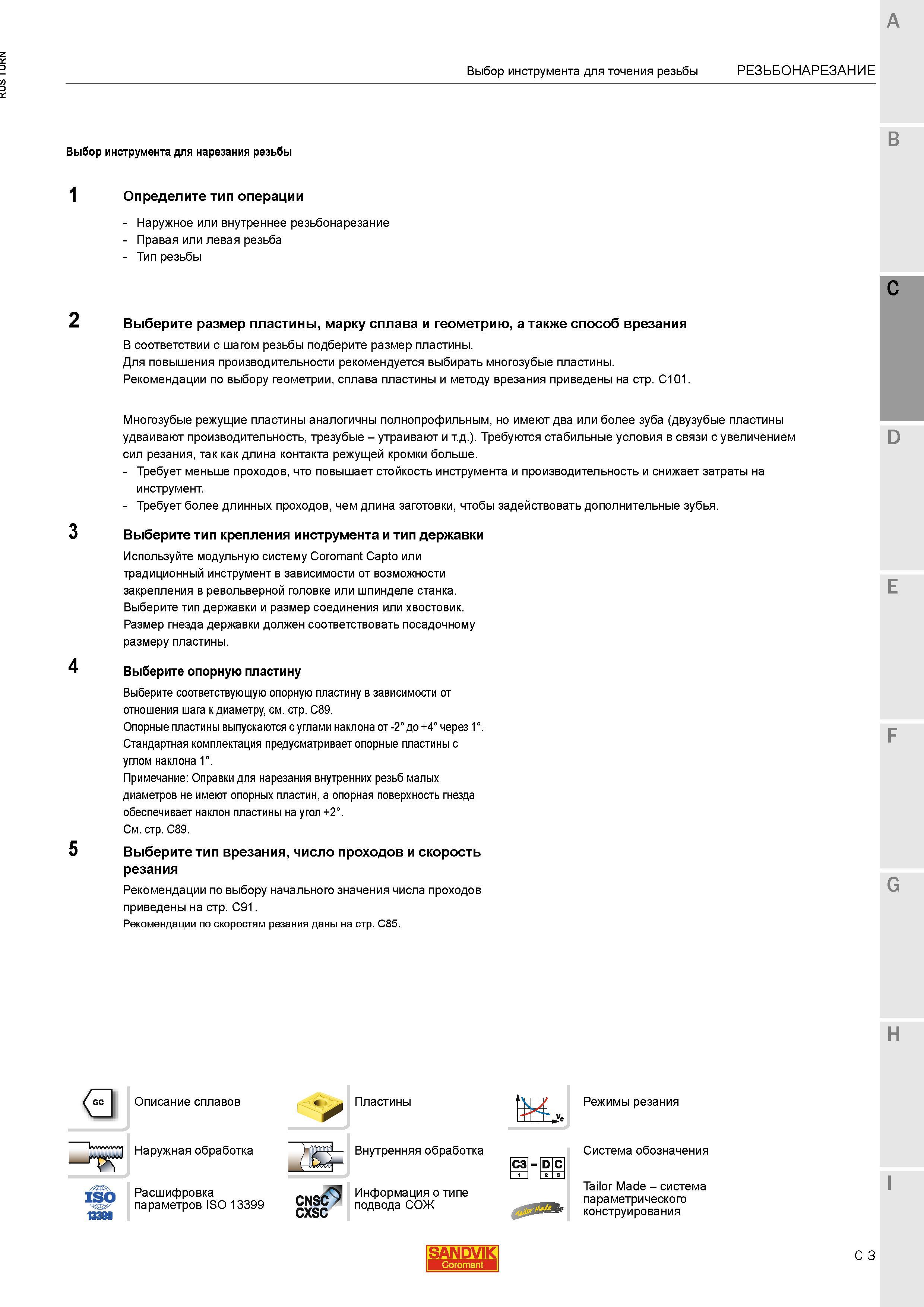

Последовательность выбор токарного резьбонарезного металлорежущего инструмента Sandvik со сменными режущими пластинами Определите тип операции Наружное или внутреннее резьбонарезание Правая или левая резьба Тип резьбы Выберите размер пластины марку сплава и геометрию а также способ врезания В соответствии с шагом резьбы подберите размер пластины. Для повышения производительности рекомендуется выбирать многозубые пластины. Рекомендации по выбору геометрии сплава пластины и методу врезания приведены на стр. C101. C Многозубые режущие пластины аналогичны полнопрофильным но имеют два или более зуба (двузубые пластины удваивают производительность трезубые утраивают и т.д.). Требуются стабильные условия в связи с увеличением сил резания так как длина контакта режущей кромки больше. Требует меньше проходов что повышает стойкость инструмента и производительность и снижает затраты на инструмент. Требует более длинных проходов чем длина заготовки чтобы задействовать дополнительные зубья. 3 Выберите тип крепления инструмента и тип державки Используйте модульную систему Coromant Capto или традиционный инструмент в зависимости от возможности закрепления в револьверной головке или шпинделе станка. Выберите тип державки и размер соединения или хвостовик. Размер гнезда державки должен соответствовать посадочному размеру пластины. 4 Выберите опорную пластину Выберите соответствующую опорную пластину в зависимости от отношения шага к диаметру см. стр. C89. Опорные пластины выпускаются с углами наклона от -2 до +4 через 1. Стандартная комплектация предусматривает опорные пластины с углом наклона 1. Примечание Оправки для нарезания внутренних резьб малых диаметров не имеют опорных пластин а опорная поверхность гнезда обеспечивает наклон пластины на угол +2. См. стр. C89. 5 Выберите тип врезания число проходов и скорость резания Рекомендации по выбору начального значения числа проходов приведены на стр. C91. Рекомендации по скоростям резания даны на стр. C85. D 0 Lwwww Описание сплавов Наружная обработка теп Расшифровка параметров ISO 13399 cns69 CXSC Пластины Внутренняя обработка Информация о типе подвода СОЖ Режимы резания Система обозначения Tailor Made система параметрического конструирования SANDVIK C 3 1 Выбор инструмента для точения резьбы Резьбонарезной инструмент
