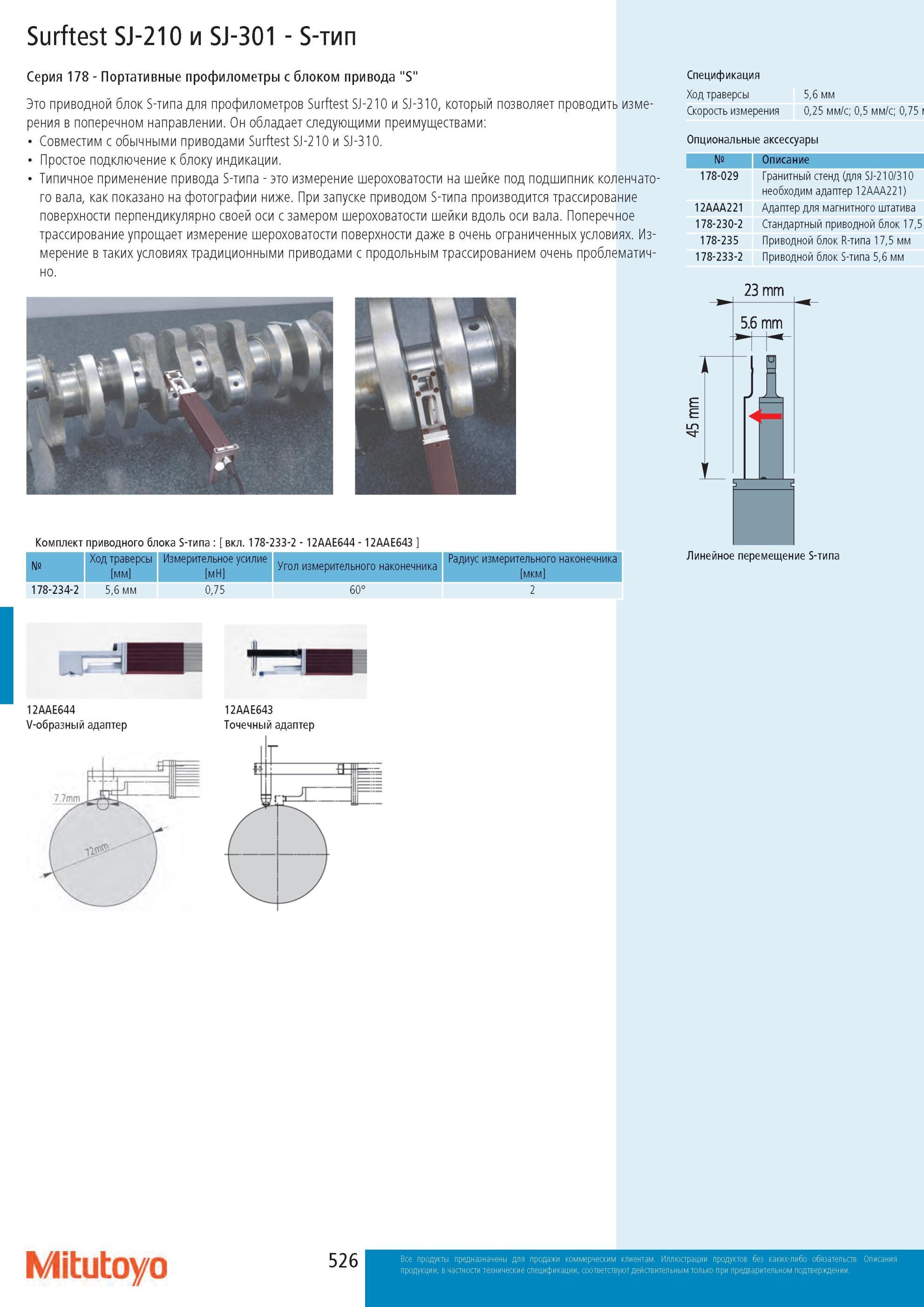

Портативные профилометры Mitutoyo Surftest SJ-210 SJ-301 с блоком привода S позволяет проводить измерения в поперечном направлении

Портативные профилометры Mitutoyo Surftest SJ-210 SJ-301 с блоком привода S позволяет проводить измерения в поперечном направлении

Портативные профилометры Mitutoyo Surftest SJ-210 SJ-301 с блоком привода S позволяет проводить измерения в поперечном направлении _ Обладает следующими преимуществами Совместим с обычными приводами Surftest SJ-210 и SJ-310. Простое подключение к блоку индикации. Типичное применение привода S-типа - это измерение шероховатости на шейке под подшипник коленчатого вала, как показано на фотографии ниже. При запуске приводом S-типа производится трассирование поверхности перпендикулярно своей оси с замером шероховатости шейки вдоль оси вала. Поперечное трассирование упрощает измерение шероховатости поверхности даже в очень ограниченных условиях. Измерение в таких условиях традиционными приводами с продольным трассированием очень проблематично. Комплект приводного блока S-типа [ вкл. 178-233-2 - 12AAE644 - 12AAE643 ] Номер Ход траверсы [мм] Измерительное усилие [мН] Угол измерительного наконечника Радиус измерительного наконечника [мкм] 178-234-2 5,6 мм 0,75 60° 2 м ЕЭ +-Т 12AAE644 V-образный адаптер 12AAE643 Точечный адаптер Mitutoyo 526 Спецификация Ход траверсы 5,6 мм Скорость измерения 0,25 мм/с; 0,5 мм/с; 0,75 i Опциональные аксессуары Номер Описание 178-029 Гранитный стенд (для SJ-210/310 необходим адаптер 12AAA221) 12AAA221 Адаптер для магнитного штатива 178-230-2 Стандартный приводной блок 17,5 178-235 Приводной блок R-типа 17,5 мм 178-233-2 Приводной блок S-типа 5,6 мм 23 mm приводной блок S-типа для профилометров Surftest SJ-210 и SJ-310, который S-тип Серия 178
